国芯思辰 |马达驱动器CN8033可替代明达微MD7620A用

智能断路器即（物联网空开、智慧空开），在面临超负荷用电、违规用电、电压超标，温度过高、线路打火等用电隐患时，能够及时报警，并且可以更精准，更快速地切断电路，杜绝用电事故发生，提升电气火灾预警和防控水平。

芯北科技马达驱动芯片CN8033是针对智能断路器应用而设计，可替代明达微的MD7620A。该芯片是用于驱动可逆电机的H桥电机驱动器，可驱动一个DC电机、一个步进电机的绕组或其他负载，其由两个输入引脚控制，两个输入端控制输出模式：正转、反转、滑行或制动。当两个输入都处于低电平时，可获得很低的静态电流。

CN8033马达驱动芯片在4V至24V的电动机电源电压下工作，根据逻辑控制，它可以提供高达1.5A（ESOP-8）或0.65A（SOT23-6）的输出电 流，具有3.5A的限流保护。CN8033 由两个输入引脚控制，两个开/关输 入确定输出模式：前进，后退，惯性停车或制动，当两个输入均处于低电平时，可以实现非常低的待机电路电流。

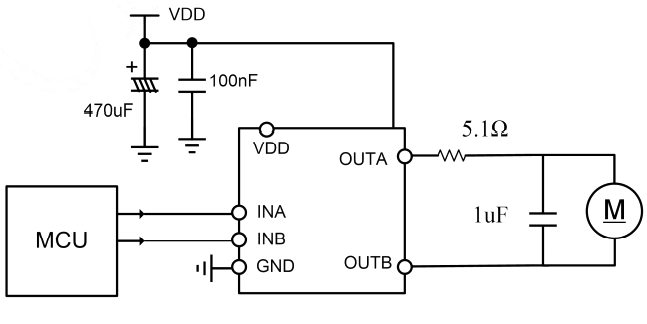

典型应用框图

H桥电机驱动器CN8033应用性能及参数：

•宽功率范围：4V至24V；

•1.5A最大连续输出；

•高于3.0A的峰值电流能力；

•低MOSFET导通电阻：Rhs=0.4Ω，Rls=0.2Ω；

•正向，反向，惯性或制动输出模式；

•芯片适用于广泛的MCU控制逻辑；

•输入逻辑迟滞，具有过流、过热关断功能；

CN8033可以满足低电压、大电流、低功耗、过流保护的运用市场，为智能断路器、智能锁、智能水表、智能气表、玩具等应用提供了一个集成的电机驱动器解决方案。
