国芯思辰 |替代AD7606，国产16位ADC SC1467在智能电网

目前我国新型智能电网将先进的传感测量技术、通讯技术、信息技术、计算机技术和控制技术与物理电网高度集成而形成。智能电网以“安全、经济、高效、清洁、低碳”为核心，充分满足用户对电力的需求和优化资源配置，确保电力供应的安全性、可靠性和经济性，满足环保约束，保证电能质量。

传统电网向智能电网转变，要求电力二次设备具有更强的接口能力、控制能力、保护能力、测量能力、通信能力和数据处理能力，因此CPU/DSP和ADC一般是系统设计中要考虑的两个关键器件，推荐使用国产芯炽ADC SC1467用于智能电网中，该ADC为八通道16位200kSPS，可替代ADI的AD7606。

SC1467是一款同步采样模数转换器，每个通道均内置模拟输入箝位保护、模拟滤波器、可编程增益放大器。芯片还集成了数字滤波器、3.5ppm/℃低漂移2.5V精密基准电压源和4.5V基准电压缓冲器，支持并行和串行接口。

SC1467采用5V单电源供电，所有8个通道的吞吐速率均可达 200kSPS，支持±10V 和±5V真 双极性输入范围，具有 1MΩ 模拟输入阻抗，输入箝位保护可承受高达±30V 的电压， ESD 等级可达8kV。对于吞吐率要求较低的应用，SC1467内建的过采样模式和灵活的数字滤波器可用来改善噪声性能。

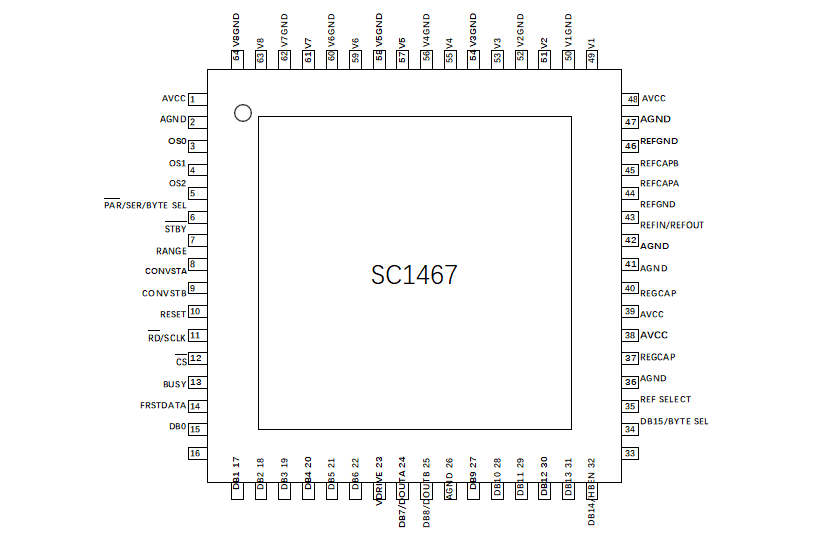

SC1467引脚定义

芯炽SC1467主要性能：

•16 位、200kSPS(所有通道)，具有1MΩ模拟输入阻抗的输入缓冲器

•工作温度范围-40℃至+85℃，5V 单模拟电源

•VDRIVE电源电压2.3V至5V，±30V输入箝位保护，8kVESD

•2 阶抗混叠模拟滤波器，片上精密基准源和基准电压源缓冲器

•真双极性模拟输入范围±10V、±5V，集成数字滤波器的过采样功能

•SNR 86dB (无过采样)95dB(64 倍过采样)

•QFP-64封装12mm×12mm

SC1467多通道的集成可方便实现智能化变电站设备中的多路 IKV(电流和电压)的测量和监控，这使得电力线路监控系统能够实时监测和管理电网上发生的各种异常事件，实现智能化变电站功能综合化，系统保护、控制、测量装置数字化，运行管理智能化，适应电力市场的发展，国芯思辰可提供专业的技术支持和稳定的供货服务。

注：如涉及作品版权问题，请联系删除。
