基于RTQ7860的USB PD车载快充方案

在这个人均两个移动电子设备的时代，能否支持快充成了人们的基本要求，而具有优异性能和舒适体验的新能源车自然被人们所喜欢，进而车载USB PD快充也越来越被车厂所接受和推广。今天，给大家带来的立锜（Richtek）的降本产品RTQ78860的车载快充方案。

RTQ7860-QT是一款USB Type-C Power Delivery （USBC PD）和PWM buck-boost控制器，具有高度集成的功能和灵活性，适用于USB PD提供商应用。 该IC具有嵌入式ARM CortexTM-MO MCU，可处理通信协议，PWM转换器的智能控制，基于固件的保护和定制功能的各种功能。该IC具有基于硬件的保护功能，例如电感峰值限流，VBUS过压保护（VBUS OVP）， VIN欠压保护（VIN UVP）， VIN过压保护（VIN OVP）， VO欠压保护（VO UVP）和VCONN限流保护，因此保护具有更快的响应速度，即使在MCU未激活时仍可发挥作用。RTQ7860可以为USB PD提供商应用提供出色的USB PD解决方案，只需少量外部组件和简单的PCB布局。

此外，RTQ7860是畅销产品RTQ7882的Cost Down版本，从RTQ7882的11个GPIO口减少到4个，除了不支持UFCS协议外，其余现实功能都和RTQ7882一样。在价格方面，比RTQ7882便宜20%。目前，我们有客户已经使用RTQ7860送样到车厂准备装车测试，我们还有专门技术人员为客户定制化FW（firmware）。总之，该产品具有极高的性价比，建议有降本需求的客户将RTQ7860作为车载PD快充的解决方案。

►场景应用图

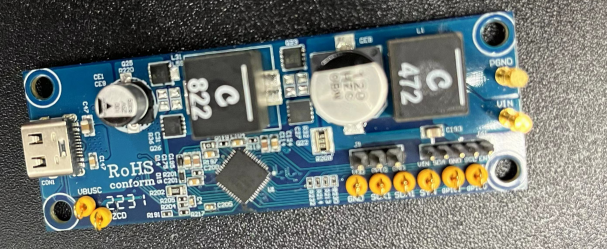

►展示板照片

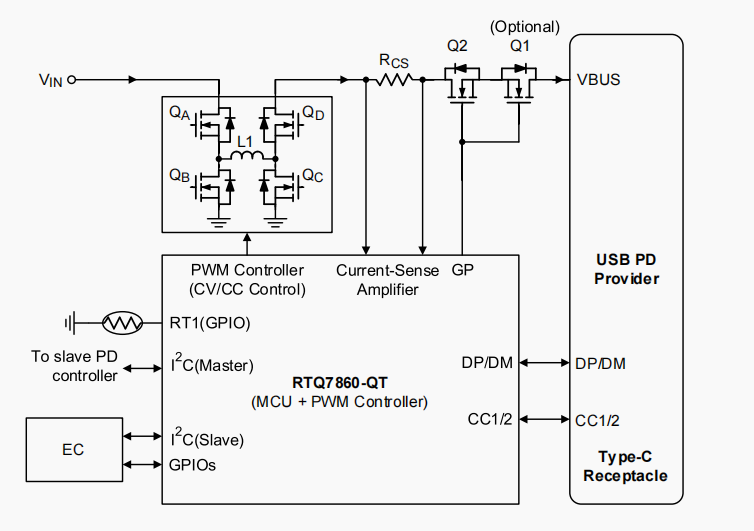

►方案方块图

►核心技术优势

① 可编程输出电压和电流，RTQ7860支持动态的输出电压和电流的调节，在大功率和低功率充电情况下均能够保持稳定的输出。

② 集成式LDO模式，采用高度整合的设计，具有多级电压稳定器，从而可以在整个输出电压范围内获得最佳的效率和波动性。

③ 可编程的保护功能，RTQ7860集成了多重保护电路，包括电源过压保护、电源欠压保护、输入过流保护、输出过流保护和过热保护等，使得芯片的安全性更加可靠。同时，芯片还支持外部编程，使得各种保护功能可以适应于多种车辆系统，并减轻了下游电路的压力。

④ 适用于高电源和振动等恶劣环境，RTQ7860具有高阻抗输入，低ESR断电和逆功率保护等环保功能，从而使得芯片在高电源和振动等恶劣环境下也能得到完美的工作。

►方案规格

① 宽电压输入范围: 4.5V to 30V

② 宽电压输出范围: 3.3V to 21V

③ 最大功率支持100W
