ePort-G时钟信号是输入还是输出？频率是多少？各

对同步通讯接口来说，时钟往往起着非常重要的作用。ePort-G模块的19个针脚上有四个是时钟信号，它们分别是：RGMII_MDC 、RGMII_TXCLK、RGMII_RXCLK以及RGMII_CLKOUT。这四个时钟信号分别代表什么？是输入还是输出？频率是多少？各自又起到什么作用？下面对这四个时钟信号进行简要介绍。

ePort-G模块的19个针脚上有四个是时钟信号，它们分别有什么作用？本文为你解答。

对同步通讯接口来说，时钟往往起着非常重要的作用。ePort-G模块的19个针脚上有四个是时钟信号，它们分别是：RGMII_MDC 、RGMII_TXCLK、RGMII_RXCLK以及RGMII_CLKOUT。

这四个时钟信号分别代表什么？是输入还是输出？频率是多少？各自又起到什么作用？下面对这四个时钟信号进行简要介绍。

RGMII_MDC

RGMII_MDC时钟信号为MDIO管理接口中数据信号线的参考时钟，数据在MDC时钟的上升沿进行采样。MDIO管理接口用于对ePort-G进行控制，如控制速率、控制自协商等。MDC时钟由MPU端输出，ePort-G端接收，其频率典型值为2.5MHz，ePort-G模块支持最高12.5MHz。（注意：ePort-G的RGMII_MDC信号为3.3V电平幅值，MPU对接端也需要是3.3V电平幅值。）

RGMII_TXCLK、RGMII_RXCLK

RGMII_TXCLK时钟信号由MPU端输出，ePort-G端接收；RGMII_RXCLK时钟信号由ePort-G端输出，MPU端接收。RGMII_TXCLK为RGMII接口规范中的发送数据参考时钟，RGMII_RXCLK为RGMII接口规范中的接收数据参考时钟。

当ePort-G运行在千兆/百兆/十兆速率下时，RGMII_TXCLK/RGMII_RXCLK时钟频率对应为125/25/2.5MHz。（注意：ePort-G的RGMII_TXCLK、RGMII_RXCLK信号为3.3V电平幅值，MPU对接端也需要是3.3V电平幅值。）

RGMII_CLKOUT

RGMII_CLKOUT时钟信号由ePort-G端输出，MPU端接收，可作为125MHz参考时钟输出，也可作为同步以太网（Sync-E）时钟输出。

该时钟信号通过软件配置对应寄存器可以实现125MHz或25MHz的时钟输出，也可以通过软件配置对应寄存器设置RGMII_CLKOUT的时钟来源为ePort-G本地时钟或接收数据恢复时钟。

不同MPU的TXCLK时钟来源存在差异，有的MPU的TXCLK时钟信号可以选择由MPU本地时钟生成，无需ePort-G额外提供125MHz的参考时钟；而有的MPU必须ePort-G额外提供125MHz的参考时钟。

以M3568核心板举例，M3568核心板所用MPU为RK3568，其支持外部输入125MHz参考时钟，也支持无需外部输入125MHz参考时钟。

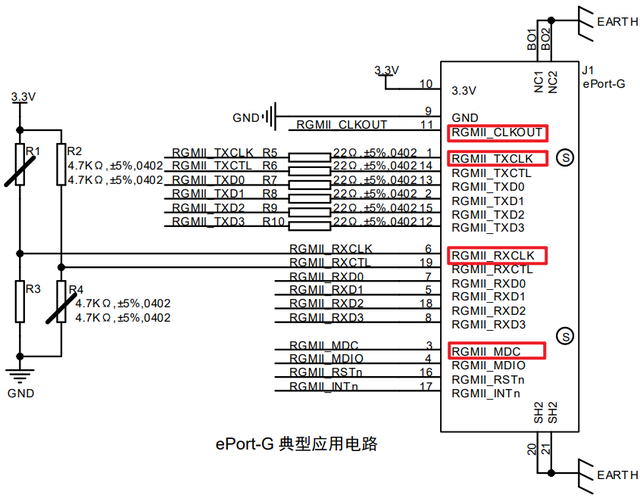

M3568核心板RGMII接口、MDIO管理接口、125M参考时钟引脚电平均为3.3V电平，与ePort-G对应引脚电平均匹配，二者的连接相对简单，具体见下图，需要注意的是，串联端接电阻应靠近发送端放置。
