基于leiditech SM712的RS485精确保护电路图

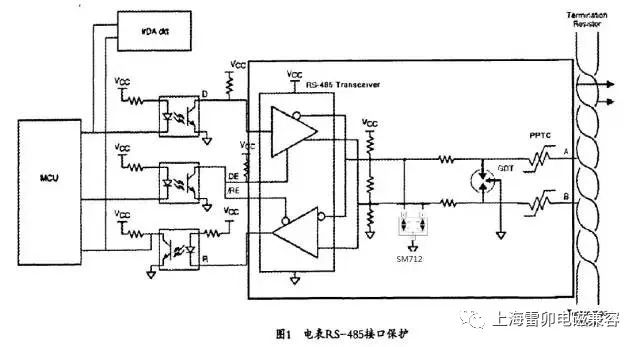

针对以往RS485通信电路存在的通信不可靠、元器件在雷击等恶劣环境器件易损坏、红外通信时信号角度太小、载波模块在智能电表上电复位时不通信等问题,依据智能电表相关规约,推出基于leiditech SM712的RS485精确保护电路图如下：

SM712的内部结构为双向的不对称结构，特别为RS485研发的收发电平为7V和12V的保护器件，可以满足IC 在15KV的空气放电不损坏。

以上方案利用了三级保护措施，有效利用了气体PTC、GDT和 ESD器件的各自的优点，可以经受室外最大4KV的共模保护。
