NB-IoT天线ESD静电浪涌防护选用什么型号的ESD静电

窄带物联网（Narrow Band Internet of Things, NB-IoT）是IoT领域一种新兴技术，支持低功耗设备在广域网的蜂窝数据连接，也被叫作低功耗广域网(LPWAN)。NB-IoT使用License频段，可采取带内、保护带或独立载波等三种部署方式，与现有网络共存，具有覆盖广、连接多、速率快、成本低、功耗低、架构优等特点。

NB-IoT模块作为物联网终端节点，广泛应用于农牧业、远程抄表、智能家居和智慧城市等领域。众所周知，静电放电（ESD）现象无处不在，瞬间产生的浪涌经过NB-IoT天线会对后一级的处理芯片带来威胁甚至损坏，为此，需要在NB-IoT天线端口增加ESD静电保护器件。那么，NB-IoT天线ESD静电浪涌防护选用什么型号的ESD静电保护二极管呢？

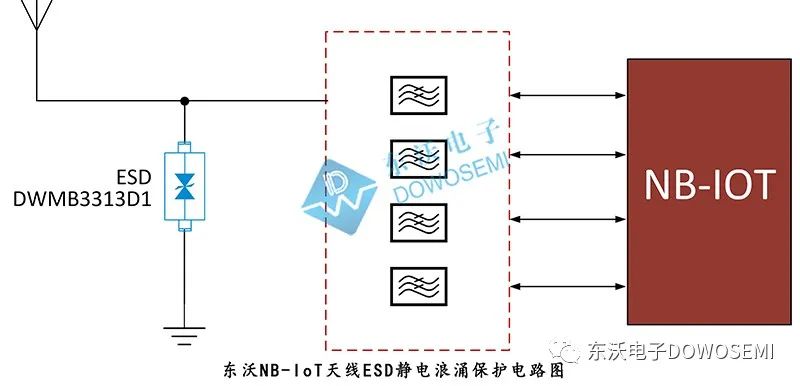

NB-IoT天线ESD静电浪涌保护电路图

NB-IoT天线ESD静电浪涌保护方案说明

从东沃NB-IoT天线ESD静电浪涌保护电路图可知，针对NB-IoT模块天线端口静电浪涌问题，东沃电子技术推荐选用ESD静电保护二极管DWMB3313D1，对天线上的瞬间冲击脉冲和静电放电（ESD）起到有效的保护作用。东沃DWMB3313D1采用双向设计、工作电压3.3V、峰值脉冲电流5A、钳位电压6V、漏电流0.2μA、可承受35W（8/20us）的峰值脉冲功率；0.5pF低结电容，确保高速信号的完整性；DFN0603-2小型化封装，节省PCB面积，提高空间利用率；符合IEC 61000-4-2（静电）±20kV（空气）、±15kV（接触）标准。

ESD静电保护二极管DWMB3313D1参数

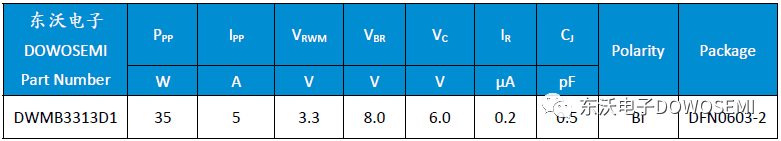

查看东沃电子“ESD-DWMB3313D1 Datasheet”规格书可知，ESD静电保护二极管DWMB3313D1具体电气参数如下：

√ 工作电压：3.3V
√ 击穿电压：8V
√ 钳位电压：6V
√ 峰值脉冲功率：35W
√ 峰值脉冲电流：5A
√ 漏电流：0.2uA
√ 结电容：0.5pF
√ 封装形式：DFN0603-2

以上是东沃NB-IoT天线ESD静电浪涌保护经典电路图。
