eDP接口的PCB布局布线要求

时间:2023-08-18 07:35

人气:

作者:admin

标签: PCB布局  PCB布线  eDP  接口  PCB

导读:eD P接口是一种基于Disp layPort架构和协议的一种全数字化接口,传递高分辨率信号只需要较简单的连接器以及较 少的引 脚就可以实现,同时还能够实现多数据同时传输。 图1 EDP接口 eDP接...

eDP接口是一种基于DisplayPort架构和协议的一种全数字化接口,传递高分辨率信号只需要较简单的连接器以及较少的引脚就可以实现,同时还能够实现多数据同时传输。

eDP接口的PCB设计布局布线注意事项:

1、远离干扰源,防止其他信号干扰到传输速率以及信号的传输质量。

2、接口尽量靠在板边放置,方便拔插,如PCB有结构上要求,要严格按照结构放置。

3、主芯片与显示接口的位置不要放置的太远,尽量缩短走线的距离,走线按照高速信号走线。

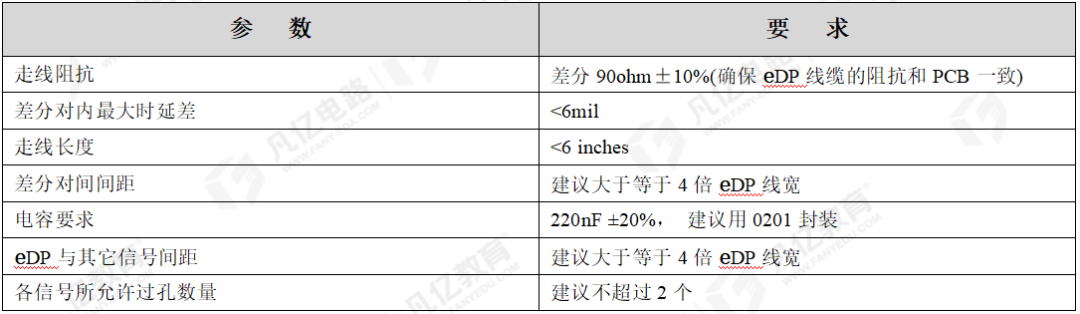

eDP接口的PCB设计布线注意事项,如下表1所示:


表1 EDP接口的PCB设计布线注意事项

温馨提示:以上内容整理于网络,仅供参考,如果对您有帮助,留下您的阅读感言吧!
