can总线的通信协议有哪些

CAN总线（Controller Area Network）是一种广泛应用于汽车、工业自动化和其他领域的串行通信协议。以下是几种常见的CAN总线通信协议：

1. CAN 2.0A：也称为标准CAN（Classical CAN），是最常见的CAN总线通信协议。它使用11位标识符（ID）字段，并支持最高传输速率为1 Mbps。

2. CAN 2.0B：与CAN 2.0A类似，但采用29位标识符（ID）字段，提供了更多的ID编码空间。支持最高传输速率为1 Mbps。

3. CAN FD（Flexible Data Rate）：CAN FD是一种升级版的CAN总线协议，它提供了更高的数据传输速率和更大的数据包容量。CAN FD支持传输速率高达8 Mbps，并可实现更大的数据包大小。

4. CANopen：CANopen是一种开放的高层通信协议，针对控制设备之间的通信而设计。它定义了一组通信和网络管理对象，用于实现设备之间的数据交换和配置。

5. J1939：J1939是一种用于重型商用车辆和工程机械的通信协议，基于CAN总线。它定义了一组标准参数和消息格式，用于在车辆电子系统之间进行数据交换。

这只是一小部分CAN总线的通信协议，还有其他一些针对特定应用领域或特定厂商的定制协议。

CAN接口保护及工作原理

1. 推荐电路

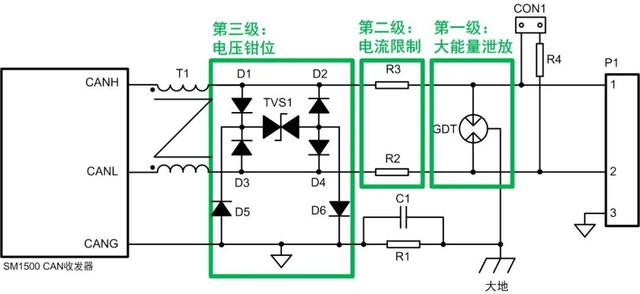

图1为CAN接口推荐保护电路，合理的保护可以极大提升接口的抗干扰能力。总线接口保护分三级，一级实现大能量泄放、二级进行电流限制、三级进行电压钳位。各级电路各司其职，共同作用达到最佳的保护效果。

图1 CAN接口推荐保护电路

2. 工作原理——差模回路

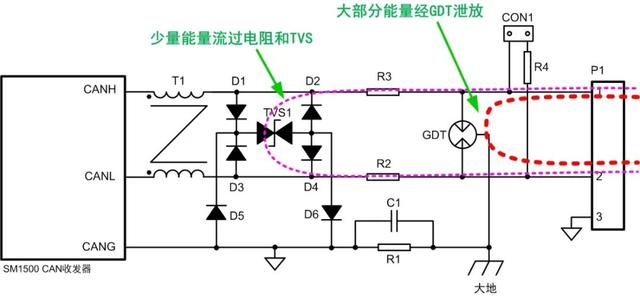

如图2，当有差模干扰电压施加在接口1，2脚时， TVS1响应最快，首先导通，芯片总线引脚CANH、CANL之间的电压被钳位。R2、R3电阻限制流过TVS1的电流，防止其过功率损坏。GDT响应最慢，最后导通，泄放掉大部分能量，并将残压限制在较低水平。

图2 差模泄放回路示意

3. 工作原理——共模回路

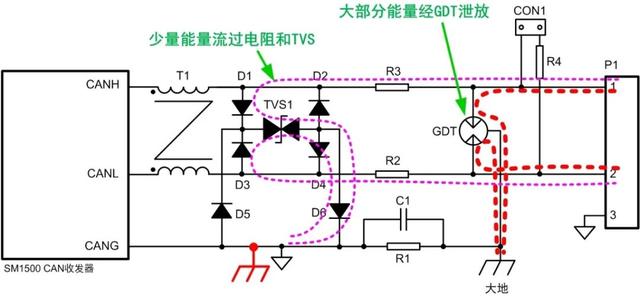

如图3，为保证良好的保护效果，通信参考地CANG应在组网后单点接地。 当有共模干扰电压施加在接口1，2脚时，TVS1响应最快，首先导通，芯片总线引脚与CANG之间的电压被钳位。R2、R3电阻限制流过TVS1的电流，防止其过功率损坏。GDT响应最慢，最后导通，泄放掉大部分能量，并将残压限制在较低水平。

图3 共模泄放回路示意

can通讯电路故障怎么解决

当遇到通讯电路故障时，可以尝试以下步骤来解决问题：

1. 检查物理连接：确保所有连接线都插好，并且连接牢固。检查电源线、网线、电话线等是否被正常连接。

2. 重启设备：有时候，通过简单地重启设备可以解决通讯问题。尝试重新启动相关设备，包括路由器、交换机、调制解调器等。

3. 检查设备设置：确保设备的设置参数正确配置。查看IP地址、子网掩码、网关、DNS等设置，并与网络提供商提供的信息进行比对。

4. 排除其他设备的干扰：将其他可能导致干扰的设备暂时断开连接，例如无线电、微波炉、蓝牙设备等。

5. 更新固件和驱动程序：检查相关设备的官方网站，下载并安装最新的固件和驱动程序，以确保设备能够正常运行。

6. 重置设备：对于路由器、交换机等设备，可以尝试将其恢复到出厂设置，然后重新配置。

7. 联系网络服务提供商：如果以上方法都没有解决问题，那么可能是由于网络服务提供商的故障。及时联系并报告问题。

8. 寻求专业帮助：如果您不熟悉电路维修或网络故障排除，建议寻求专业技术人员的帮助，他们可以更准确地诊断和解决问题。
