台湾旺玖BL8810完全替代GL823K|USB 2.0单LUN读卡器控制

创惟GL823K是一款USB 2.0单LUN读卡器控制器，可支持SD/MMC/MSPRO闪存卡。它支持USB 2.0高速传输，将Digital TM（SD）、SDHC、SDXC、Mini DTM、Micro DTM（T-Flash）、Multi Media Card TM（MMC）、RS Multi Media Card TM（RS MMC）、MMC micro、HS-MMC、MMC mobile、Memory Stick PROTM（MS PRO）、Memory Stick PROTM Duo（MS PRO Duo）、Memory Stick PRO-HGTM（MS PRO-HG）、MS Micro（M2）安全保护在一块芯片上。

台湾旺玖BL8810是可以完全替代GL823K，BL8810作为USB 2.0的单芯片解决方案闪存读卡器，BL8810符合通用串行总线规范修订2.0版，USB存储类规范1.0版，以及每个闪存卡接口规范。

台湾旺玖BL8810完全替代GL823K|USB 2.0单LUN读卡器控制器

BL8810替代GL823K特性参数：

-支持4位数据总线

支持SD3.0的增压模式以获得更好的性能

支持非SD卡检测引脚、非MS插拔引脚设计，节省BOM成本

支持非SD写保护引脚设计，节省BOM成本

支持LED功能，指示电源和访问状态

片内时钟源，无需12MHz晶体时钟输入

片内5V至3.3V和3.3V至1.8V调节器

用于为闪存媒体卡供电的片上功率MOSFET

支持通过存储卡拔出或手动开关断开USB连接，用于移动电缆/OTG读卡器/PC读卡器应用

SSOP16封装方式（150 mil）

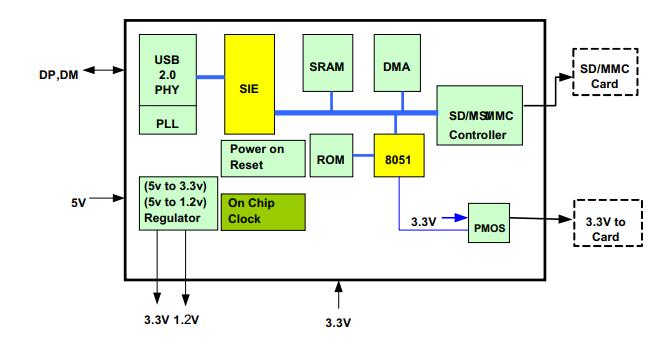

BL8810设计USB 2.0读卡器的设计结构框图如下：

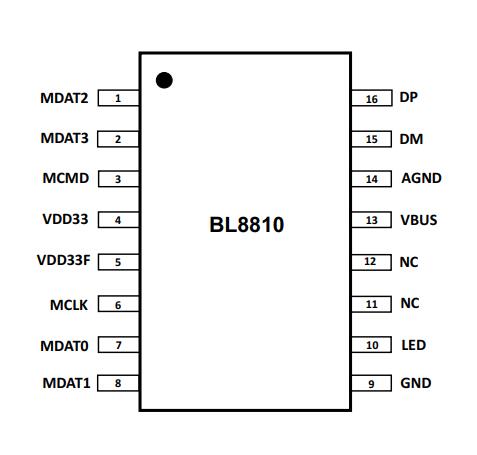

BL8810的管脚配置：

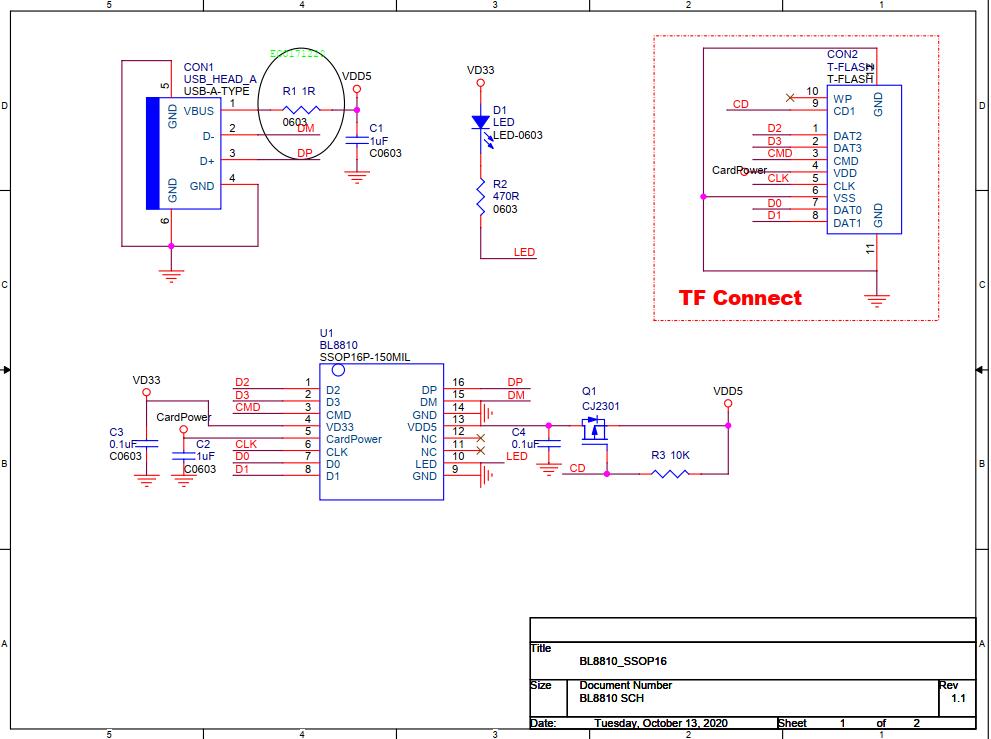

BL8810设计替代BL823K设计USB2.0智能读卡方案参考电路如下所示：
