CS5260方案|TYPEC转VGA方案|替代AG9300方案设计

CS5260可以完全替代AG9300设计typeC转vga转换器或者typeC转vga转接线方案

Type-c到VGA转换器

CS5260是一款高性能 Type-c至 VGA转换器，设计用于将 USB型 Type-c连接到模拟 RGB DAC输出，

CS5260集成了符合 DP1.4标准的接收器和 VGA接口。此外，一个 CC控制器用于 CC通信以实现 DP Alt模式。

CS5260适用于多个细分市场和显示应用，如笔记本电脑、主板台式机、dongle和扩展坞系统。

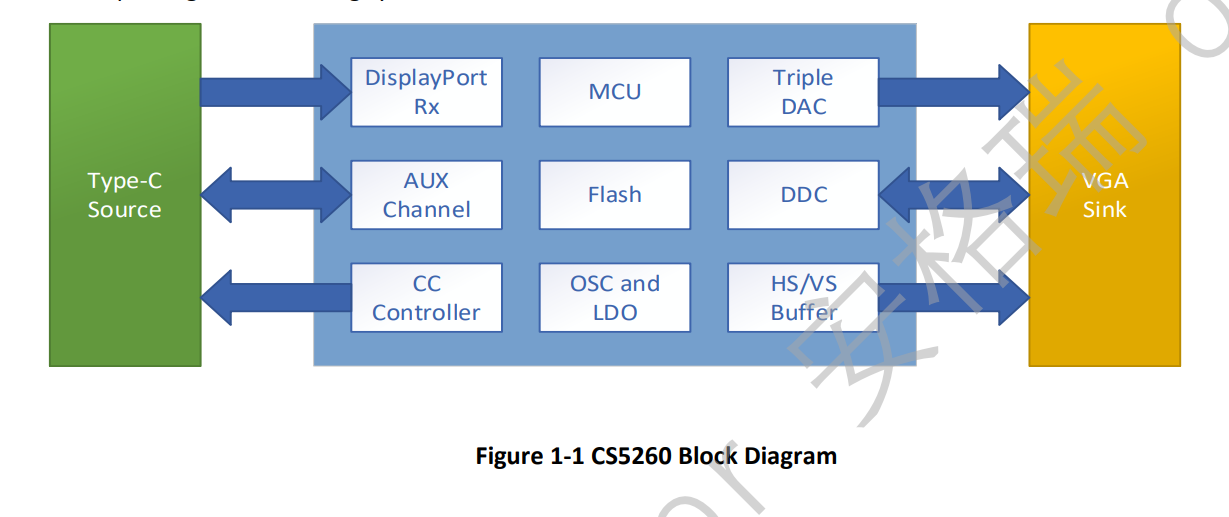

图1-1 CS5260框图

2特点

常规

USB Type-C规范 1.2

符合 VESA DisplayPort TM（DP）V1.4标准的接收器

VGA输出接口，DAC速度高达 210-MHz，8位

支持所有 USB Type-C通道配置 （CC）

2LAN 2.7GMax.分辨率高达 1920x1200@60Hz（RB，减少消隐），24位色深，1920X1440（RB，减少消隐），18 位色深，或 2048x1152@60Hz（RB，减少消隐）24位色深，或2048x1536@60Hz（RB，减少消隐），18位色深。

嵌入式振荡器或外部晶体可选

嵌入式线性压差稳压器 （LDO）

嵌入式单片机

嵌入式EDID（如果终端设备没有EDID，CS5260将响应EDID）

嵌入式V同步/H同步5V缓冲器

内部上电复位 （POR）

QFN32 4X4封装

USB Type-C显示端口 （DP） 替代模式输入（接收器）

USB Type-C规范 1.2并向后兼容 Type-C规范 1.0

符合VESQ DisplayPort TM V1.4标准。支持2路数字输入，速度高达RBR（1.62-Gbps）/HBR（2.7-Gbps）/HBR2（5.4-Gbps）

内置 CC控制器，用于插头和方向检测

高达 HBR2（5.4-Gbps输入

内置高性能自适应均衡器

支持 1 MHz AUX通道USB Type-C通道配置（CC）功能

VGA输出接口

三路 8位 DAC（数模转换器），时钟频率高达 210MHz

支持多达 1920x1200@60Hz（减少 2.7g以下消隐）、2048X1152@60Hz（减少 2.7g以下消隐）和2048X1536@60Hz（减少 2.7g以下消隐）

嵌入式V同步5V缓冲器

HBM4-KV用于 VGA连接器引脚

符合 VESA VSIS v1r2标准

嵌入式单片机

工业标准 8051核心

支持高达 400-KHz的 I2C主从

电力与技术

单 5V电源，集成 3.3V LDO 和 1.2V LDO

用于 V同步/H同步 5V缓冲器的 5V选项

超低待机功率 <100 Uw

HBM 4-KV适用于所有引脚

3引脚定义

3.1引脚分配

图3-1 CS5260引脚布局

3.2引脚说明

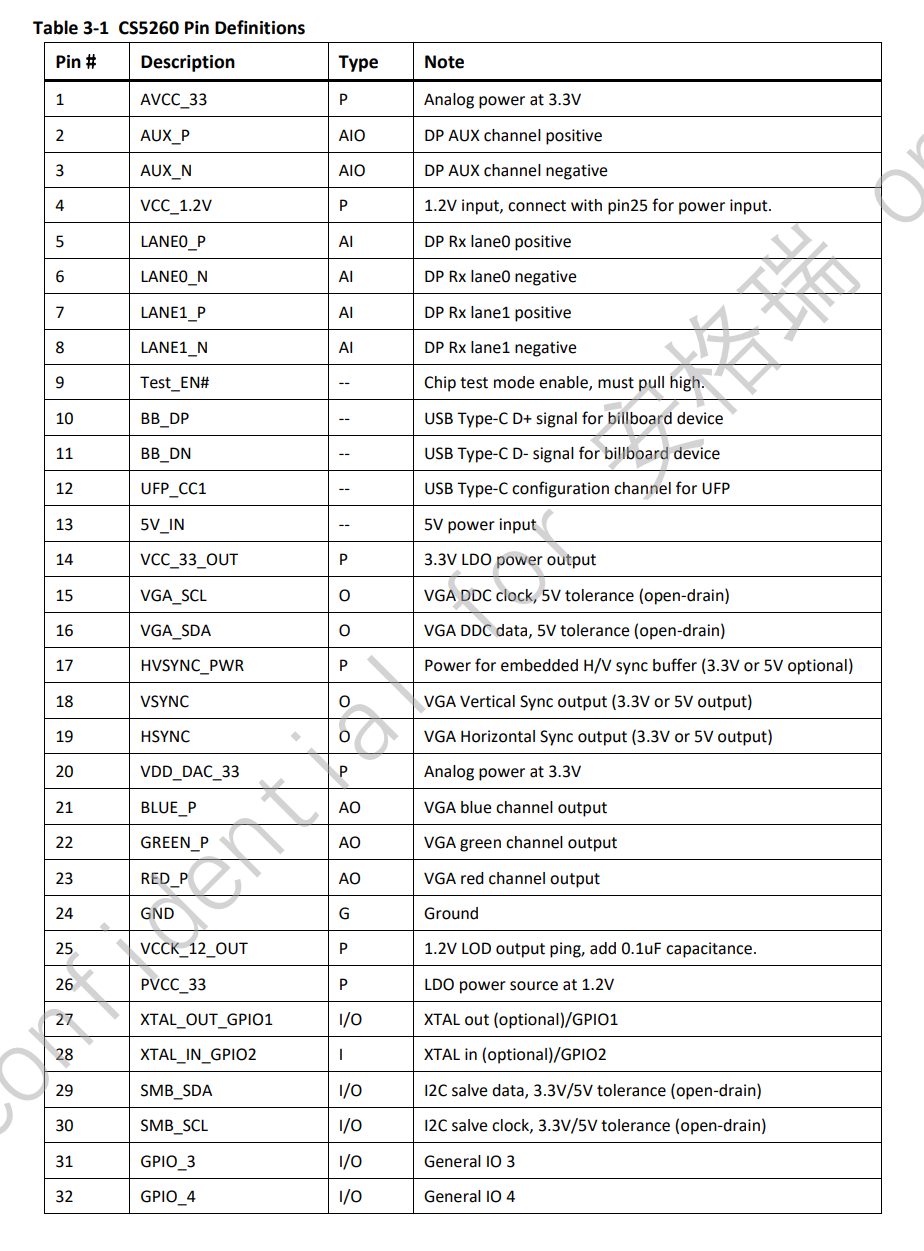

表3-1 CS5260引脚定义

CS5260可以完全替代AG9300,且CS5260内置LDO，内置晶体，内置MCU, 内置EDID等，整体方案成本比AG9300要低，芯片成本也比AG9300要低。
