TVS二极管用于DVI串口静电保护选型，专业齐全

Digital Visual Interface，简称DVI，中文名：数字视频接口，是一种视频接口标准，用来传输未经压缩的数字化视频，广泛应用于LCD、数字投影机等显示设备上。DVI端口的种类非常多，有DVI-A、DVI-D、DVI-I三种不同类型的端口形式，又可分为单通道与双通道。DVI接口应用行业主要分布在消费电子、通信及汽车电子等领域，通常是连接在设备之间，线缆和接口暴露在设备外部，因此DVI接口的设备面临着最为常见的ESD静电放电危害。针对DVI接口ESD静电放电问题，东沃电子技术可根据客户的设计保护需求选择不同封装的TVS二极管阵列对DVI端口的数据线及时钟线进行静电保护。

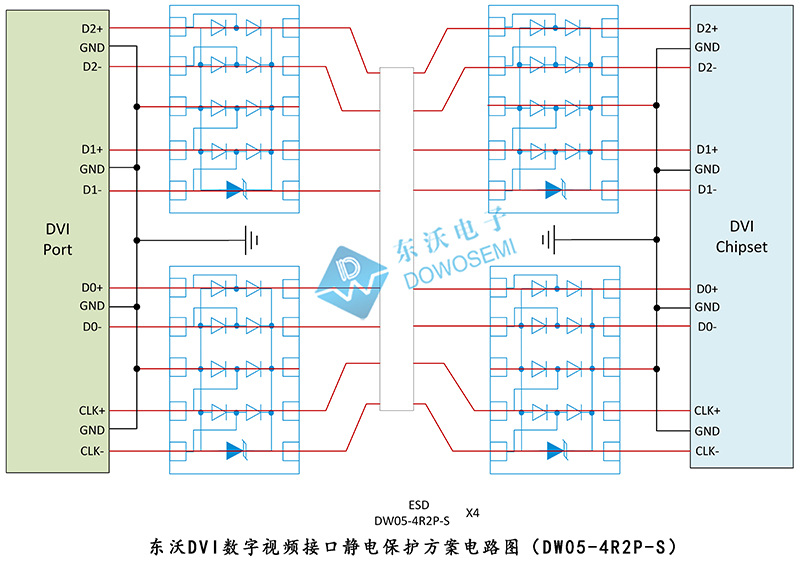

DVI数字视频接口静电保护方案电路图（DW05-4R2P-S）

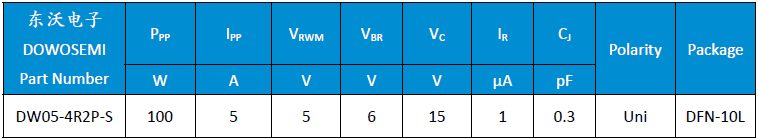

方案说明：从图中可知，4组高速数据信号均选用东沃电子集成TVS二极管阵列DW05-4R2P-S，集成了4个端口保护，工作电压5V、最大峰值脉冲电流5A、钳位电压15V；0.3pF低结电容，非常适合高速数据传输，保证信号的完整性；采用DFN2.5x1-10L封装，大大缩小了PCB安装空间，直通式走线方式，减少走线弯曲；符合IEC 61000-4-2 (ESD) ±18kV (air), ±12kV (contact)。关于TVS二极管阵列DW05-4R2P-S具体参数，查看东沃电子“ESD-DW05-4R2P-S Datasheet”规格书可知：

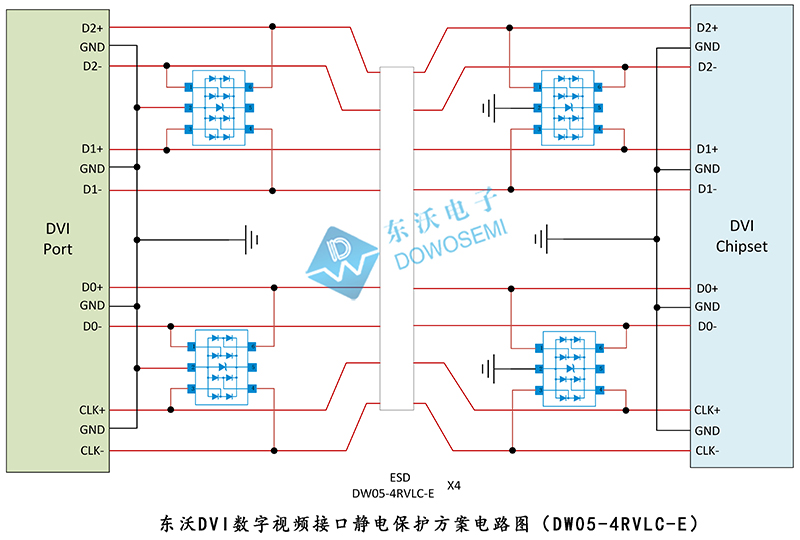

DVI数字视频接口静电保护方案电路图（DW05-4RVLC-E）

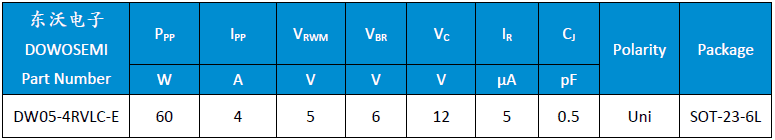

方案说明：从图中可知，4组高速数据信号均选用东沃电子集成TVS二极管阵列DW05-4RVLC-E，集成了4个端口保护，工作电压5V、最大峰值脉冲电流4A、钳位电压12V；0.5pF低结电容，适合高速数据传输；采用SOT-23-6L封装，有效减小PCB安装空间；符合IEC 61000-4-2 (ESD) ±20kV (air), ±12kV (contact)。关于TVS二极管阵列DW05-4RVLC-E具体参数，查看东沃电子“ESD-DW05-4RVLC-E Datasheet”规格书可知：

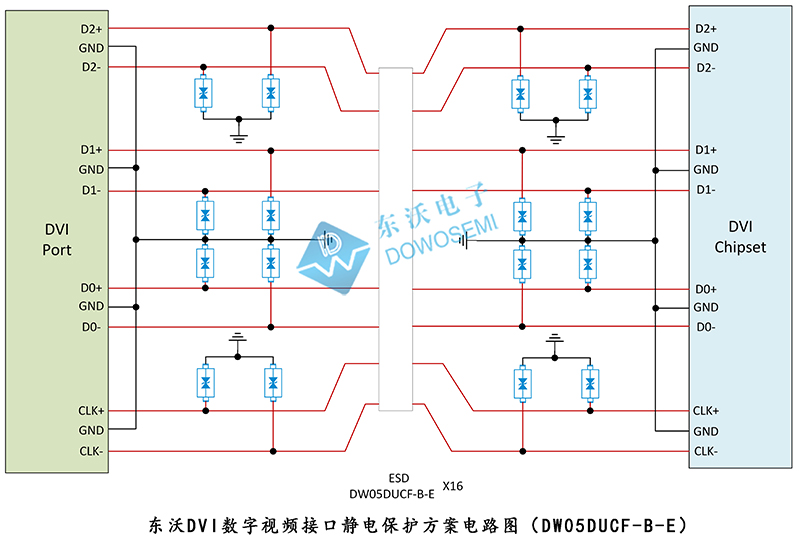

DVI数字视频接口静电保护方案电路图（DW05DUCF-B-E）

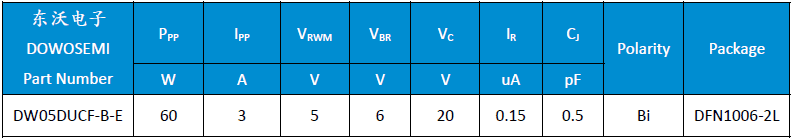

方案说明：从图中可知，高速数据信号均选用分立TVS二极管阵列DW05DUCF-B-E，工作电压5V、最大峰值脉冲电流3A、钳位电压20V；0.15uA极低得漏电流和0.5pF低结电容，适合高速数据传输；采用DFN1006-2L封装；符合IEC 61000-4-2 (ESD) ±15kV (air), ±10kV (contact)。关于TVS二极管阵列DW05DUCF-B-E具体参数，查看东沃电子“ESD-DW05DUCF-B-E Datasheet”规格书可知：

以上是东沃DVI数字视频接口静电保护三种经典方案，如有特殊需求，欢迎前来探讨。浪涌静电防护方案，找东沃电子，电路保护不迷路！方案中选用到的TVS二极管阵列DW05-4R2P-S、DW05-4RVLC-E和DW05DUCF-B-E，东沃电子已全面量产、品质稳定、高可靠性、交期迅速、厂家价格、免费样品、免费EMC测试、免费选型，欢迎广大新老客户前来咨询！
