LVDS接口静电保护芯片选用TVS二极管,如何选型号

时间:2023-08-03 17:16

人气:

作者:admin

标签: 二极管  芯片  接口

导读:在数据传输过程中,还必须有时钟信号的参与,LVDS端口无论传输数据还是传输时钟,都采用差分信号对的形式进行传输。所谓信号对,是指LVDS端口电路中,每一个数据传输通道或时钟传...

Low Voltage Differential Signaling(LVDS)是一种低压差分信号技术接口,是美国NS公司为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。LVDS端口电路包括两部分:驱动板侧的LVDS输出接口电路(LVDS发送器)和液晶面板侧的LVDS输入接口电路(LVDS接收器)。

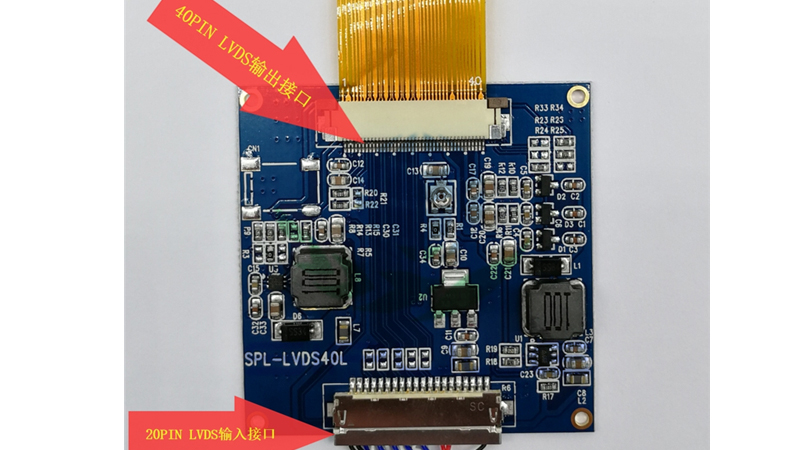

wKgZomTLb6uAED5UAAPOUxmZM9Q425.pngLVDS接口

在数据传输过程中,还必须有时钟信号的参与,LVDS端口无论传输数据还是传输时钟,都采用差分信号对的形式进行传输。所谓信号对,是指LVDS端口电路中,每一个数据传输通道或时钟传输通道的输出都为两个信号(正输出端和负输出端)。LVDS端口广泛应用于高速数据信号传输,如打印机、LCD面板与转接板的连接等等。在日常使用中,LVDS端口芯片很容易受到ESD静电放电威胁和损坏。因此,在LVDS端口保护电路图设计中,需要选用合适的电路保护器件为LVDS端口保驾护航。之前,东沃电子科普过:汽车LVDS接口瞬态浪涌静电保护方案。接下来,东沃电子要科普的是:LVDS端口ESD静电放电保护经典方案。

LVDS端口ESD静电放电保护电路图(经典)

wKgZomTLb7eAXfaBAANlG4T_TbI333.pngLVDS端口ESD静电放电保护电路图(经典)

LVDS端口ESD静电放电保护方案说明

从电路图可知,在LVDS端口差分数据线防护中,东沃电子技术推荐选用ESD二极管DW05-4R2P-S,4通道、工作电压5V、最大峰值脉冲电流5A、低钳位电压15V、低结电容0.3pF,非常适合高速数据传输,保证信号完整性。DFN-10L封装,直通式设计,方便PCB走线,减少走线弯曲,改善信号的完整性和速度。同时,ESD静电保护器件DW05-4R2P-S符合IEC 61000-4-2 (ESD) ±18kV(空气)、±12kV(接触)标准。

在LVDS端口高速时钟信号线防护中,东沃电子技术推荐选用ESD二极管DW05-2R2P-S,2通道、工作电压5V、最大峰值脉冲电流5A、低钳位电压15V、低结电容0.25pF,非常适合高速数据传输,确保信号的完整性。DFN1610-6L小封装设计,节约PCB空间;同时,DW05-2R2P-S符合IEC 61000-4-2 (ESD) ±25kV(空气)、±20kV(接触)标准。在不影响数据传输的前提条件下,此方案满足 IEC 61000-4-2 Level 4 静电放电防护需求,让后端的电路得到有效防护。

LVDS端口ESD静电放电保护器件参数

1)东沃ESD二极管DW05-4R2P-S参数

查看东沃电子“ESD-DW05-4R2P-S Datasheet”规格书可知:

wKgaomTLb8iAOnEUAAAUnHCVvLI855.pngESD二极管DW05-4R2P-S

2)东沃ESD二极管DW05-2R2P-S参数

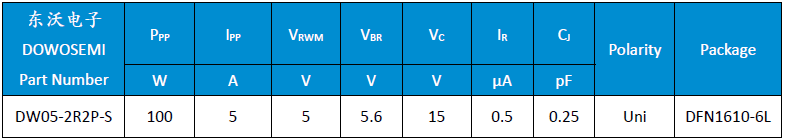

查看东沃电子“ESD-DW05-2R2P-S Datasheet”规格书可知:

wKgZomTLb8-AKWS5AAAV0et4J_M163.pngESD二极管DW05-2R2P-S

以上是东沃LVDS端口ESD静电放电保护经典方案图,如有特殊需求,欢迎前来探讨。浪涌静电防护方案,找东沃电子,电路保护不迷路!方案中选用到的TVS/ESD二极管DW05-4R2P-S和DW05-2R2P-S,东沃电子已全面量产、品质稳定、高可靠性、交期迅速、厂家价格、免费样品、免费EMC测试、免费选型,欢迎广大新老客户前来咨询!
