基于STM32H5的UART通信的演示过程

最近可能不少人手上弄到了ST发布的的基于M33内核的H5系列Nucleo开发板，这里也用该开发板体验下UART通信，做些验证与确认。【提醒，下面测试过程中没有开启TrustZone功能】

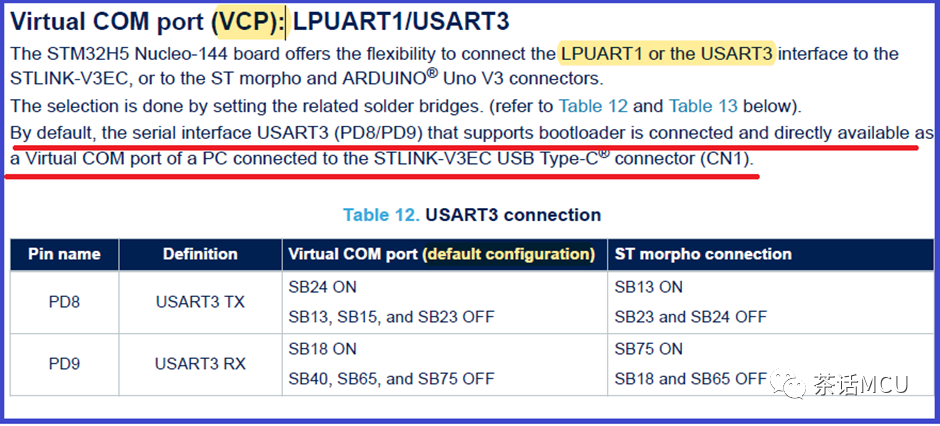

有人在使用过程中，根据开发板手册描述，芯片的UART3默认与STLINK的VCP口相连，测试中感觉好像又不是。这里不妨一起验证下。根据该开放板使用手册描述，UART3[PD8/PD9]默认是与STLINK VCP的接口。

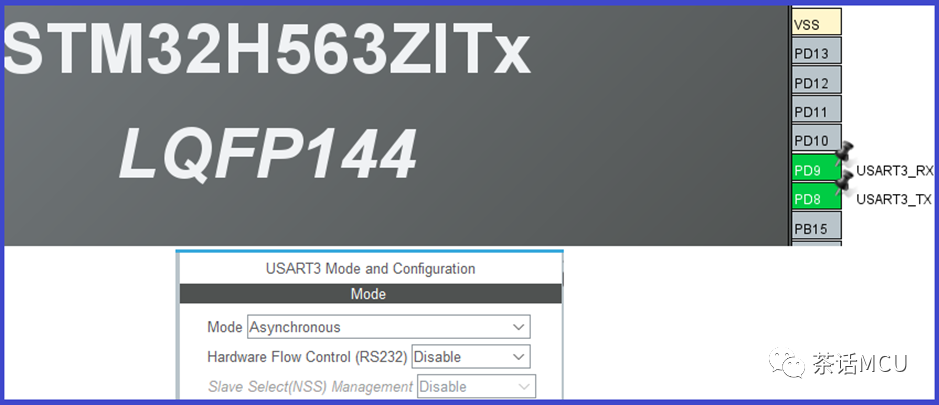

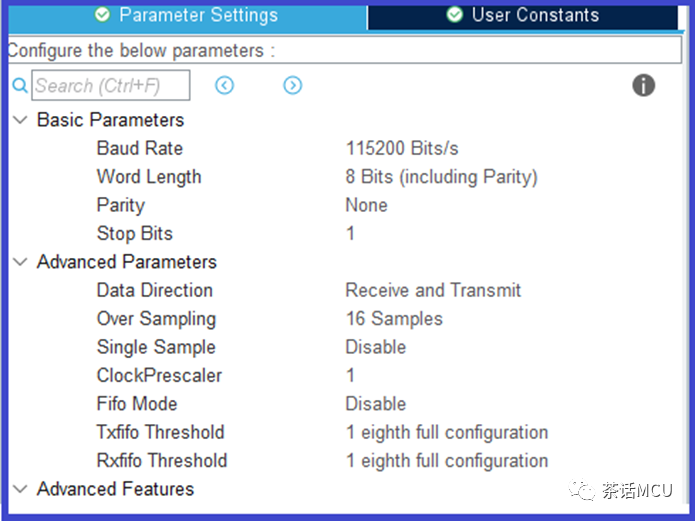

基于上面硬件条件，使用CubeMx简单配置即可验证。

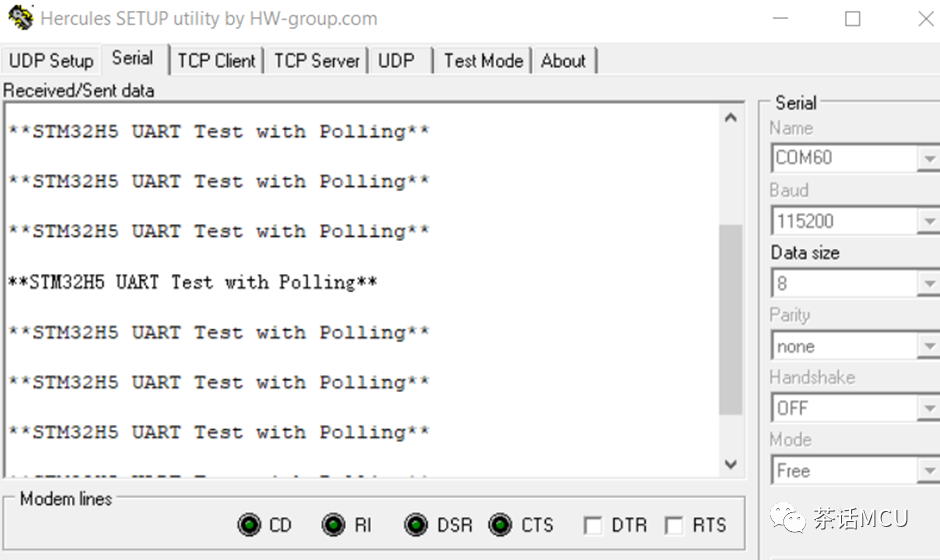

创建工程后，在用户代码里调用HAL_UART_Transmit(&huart3, (uint8_t *)tx1_buffer,  Size, TimeOut)函数，在串口输出终端即可看到结果。看来一切正常。

说明UART3的TX/RX脚【PD8/PD9】的确如手册所言，默认与VCP接口相连。

上面是基于查询方式做了UART的发送，如果采用DMA方式呢？我们也可以顺便体验下。

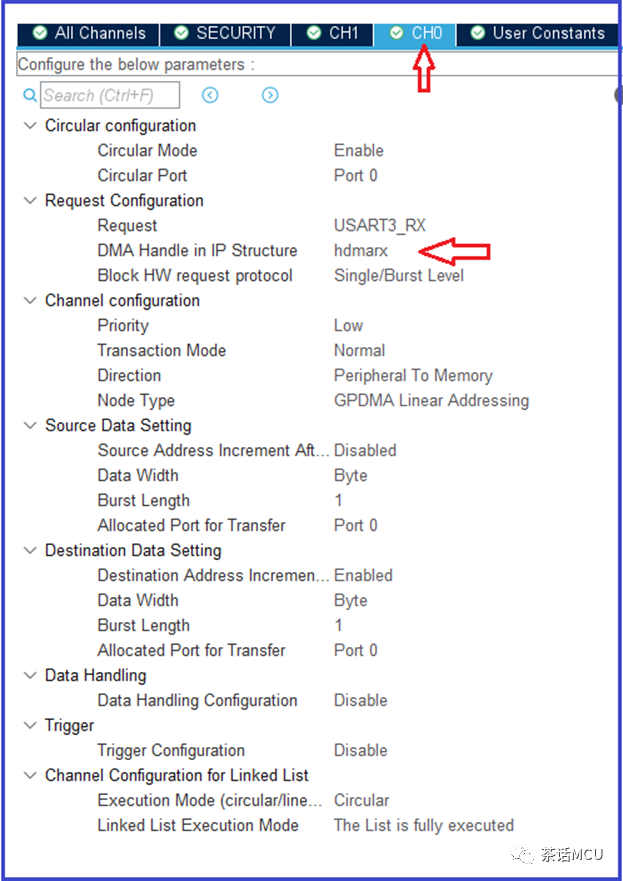

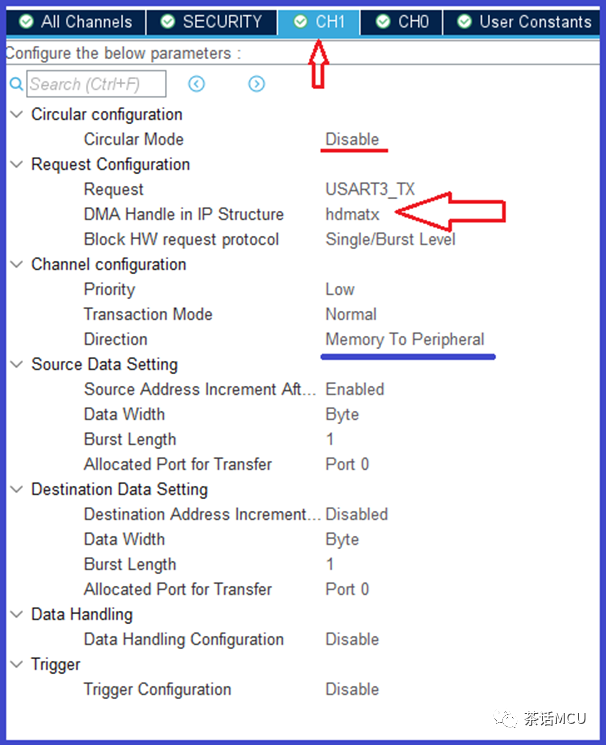

我这里使用GPDMA1的CH0和CH1,分别实现UART3的接收与发送。UART3的DMA接收采用Circular模式，外设到内存的传输方向；发送采用Normal模式，内存到外设的传输方向。源端与目的端访问数据宽度均为Byte。DMA请求使用标准请求模式。

创建基于STM32HAL库的工程，添加、整理用户代码。

#deifne RX_SIZE  (16)
#define TX_SIZE  (33)

ALIGN_32BYTES (uint8_t tx1_buffer[])="**STM32H5 UART Test with Polling**

";
ALIGN_32BYTES (uint8_t tx_buffer[])="**STM32H5 UART Test with DMA**

";
ALIGN_32BYTES (uint8_t rx_buffer[16]);

  __HAL_LINKDMA(&huart3, hdmarx , handle_GPDMA1_Channel0);


  __HAL_LINKDMA(&huart3, hdmatx, handle_GPDMA1_Channel1);

   HAL_UART_Receive_DMA(&huart3,  rx_buffer,  RX_SIZE);//For RX

   。。。。。
     /* USER CODE BEGIN WHILE */
while (1)
  {


  HAL_Delay(2023);


  HAL_UART_Transmit_DMA(&huart3, (uint8_t *)tx_buffer, TX_SIZE);
  //HAL_UART_Transmit(&huart3, (uint8_t *)tx1_buffer, 37,0xfff);
   huart3.gState = HAL_UART_STATE_READY;

  }

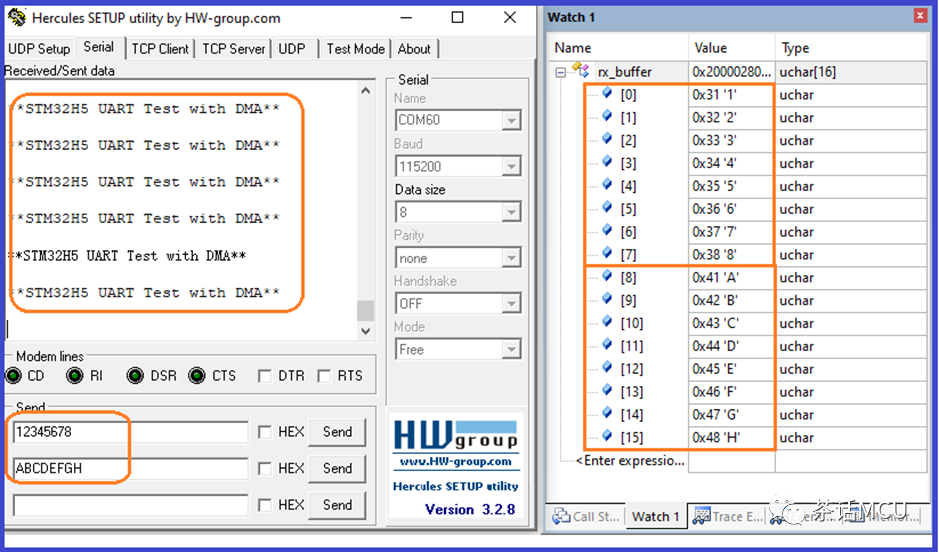

稍加调试后运行程序看结果。下面左侧窗口为UART3通过DMA发送出来的信息，右侧为串口助手发送后UART3通过DMA接收到的信息。

好，基于STM32H5的UART通信的演示就到这里。内容不难，主要是做了些验证。这些验证过程及结果的确也能为初次接触该板或该MCU系列的人在遇到相关问题时予以信心，在调试受阻时能尽快地锁定问题方向。毕竟做开发调试时，信心和问题方向都是非常重要的因素。
