Modbus tcp转ETHERCAT网关modbus tcp和modbusRTU的区别

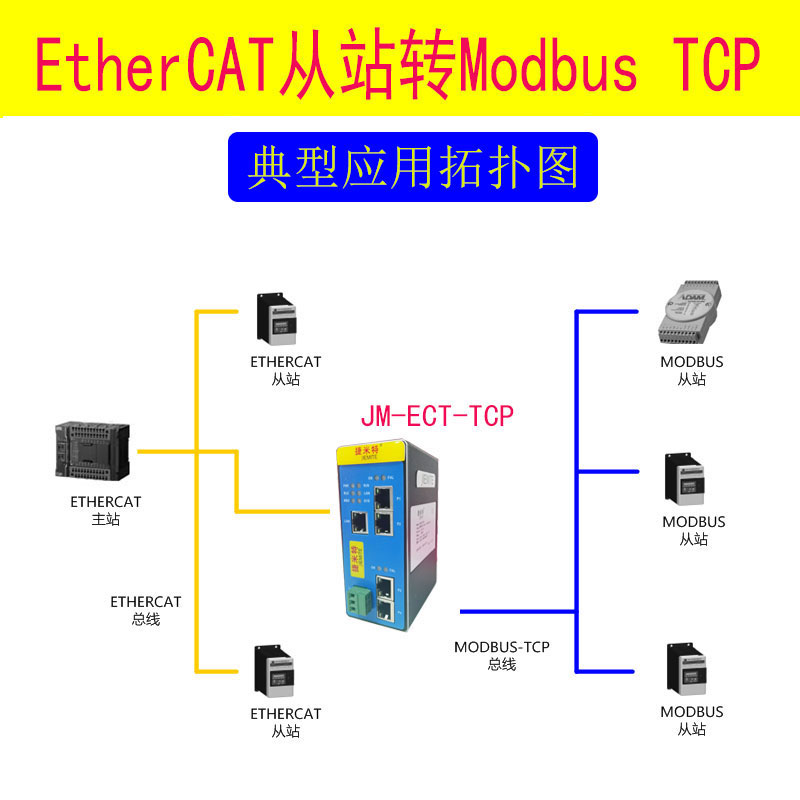

捷米JM-ECT-TCP网关能够连接到Modbus tcp总线和ETHERCAT总线中，实现两种不同协议设备之间的通讯。这个网关能够大大提高工业生产的效率和生产效益，让生产变得更加智能化。捷米JM-ECT-TCP 是自主研发的一款 ETHERCAT从站功能的通讯网关。该产品主要功能是将 ETHERCAT网络和 MODBUS-TCP网络连接起来。

本网关连接到 ETHERCAT总线中做为从站使用，连接到 MODBUS-TCP总线中做为主站或从站使用。

1.2技术参数

1.2.1 ETHERCAT技术参数

网关做为 ETHERCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的

PLC。

带 2个 RJ45以太网接口，支持 100BASE-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。

支持的最大 PDO长度，inputs 和 outputs各为 256字节。Input和 output的方向是主站方向，input是主站输入，output是主站输出。

1.2.2 MODBUS-TCP技术参数

网关的 MODBUS接口可通过拨码选择做为主站（客户端）或从站（服务器），两种工作方式二选一工作。

网关作为 MODBUS主站，支持 01H、02H、03H、04H、05H、06H、0FH、

10H号功能。

网关作为 MODBUS主站，最大可以开通 8个通道，连接 8个 MODBUS 从站。从站站号 1~8，对应端口号 10001~10008，端口号可以通过软件进行更改。

网关作为 MODBUS从站，支持 02H、04H、0FH、10H号功能。

网关作为 MODBUS从站，端口号支持 501~504。

3.硬件电气规范

3.1电气参数

◆ 电源：直流 24V/200mA（18V～30V可用），使用中建议接好保护地 PE

◆ 工作环境：-25～55℃，湿度≤95%

◆ 防护等级：IP20

◆ 安装方式：35mm导轨

◆ 重量：500g

3.2 ETHERCAT的电气连接

ETHERCAT采用标准 4芯屏蔽电缆。建议用户使用标准 ETHERCAT插头及标准 ETHERCAT电缆。有关 ETHERCAT安装规范请用户参照有关

ETHERCAT技术标准。

3.3 MODBUS的电气连接

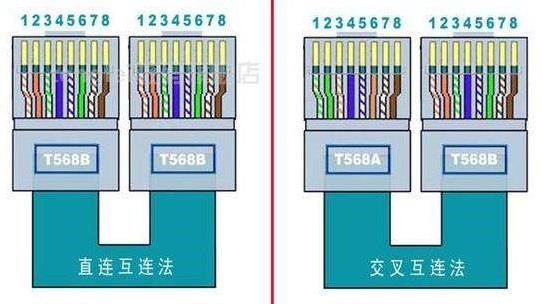

MODBUS-TCP采用标准的 T568B接法，支持直连和交叉接线方式，如上图所示。MODBUS-TCP只需要连接以太网的 1、 2、 3、 6这四根信号线即可实现通讯。用户需注意以太网线的屏蔽层连接良好。

4.协议及数据转换

4.1协议转换原理

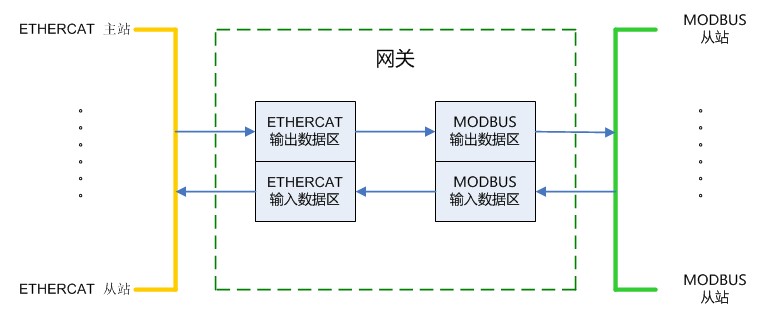

网关分别从 ETHERCAT一侧和 MODBUS一侧读写数据，存入各自的缓冲区，网关内部将缓冲区的数据进行交换，从而实现两边数据的传输。

4.2 ETHERCAT协议介绍

EtherCAT现场总线协议是由德国倍福公司在 2003年提出的，该通讯协议拓

扑结构十分灵活，数据传输速度快，同步特性好，可以形成各种网络拓扑结构。

EtherCAT协议自从推出以来，凭借其优异的性能得到了工控领域的广泛关注，并且取得了长足的发展。在2014年10月， EtherCAT现场总线成为GB/T 31230即中国认可的国家标准，从 EtherCAT技术从诞生之日起，在过去的短短十多年时间里快速发展壮大，已经占据了很大的市场份额，这充分证明了 EtherCAT现场总线卓越的性能和出色的质量。
