ETHERNET/IP 转ETHERCAT连接ethernet和ethercat区别

捷米JM-EIP-ECAT网关连接到ETHERNET/IP总线中做为从站使用，连接到ETHERCAT总线中做为从站使用，可以同时满足多种工业生产的需求。支持广泛的设备类型，可以和多种不同的设备进行通讯。

技术参数

ETHERNET/IP 技术参数

网关做为ETHERNET/IP网络的从站，可以连接AB（罗克韦尔）、欧姆龙、基恩士等品牌的PLC。

以太网 10/100M自适应，具有 IP地址冲突探测功能。

支持 ODVA标准 EtherNet/IP通信协议。

输入输出字节数：输入字节数最大490 Bytes、输出字节数最大490 Bytes。

ETHERCAT 技术参数

网关做为ETHERCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的

PLC。

带2个RJ45 以太网接口，支持100BASE-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。

支持的最大PDO长度，inputs 和outputs各为256字节。Input 和output的方向是主站方向，input是主站输入，output是主站输出。

硬件电气规范

电气参数

◆电源：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE

◆工作环境：-25～55℃，湿度≤95%

◆防护等级：IP20

◆安装方式：35mm导轨

◆重量：500g

ETHERNET/IP 的电气连接

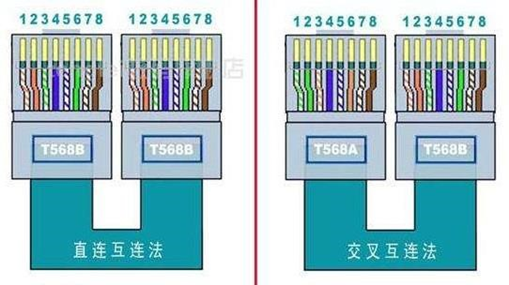

ETHERNET/IP采用标准的T568B接法，支持直连和交叉接线方式，如上图所示。ETHERNET/IP只需要连接以太网的1、 2、 3、 6这四根信号线即可实现通讯。用户需注意以太网线的屏蔽层连接良好。

ETHERCAT 的电气连接

ETHERCAT采用标准4芯屏蔽电缆。建议用户使用标准ETHERCAT插头及标准ETHERCAT电缆。有关ETHERCAT安装规范请用户参照有关

ETHERCAT技术标准。

协议及数据转换

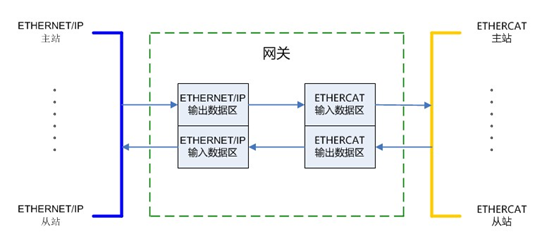

协议转换原理

网关分别从ETHERNET/IP一侧和ETHERCAT一侧读写数据，存入各自的缓冲区，网关内部将缓冲区的数据进行交换，从而实现两边数据的传输。

ETHERNET/IP 协议介绍

EtherNet/IP是由罗克韦尔自动化公司开发的工业以太网通讯协定，由ODVA

（ODVA）管理，可应用在程序控制及其他自动化的应用中，是通用工业协定（CIP）中的一部分。

EtherNet/IP 是一种适合于工业环境和对时间要求比较苛刻的应用的网络。

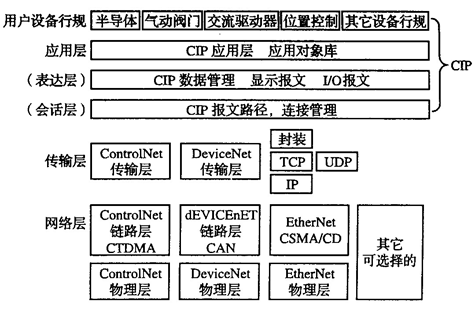

EtherNet/IP使用标准的以太网、TCP/IP技术和一种名叫CIP（Control and

Information Protocol）的开放性应用层协议。

EtherNet/IP将以太网的设备以预定义的设备种类加以分类，每种设备有其特别的行为，此外，EtherNet/IP设备可以：

用户数据报协议（UDP）的隐式报文传送基本I/O资料。

用传输控制协议（TCP）的显式报文上传或下载参数、设定值、程式或配方。

用主站轮询、从站周期性更新或是状态改变（COS）时更新的方式，方便主站监控从站的状态，讯息会用UDP的报文送出。

用一对一、一对多或是广播的方式，透过用 TCP 的报文送出资料。

EtherNet/IP使用TCP 埠编号44818作为显式报文的处理，UDP埠编号

2222 作为隐式报文的处理。
