SIMATIC S7-1500 PLC多重背景的应用1

多重背景的简介应用1

【例1】使用多重背景实现功能：电动机的启停控制和水位A/D转换数值高于3000时，报警输出。

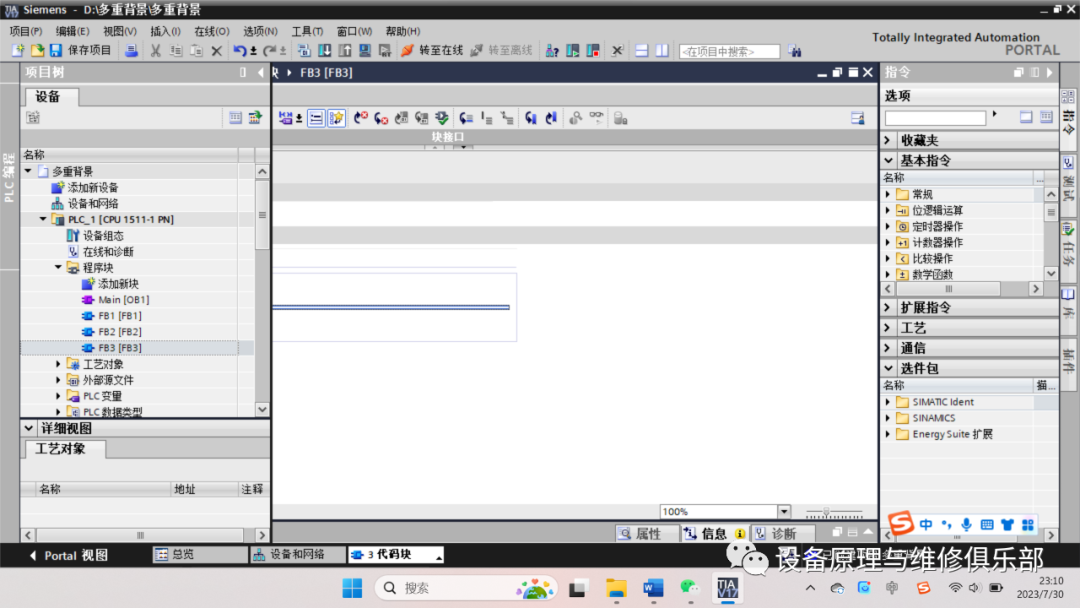

【解】①新建项目和3个空的函数块如图1所示：

图1

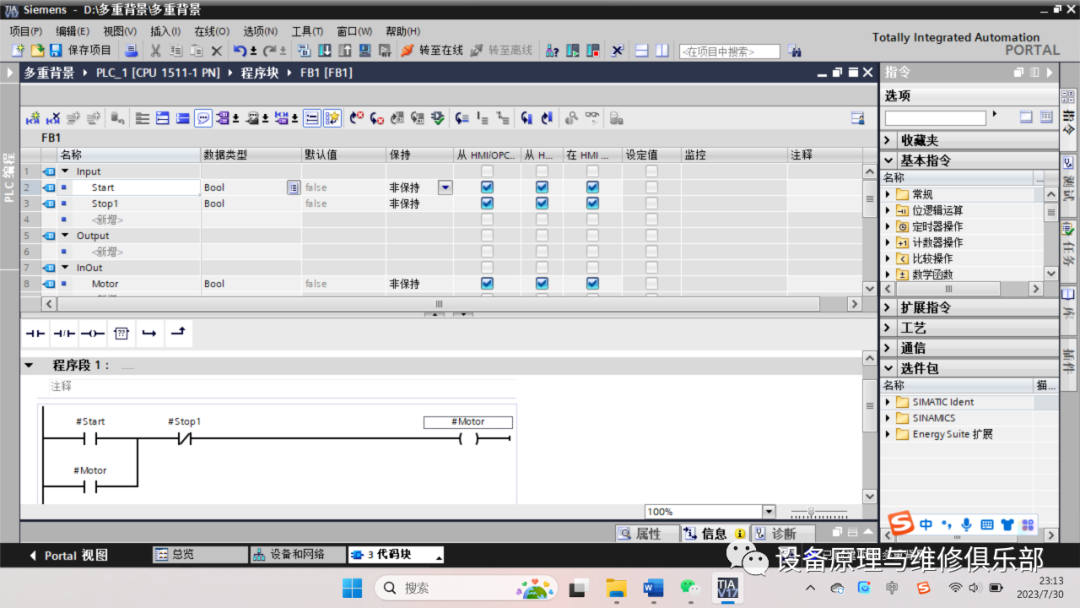

双击并打开FB1，并在FB1中创建启停控制功能的程序，如图2所示：

图2

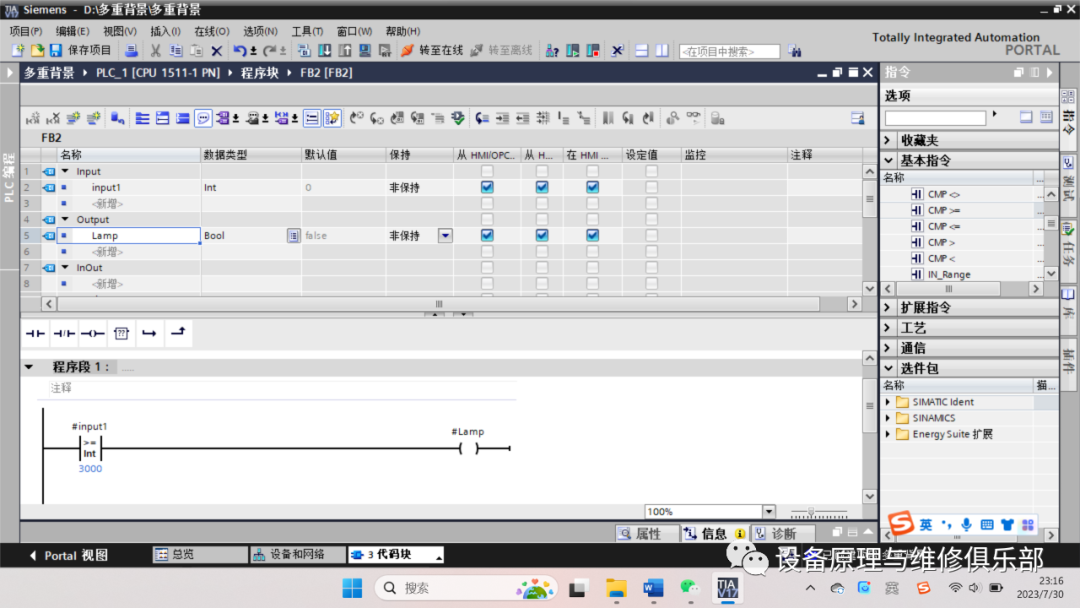

②双击打开函数块FB2，如图3所示，FB2能实现当输入超过3000时报警的功能。

图3

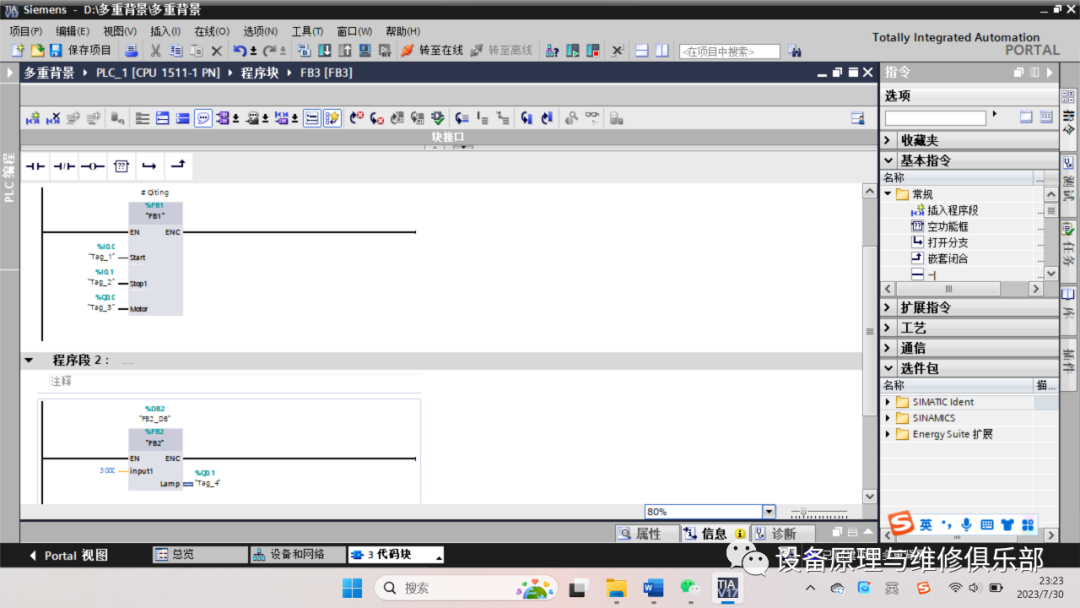

③双击打开函数块FB3，如图4所示：

图4

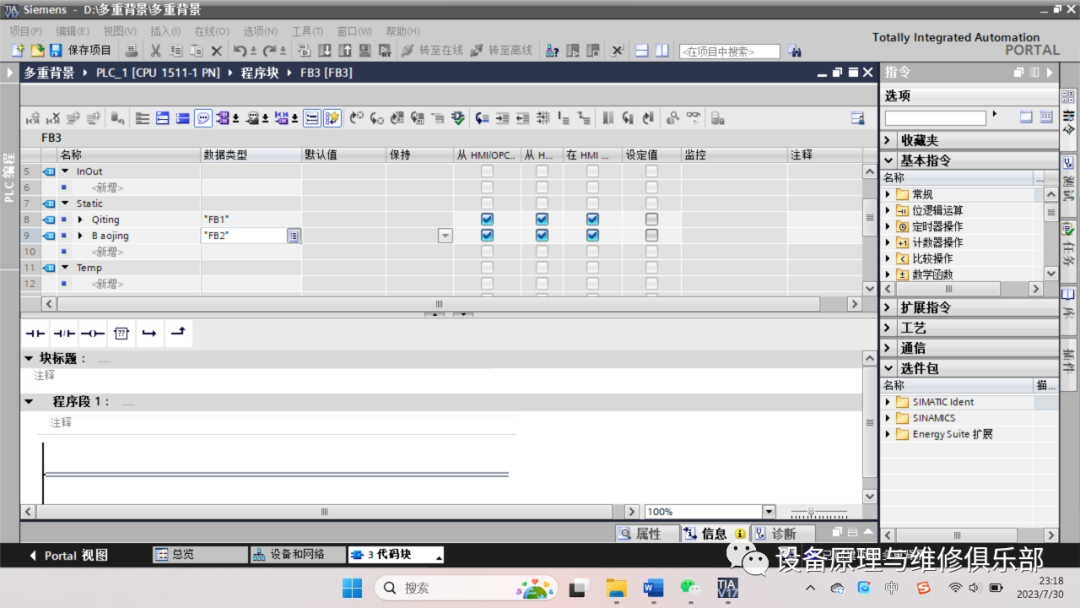

再展开静态变量“Static”，并创建两个静态变量，静态变量“Qiting”的数据类型为“FB1”，静态变量“Baojing”的数据类型为“FB2”。FB3中的梯形图如图5所示。

图5

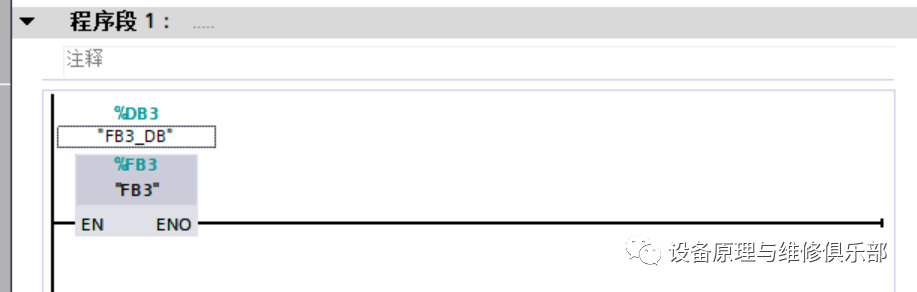

④双击打开组织块Main[OB1]，Main[OB1]中的梯形图如图6所示。

程序段1：

图6

当PLC的定时器不够用时，可用IEC定时器，而IEC定时器(如TON)调用，但如多次调用则需要消耗较多的数据块，而使用多重背景则可减少DB的使用数量。
