求一种STM32单片机玩转TFTLCD彩屏设计方案

一、功能简介

本项目使用Proteus8.12仿真STM32单片机控制器，使用ST7735R彩屏模块等。

主要功能如下：

（1）汉字字符显示；

（2）2D图形显示；

（3）图片显示；

二、软件设计

//显示界面1--汉字字符显示

void _show_demo1(void)

{

FRONT_COLOR=WHITE;

LCD_ShowString(10,10,tftlcd_data.width,tftlcd_data.height,12,"Hai XiaoYi");

FRONT_COLOR=RED;

LCD_ShowString(10,30,tftlcd_data.width,tftlcd_data.height,16,"Hai XiaoYi");

FRONT_COLOR=YELLOW;

LCD_ShowString(10,50,tftlcd_data.width,tftlcd_data.height,24,"Hai XiaoYi");

FRONT_COLOR=GREEN;

LCD_ShowFontHZ(0,80,"彩屏显示");

}

//显示界面2--2D图形显示

void _show_demo2(void)

{

LCD_Fill(10,10,50,30,WHITE);

LCD_DrawFRONT_COLOR(80,10,RED);

LCD_DrawLine_Color(80,20,120,20,YELLOW);

LCD_DrawRectangle(80,30,120,50);

LCD_Draw_Circle(30,60,20);

LCD_DrawLine_Color(10,80,60,130,GREEN);

LCD_DrawLine_Color(10,130,60,80,BLUE);

}

//#include "9dtest_56_pic.h"

#include "calc_56_pic.h"

//#include "earthnet_56_pic.h"

//#include "picture_56_pic.h"

#define PICTURE_START_X30

#define PICTURE_START_Y50

#define PICTURE_SPACE_X10

#define PICTURE_SPACE_Y10

#define PICTURE_WIDTH56

#define PICTURE_HEIGHT56

//显示界面3--图片显示

void _show_demo3(void)

{

LCD_ShowPicture(PICTURE_START_X,PICTURE_START_Y,

PICTURE_WIDTH,PICTURE_HEIGHT,(u8 *)gImage_calc_56_pic);

}

//开机界面显示

void sys_open_show(void)

{

_show_demo1();

delay_ms(1000);

LCD_Clear(BACK_COLOR);

_show_demo2();

delay_ms(1000);

LCD_Clear(BACK_COLOR);

_show_demo3();

delay_ms(1000);

LCD_Clear(BACK_COLOR);

}

//系统参数设置

void sys_parm_set(void)

{

}

//系统数据采集

void sys_data_get(void)

{

}

//系统数据显示

void sys_data_show(void)

{

}

//系统功能控制

void sys_fun_ctrl(void)

{

}

//应用控制系统

void appdemo_show(void)

{

TFTLCD_Init();

sys_parm_init();//系统参数初始化

//sys_open_show();//系统开机显示

while(1)

{

sys_open_show();//系统开机显示

sys_data_get();//系统数据采集

sys_data_show();//系统数据显示

sys_parm_set();//系统参数设置

sys_fun_ctrl();//系统功能控制

}

}

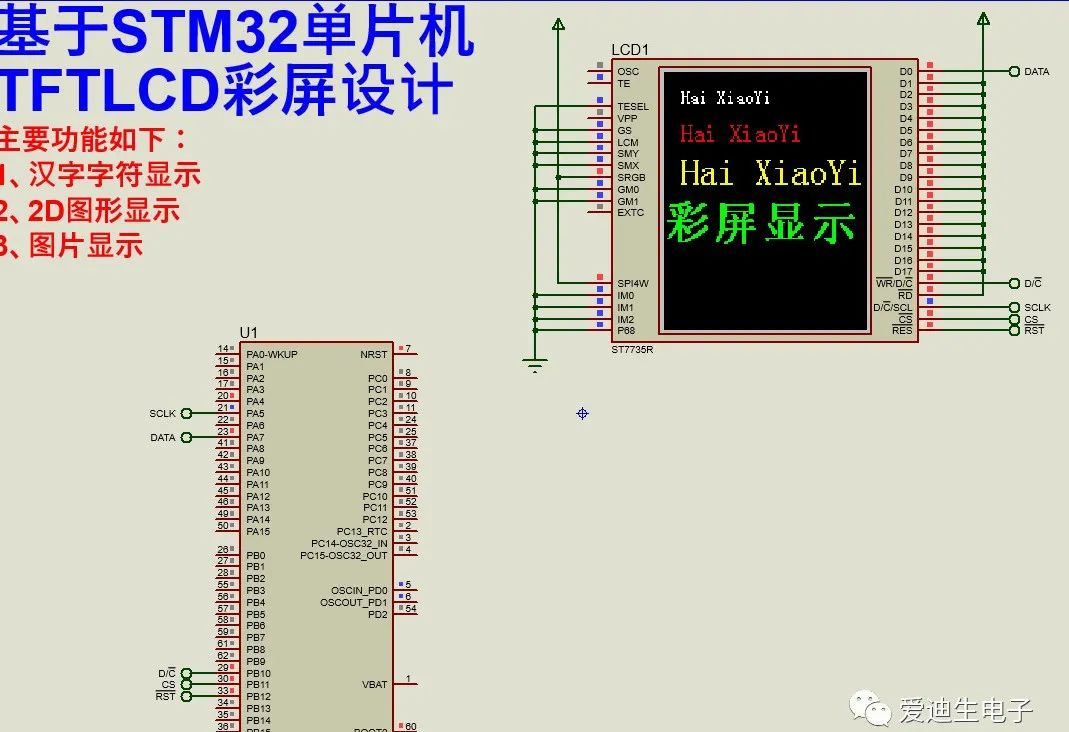

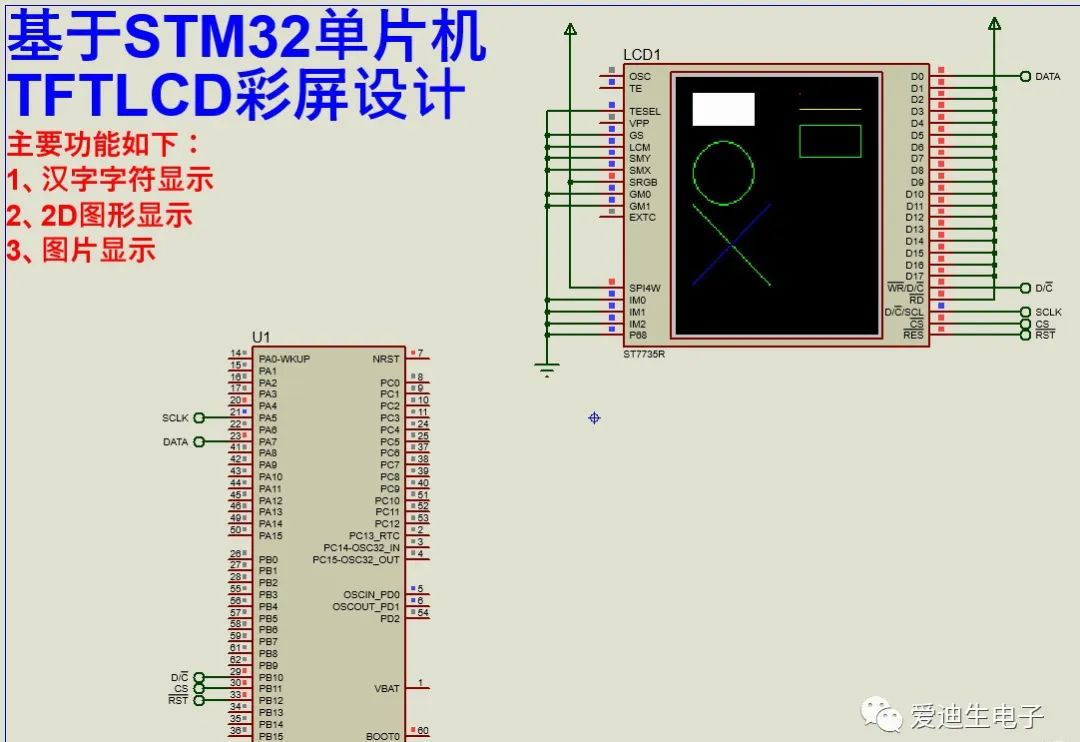

三、实验现象
