STM32 ILI9341驱动TFTLCD屏（三）

上次已经常用的指令封装成函数，今天通过调用这些函数在屏幕上显示图片，让大家进一步了解ILI9341。

要让屏幕显示图片，那就要先把图片转化为计算机能识别的数据.，这里用Image2Lcd这款工具软件，把图片转换成特定的数据格式以用来匹配STM32系统所需要的显示数据格式。

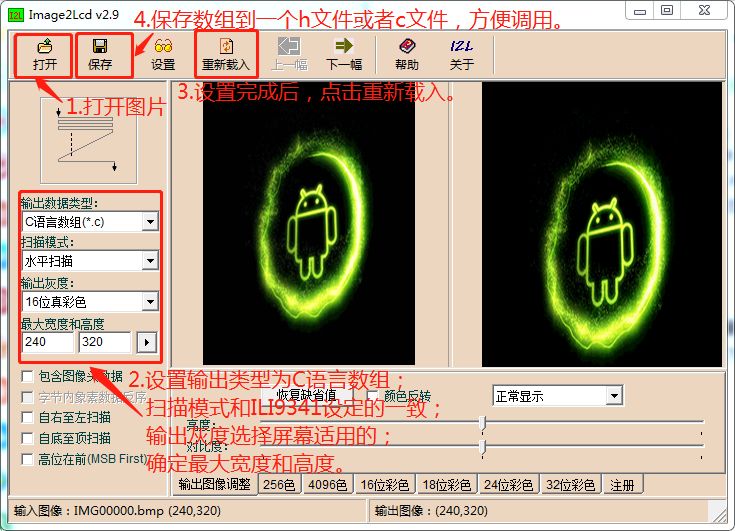

图片转换成特定的数据格式步骤：

（1）把图片尺寸修改为想要显示的大小并保存；

（2）在Image2Lcd中打开要显示的图片；

（3）设置输出类型为C语言数组；扫描模式要和ILI9341的扫描方式一致；输出灰度选择屏幕适用的；确定要显示的宽度和高度；

（4）将生成的数组保存到一个h文件或c文件，方便调用。

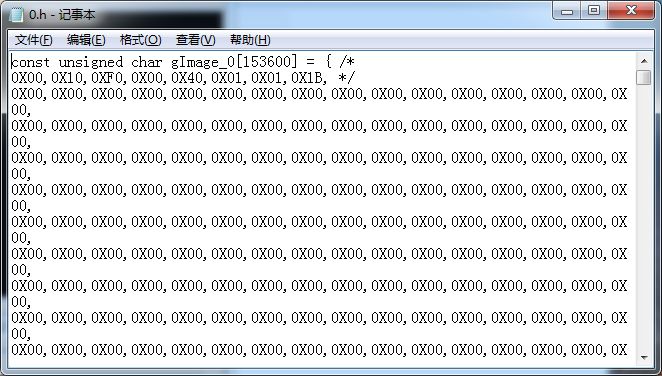

数组保存到文件后，文件会自动打开，图片现在就变成了计算机能识别的C语言数组。下面分别在屏幕上全屏显示图片，局部显示图片，区域显示图片。

1.全屏显示图片

全屏显示图片，只需调用内存写入函数，把生成的数组全部写到显存，显存对应着屏幕上的每个像素点，所以要显示的图片就显示出来了。

#include "stm32f4xx.h"
#include "core_cm4.h"
#include "delay.h"
#include "ili9341.h"
#include "0.h"


int main()
{
  ILI9341_Init();
  ILI9341_WriteMemory((u16 *)gImage_0,240*320);
  while(1);
}

其中头文件0.h放的就是Image2Lcd生成的数组gImage_0。

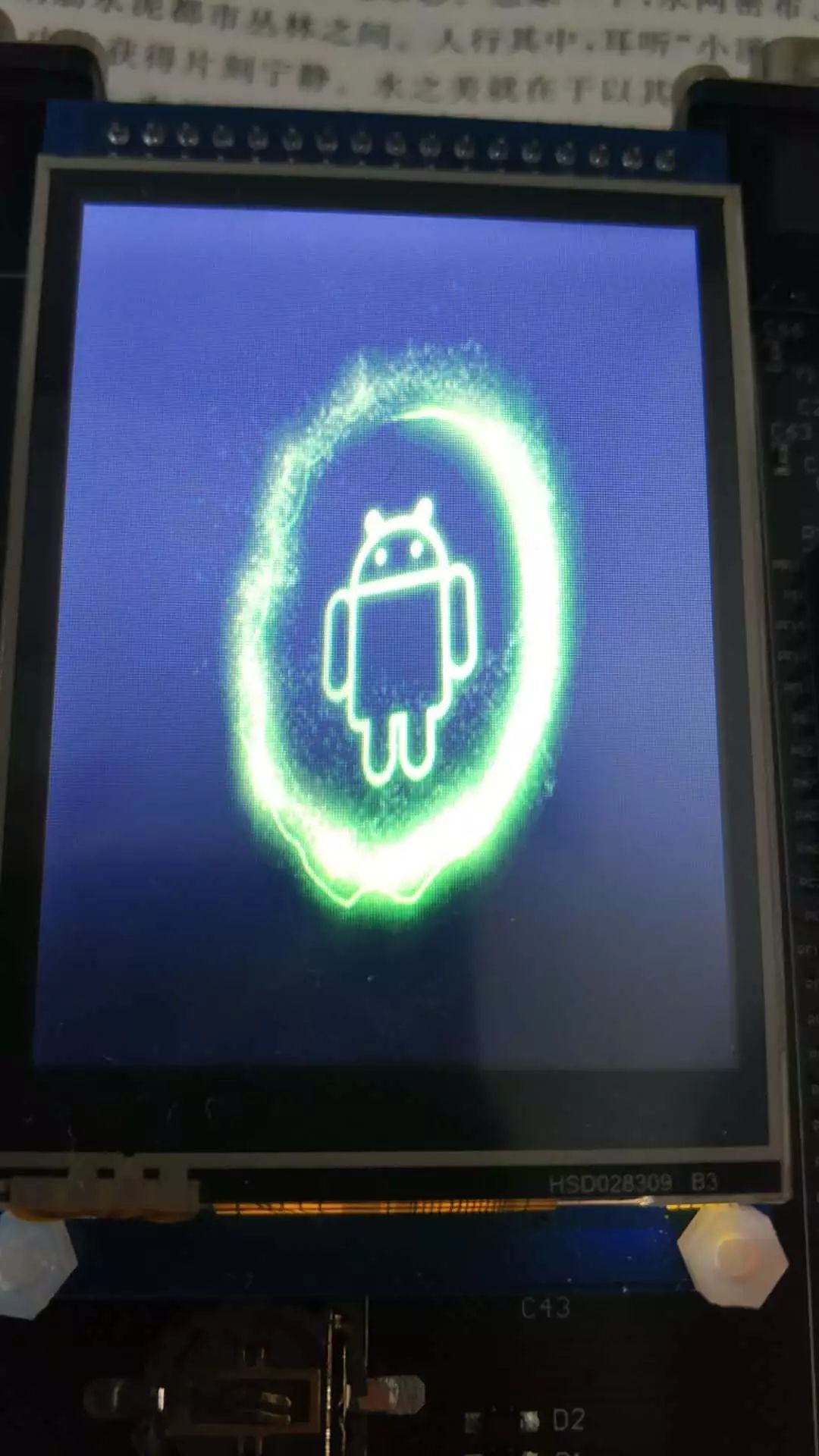

屏幕显示如下

2.局部显示图片

局部显示图片只需在全屏显示图片的基础上再开启局部显示功能，并设置局部范围的起始行和结束行，中间部分为局部区域。

#include "stm32f4xx.h"
#include "core_cm4.h"
#include "delay.h"
#include "ili9341.h"
#include "0.h"


int main()
{
  ILI9341_Init();
  ILI9341_WriteMemory((u16 *)gImage_0,240*320);
  ILI9341_PartialModeOn();
  ILI9341_SetPartialArea(50,270);
  while(1);
}

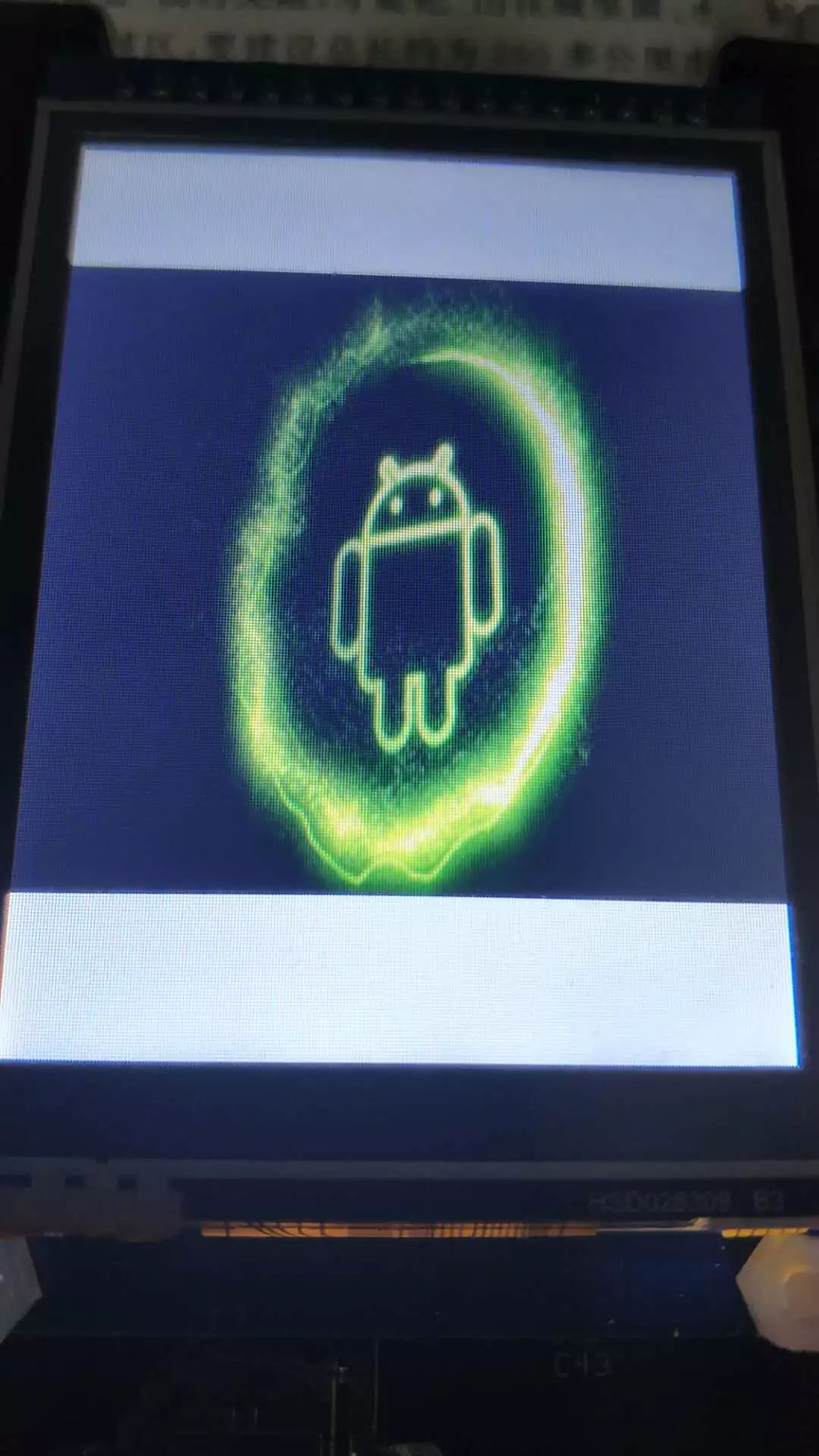

设置局部区域起始行为50，结束行为270，局部区域为220行。屏幕显示如下，只能看到图片的部分区域，其余部分可以当成是被隐藏了，但仍然存在在现存中。这种模式下屏幕的列是不变的，只改变了行显示范围。

3.区域显示图片

要区域显示图片，那就不能用上面240*320像素生成的数组了，要把图片尺寸再进行修改，重新生成数组。

要把图片设定在一个区域内，就要确定行列的起始和结束。可以调用列地址设置和行地址设置，在屏幕上开窗，开完窗后就只能在这个范围内进行操作了。然后再调用写内存函数，把重新生成的数组写入内存中。

#include "stm32f4xx.h"
#include "core_cm4.h"
#include "delay.h"
#include "ili9341.h"
#include "00.h"
#include "01.h"
int main()
{
  ILI9341_Init();

  ILI9341_SetColumnAddr(10,129); //列地址设置
  ILI9341_SetPageAddr(10,169); //页地址设置
  ILI9341_WriteMemory((u16 *)gImage_00,120*160);

  ILI9341_SetColumnAddr(142,216); //列地址设置
  ILI9341_SetPageAddr(190,289); //页地址设置
  ILI9341_WriteMemory((u16 *)gImage_01,75*100);
  while(1);
}

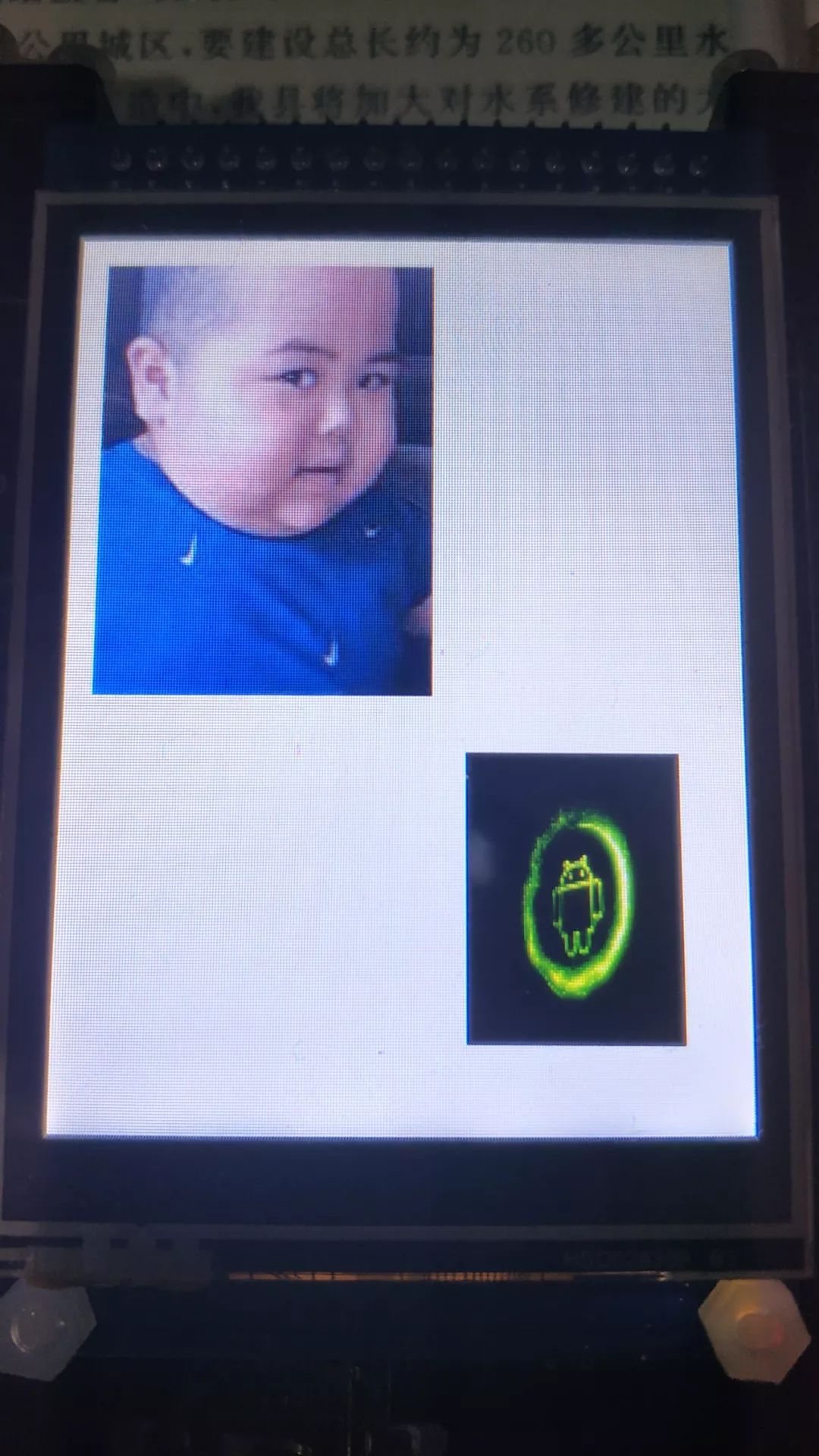

屏幕显示如下

设置了行列地址，就能在屏幕上任意位置进行操作了。不同区域显示多张照片时，要重新设置行列地址，否则默认在之前的区域内进行操作。ILI9341初始化时默认操作范围为全屏。如果初始化完成后想对全屏进行操作，就不需要设置行列地址。
