STM32 SPI读写W25Q64（三）

GPIO口模拟SPI读写W25Q64的基本内容已经跟大家介绍完了，今天跟大家介绍下如何通过串口接收文件并保存到W25Q64中。

由于文件是通过串口中断接收的，如果只定义一个缓冲区，有可能缓冲区的内容在写入W25Q64时就被串口中断接收到的内容覆盖，造成数据丢失，所以通过定义两个缓冲区，分时进行接收和保存数据。

串口中断及变量定义

u8 Usart1_buf[2][USART1_BUF_SIZE] = {0};
u8 Usart1_OK = 0;


u16 cnt = 0;
u8 recStart = 0;
u8 timeout = 0;
u8 pos = 0;
void USART1_IRQHandler()
{
  recStart = 1;
  timeout = 0;

  if((USART1- >SR & (1< < 5)) != 0)    //接收中断
  {
    Usart1_buf[pos][cnt] = USART1- >DR;
    cnt++;
    if(cnt == USART1_BUF_SIZE)
    {
      Usart1_OK = 1;
      cnt = 0;
      pos++;
      pos%=2;
    }
  }
  else
    USART1- >SR = 0;
}

主函数通过判断接收中断存储串口中断缓冲区数据到W25Q64。并判断接收数据是否超时作为文件接收完成的标志。接收完成后将保存到W25Q64的内容全部读取并打印到串口。

#include "stm32f4xx.h"
#include "led.h"
#include "core_cm4.h"
#include "usart.h"
#include "delay.h"
#include "stdio.h"
#include "W25Q64.h"


int main()
{
  u32 add = 0;
  u16 i = 0;

  NVIC_SetPriorityGrouping(5);    //4层嵌套，4个响应优先级
  Usart1_Init(115200);
  W25Q64_Init();

  printf("擦除扇区0、1......rn");
  W25Q64_SectorErase(0);
  W25Q64_SectorErase(4096);
  printf("擦除完成，请发文件！rn");

  while(1)
  {
    if(Usart1_OK == 1)
    {
      Usart1_OK = 0;

      if(pos == 0)  //写缓冲区1
        W25Q64_PageProgram(add,Usart1_buf[1],256);
      else if(pos == 1)  //写缓冲区0
         W25Q64_PageProgram(add,Usart1_buf[0],256);

      add += 256;
    }
    //      //判断是否超时
    if(recStart == 1)
    {
      Systick_Delayms(5);
      timeout++;
      if(timeout >10)
      {
        recStart = 0;
        timeout = 0;
        //存储最后一次接收到数据
        W25Q64_PageProgram(add,Usart1_buf[pos],cnt);
        printf("文件接收完毕！rn");

        add = 0;
        for(i=0;i< 24;i++)
        {
          W25Q64_ReadBytes(add,Usart1_buf[0],USART1_BUF_SIZE-1);
          Usart1_buf[0][USART1_BUF_SIZE-1] = '�';
          printf("%s",(const char *)Usart1_buf[0]);
          add += USART1_BUF_SIZE-1;
        }
      }
    }
  }
}

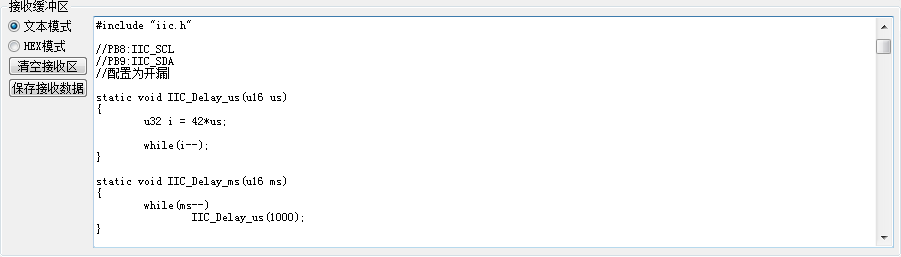

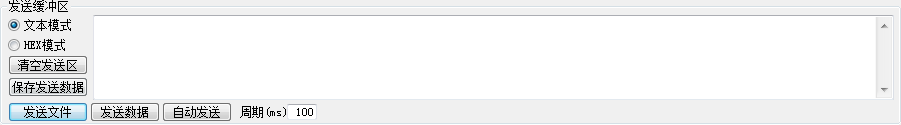

编译后将程序烧入开发板，打开串口助手发送一个iic.c文件，发送完成后，串口助手接收到的内容和iic.c文件内容完全一致，串口接收文件并保存到W25Q64成功。
