I2C传输发生timeout时

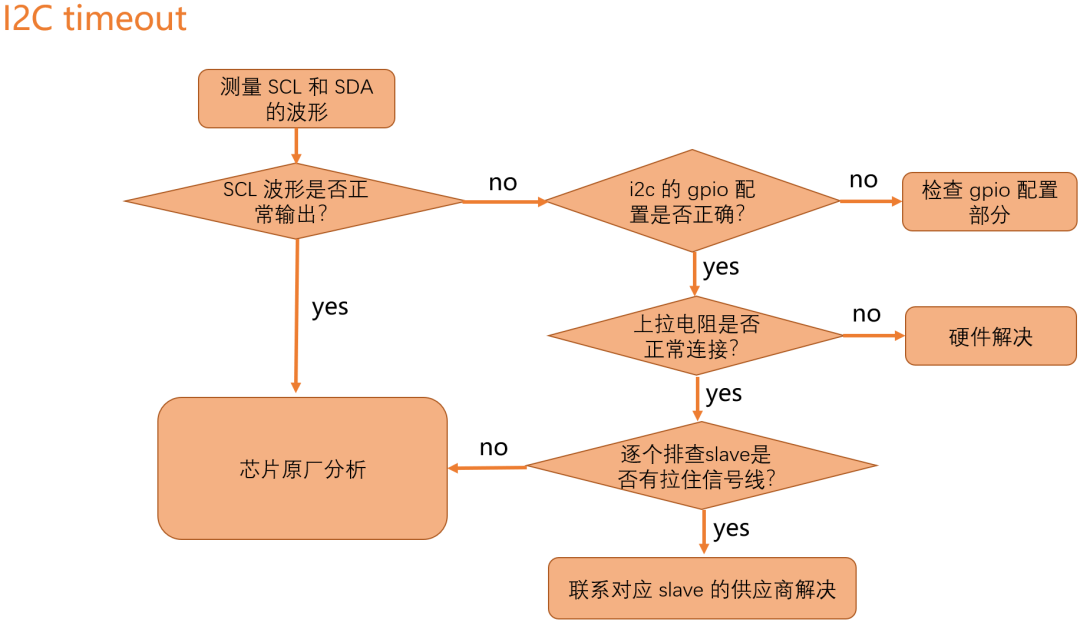

I2C timeout

当 I2C 传输发生 timeout 时，一般 kernel log 会有类似如下打印：

［48.197718］［xxx］i2c i2c-1： addr:0xa，transfer timeout

1、GPIO check 以下几个部分

GPIO 电流驱动能力

GPIO 工作模式是否是 I2C 模式

GPIO 是否有内部上拉电阻

GPIO 默认电平状态

2、排查 slave 顺序

log 中第一个发生 timeout 的 slave

有 power 控制和 reset 控制的 slave

other slave

复现问题后，可以手动将相应外设去掉，确认是哪个外设将 i2c bus 拉住，再与供应商沟通，debug 一下该 IC 状态，理清拉住 i2c bus原因。
