I2C设备驱动的两个数据结构

设备驱动

I2C 设备驱动重点关注两个数据结构：i2c_client 和 i2c_driver。i2c_client 就是描述设备信息的，i2c_driver 描述驱动内容。

一个设备对应一个 i2c_client，每检测到一个 I2C 设备就会给这个 I2C 设备分配一个 i2c_client。

i2c_driver 中包含 probe 函数和 device_driver 结构体。如果使用设备树的话，需要设置 device_driver 的 of_match_table 成员变量，也就是驱动的兼容(compatible)属性。

当 I2C 设备和驱动匹配以后，probe 函数就会执行。

因此，对于 Linux 来讲，不区分 I2C 控制器和 I2C 从机设备，用的都是同一套东西，即【总线、设备、驱动】框架，都有 probe 函数。

设备树

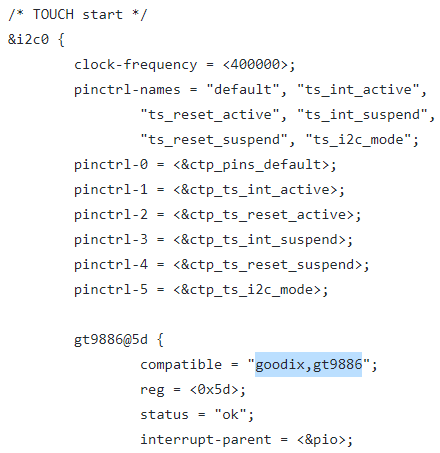

注意，I2C 设备在设备树中必须挂到对应的总线下，如图是在 &i2c0 下。

驱动

当驱动和设备匹配时，probe 函数开始执行，重要的地方博主都写了注释

static int goodix_i2c_probe(struct i2c_client *client,
 const struct i2c_device_id *dev_id)
{
 struct goodix_ts_device *ts_device = NULL;
 struct goodix_ts_board_data *ts_bdata = NULL;
 int r = 0;

  //检查 I2C 控制器支持是否支持标准 I2C 协议
 r = i2c_check_functionality(client- >adapter,I2C_FUNC_I2C);

 /* 板级信息分配内存 */
 ts_bdata = devm_kzalloc(&client- >dev,sizeof(struct goodix_ts_board_data), GFP_KERNEL);
 ts_device = devm_kzalloc(&client- >dev,sizeof(struct goodix_ts_device), GFP_KERNEL);

  //填充结构体元素
 /* use pinctrl in core.c */
 ts_bdata- >pinctrl_dev = client- >adapter- >dev.parent;

 ts_device- >name = "GT9886 TouchDevcie";
 ts_device- >dev = &client- >dev;
 ts_device- >board_data = ts_bdata;
 ts_device- >hw_ops = &hw_i2c_ops;
 touch_filter_bdata = ts_bdata;

 /* ts core device */
 goodix_pdev = kzalloc(sizeof(struct platform_device), GFP_KERNEL);

  //填充结构体元素
 goodix_pdev- >name = GOODIX_CORE_DRIVER_NAME;
 goodix_pdev- >id = 0;
 goodix_pdev- >num_resources = 0;
 goodix_pdev- >dev.platform_data = ts_device;
 goodix_pdev- >dev.release = goodix_pdev_release;

 r = platform_device_register(goodix_pdev);

 /* register platform driver*/
 r = goodix_ts_core_init();

  ......
}

I2C 从机设备驱动中的 probe 函数和器件强相关，各家撰写方式不一样。

在 I2C 设备驱动中，除了 init、exit、probe、remove 函数外，还要实现 read、write 函数才行。
