如何实现一种基于FPGA的横向FIR滤波器设计？

横向FIR滤波器的设计

设经过AD采集得到的输入序列为x(n)，其通过单位冲激响应为h(n)的因果FIR滤波器后，输出y(n)在时域可表示为线性卷积和的形式：

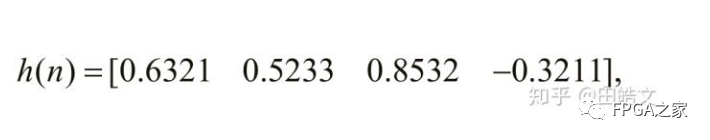

其中N-1为FIR滤波器阶数（也称抽头数），可以明显的看出h(n)是长度为抽头数加一的有限长序列，不失一般性的设抽头数为3的FIR单位冲激响应h(n)为，

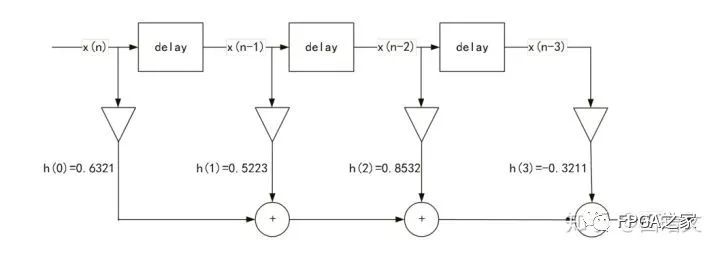

依卷积和画出信号流程图如下，

我们必须明确这里的自变量n表示的并非是连续时间，而是第N次AD采样。

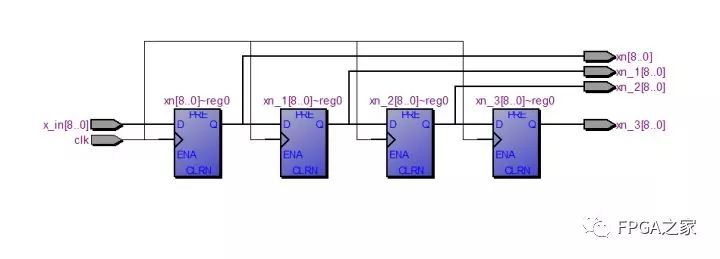

首先根据流程图所示，我们需要设计一个关于x(n)的移位电路，其RTL视图如下，

如图所示的x(n)的移位功能在Verilog中可以通过如下代码实现，注意clk是与数据同步的AD的采样率时钟（AD当前数据建立后，采用一个脉冲标志可实现）。

input clk;
input signed[8:0] x_in;
output reg signed [8:0] xn;
output reg signed [8:0] xn_1;
output reg signed [8:0] xn_2;
output reg signed [8:0] xn_3;
always@(posedge clk)
begin
xn   <= x_in;//x(n)
xn_1 <= xn;//x(n-1)
xn_2 <= xn_1;//x(n-2)
xn_3 <= xn_2;//x(n-3)
end

其次，为了设计方便，需要将浮点数转换为定点运算，注意，N位的数据完成N*N乘法后，其结果的长度为2N位，为了配合乘法运算，我们需要采用18位补码表示有符号数据（MSB为符号位），并对浮点数进行8位的量化处理（乘以256转换为定点数运算，运算结果除以256可得到相应的浮点数），那么上述的系统的冲激响应h(n)可表示为（这里不可避免的引入了量化误差），

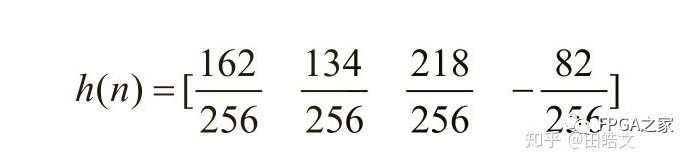

对应的18位补码有符号十进制数为，

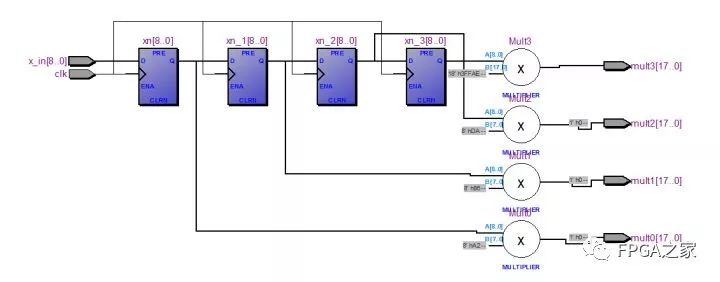

电路RTL视图如下，

如图所示的x(n)移位后对应的乘法功能在Verilog中可以通过如下代码实现。

input clk;
input signed[8:0] x_in;
output signed [17:0] mult0;
output signed [17:0] mult1;
output signed [17:0] mult2;
output signed [17:0] mult3;
reg signed [8:0] xn;
reg signed [8:0] xn_1;
reg signed [8:0] xn_2;
reg signed [8:0] xn_3;
always@(posedge clk)
begin
xn   <= x_in;//x(n)
xn_1 <= xn;//x(n-1)
xn_2 <= xn_1;//x(n-2)
xn_3 <= xn_2;//x(n-3)
end
assign mult0 = xn * 18'd162;//x(n)  *h(0)
assign mult1 = xn_1 * 18'd134;//x(n-1)*h(1)
assign mult2 = xn_2 * 18'd218;//x(n-2)*h(2)
assign mult3 = xn_3 * 18'd262062;//x(n-3)*h(3)

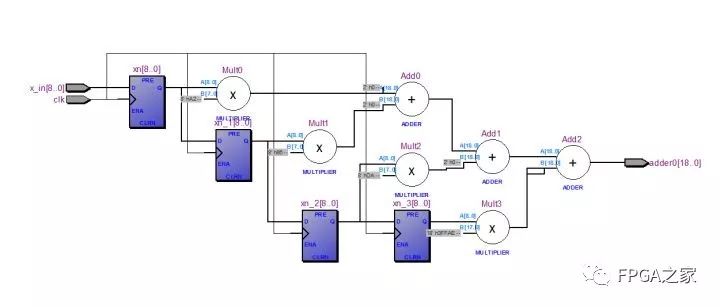

最后，采用一级加法电路完成整个求卷积和的过程，需要注意的是，有符号的加法操作，需要对符合位进行保护，完成加法后数据的长度应设为2*N+log2(Tap+1)-1(其中Tap表示抽头数)，则本文需要的加法寄存器的长度为为19位（2*9+log(4)-1），并且取其高11位作为y(n)输出（该操作等于除以256）其电路RTL视图如下，

该结构的总体Verilog代码如下。

module fir(
input clk,
input signed[8:0] x_in,
output signed [10:0] y_out
);
reg signed [8:0] xn;
reg signed [8:0] xn_1;
reg signed [8:0] xn_2;
reg signed [8:0] xn_3;

wire signed [17:0] mult0;
wire signed [17:0] mult1;
wire signed [17:0] mult2;
wire signed [17:0] mult3;
wire signed [18:0] adder0;

always@(posedge clk)
begin
xn   <= x_in;//x(n)
xn_1 <= xn;//x(n-1)
xn_2 <= xn_1;//x(n-2)
xn_3 <= xn_2;//x(n-3)
end

assign mult0 = xn * 18'd162;//x(n)  *h(0)
assign mult1 = xn_1 * 18'd134;//x(n-1)*h(1)
assign mult2 = xn_2 * 18'd218;//x(n-2)*h(2)
assign mult3 = xn_3 * 18'd262062;//x(n-3)*h(3)

assign adder0 = mult0 + mult1 + mult2 + mult3; //adder0(n)=x(n)*h(0)+x(n-1)*h(1)+x(n-2)*h(2)+x(n-3)*h(3)
assign y_out = adder0[18:8];//y(n)=adder0(n)/256
endmodule

基于ModelSim求系统冲激响应与矩形脉冲响应

列写testbench如下，

`timescale 1ns/1ns`define ad_clk 20

module fir_tb;
regclk;
reg signed[8:0] x_in;
wire signed [10:0] y_out;

fir fir(
.clk(clk),
.x_in(x_in),
.y_out(y_out)
);
initial clk = 1;
always#(`ad_clk/2) clk = ~clk;

initial
begin
x_in = 9'd0;
#(`ad_clk*20);
#3;
x_in = 9'd100;
#(`ad_clk);
x_in = 9'd0;
#(`ad_clk*20);
x_in = 9'd100;
#(`ad_clk);
x_in = 9'd100;
#(`ad_clk);
x_in = 9'd100;
#(`ad_clk);
x_in = 9'd100;
#(`ad_clk);
x_in = 9'd100;
#(`ad_clk);
x_in = 9'd0;
#(`ad_clk*20);
$stop;
end
endmodule

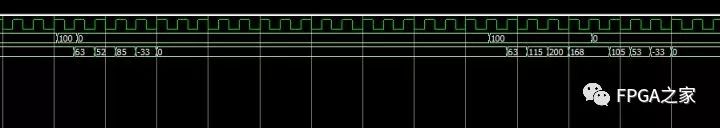

仿真求得对应的响应为

显然，当输入为x(n)=100δ(n)时,输出为y(n)=100h(n)（存在着量化误差），输入为x(n)=100[u(n)-u(n-5)]时，输出y(n)=[63δ(n) 115δ(n-1) 200δ(n-2) 168δ(n-3) 168δ(n-4) 105δ(n-5) 53δ(n-6) -33δ(n-7)]。
