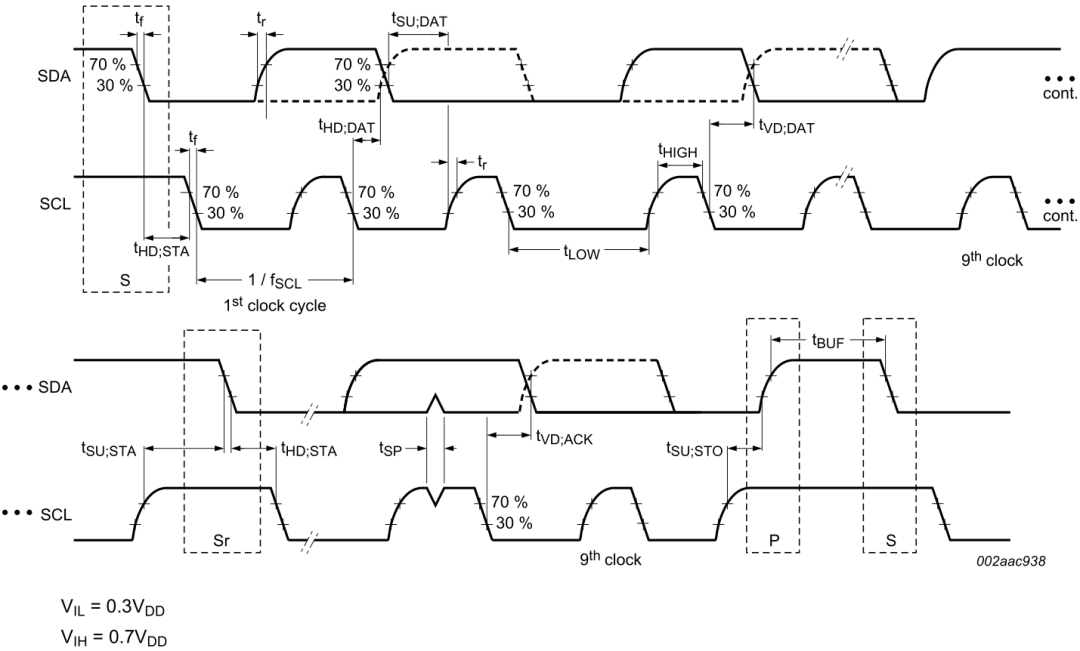

想要深入探讨 I2C 协议，必须深刻理解各种时间的定义（F/S-mode）
| 标识符 | 定义 |
|---|---|
| tf | 信号下降时间 |
| tr | 信号上升时间 |
| tLOW | 信号低电平时间 |
| tHIGH | 信号高电平时间 |
| tHD;DAT | 数据保持时间 |
| tSU;DAT | 数据建立时间 |
| tSP | 输入滤波器必须抑制的毛刺脉宽 |
| tBUF | 启动和停止条件的空闲时间 |
| tHD;STA | 重复起始条件的保持时间 |
| tSU;STA | 重复起始条件的建立时间 |
| tSU;STO | 停止条件建立时间 |
Sr 重新启动，S 启动，P 停止。
note：SCL 高电平的时候，SDA 是高就是 1，是低就是 0。SCL 低电平期间，SDA 变换数据。
note：起始条件很容易理解，重复起始条件就是没有STOP，再来了一个 START，然后发送另外一个从设备 ID，访问其他从设备。
