I2C子系统定义术语介绍

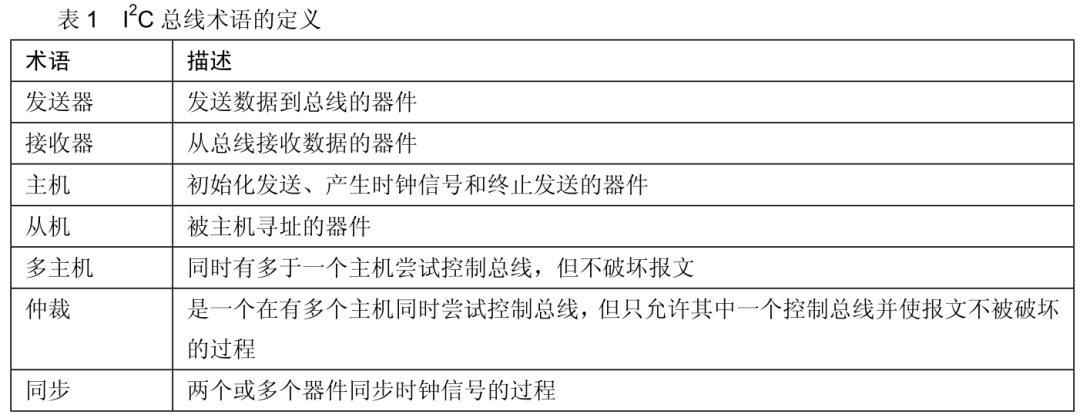

定义术语

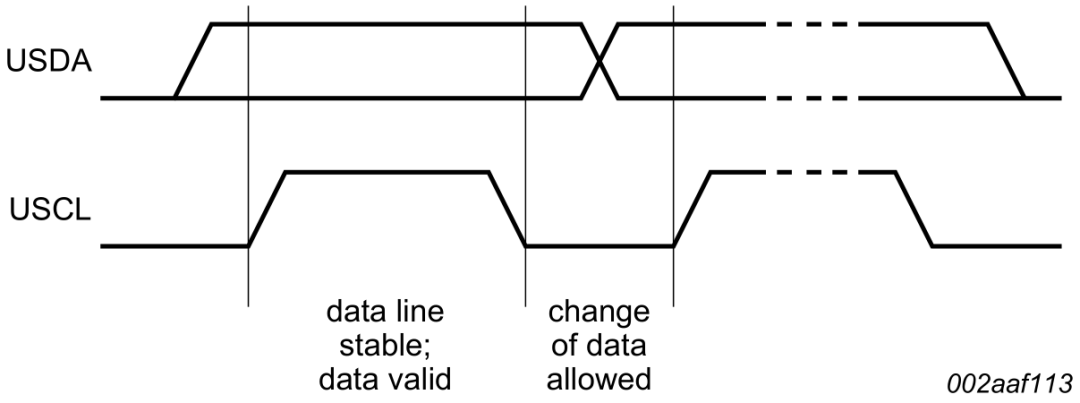

1、数据有效性

在 SCL 高电平期间，SDA 必须稳定，所以一般情况下，SCL 高电平宽度小，SDA 高电平宽度大，用示波器看也是这样的。

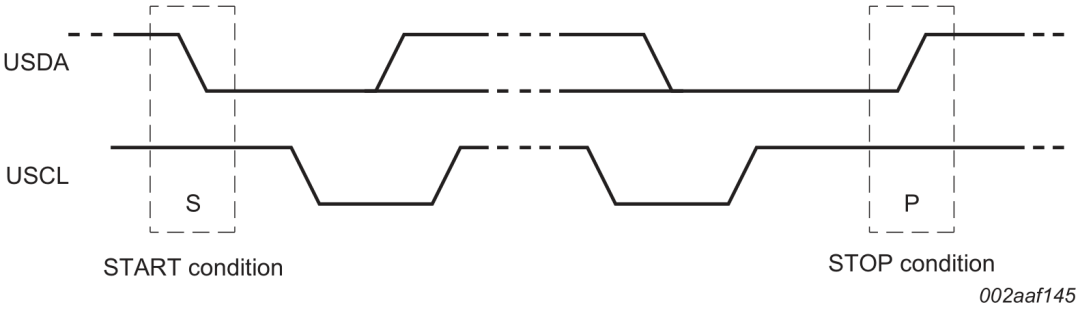

2、起始条件和停止条件

起始条件：SCL 高电平时，SDA 由高变低。

停止条件：SCL 高电平时，SDA 由低变高。

一般每传输一个字节（8 bit），就会重新开始。SDA 在 SCL 是低电平期间变换数据，不可以在 SCL 高电平期间变换数据，否则会认为是起始和停止条件。

传输长度必须是一个字节（8 bit）

每次传输的字节不受限制

数据必须以 MSB 开头进行传输，也就是先传输最高位

从机可以将时钟线 SCL 保持在低位，迫使主机进入等待状态。

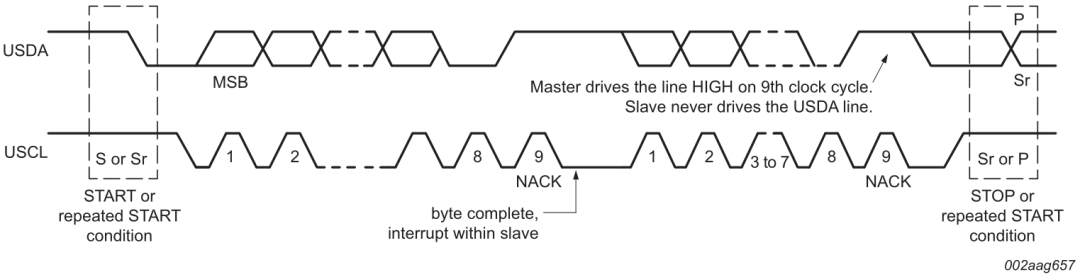

3、ACK or NACK

每次传输完一个字节以后，从设备要进行一个回应，回应 ACK 或者 NACK。

ACK ：在传输 8 bit 以后，在第九个 bit ，SCL 高电平，如果 SDA 是低电平，说明回应了 ACK。

NACK：在传输 8 bit 以后，在第九个 bit ，SCL 高电平，如果 SDA 是高电平，说明回应了 NACK。

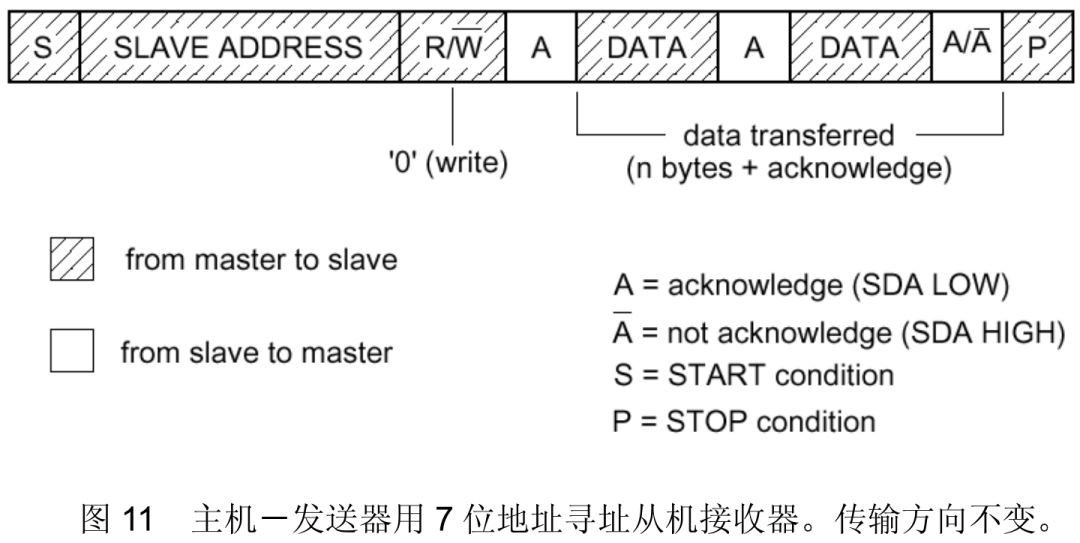

4、write data

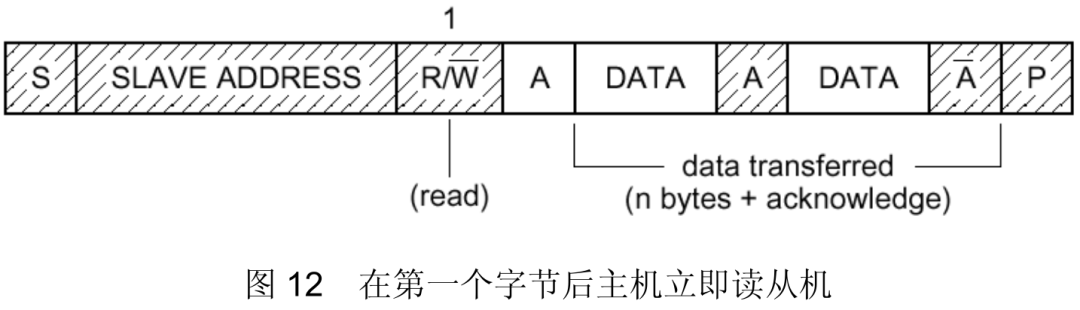

5、read data

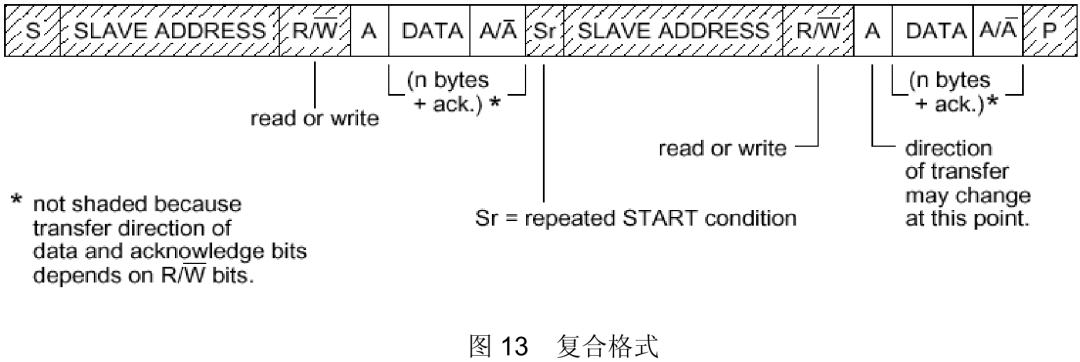

6、复合格式

7、I2C Transfer Regulation

以 START 条件开始

以 STOP 条件结束

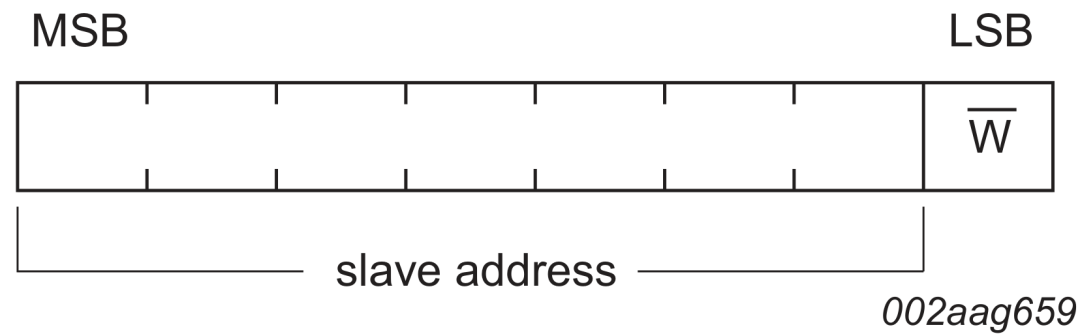

传输的第一个字节为 7bit 从机地址 + 1bit 读写位

每个总线上的设备都会比较 STRAT 信号后面的 7bit 地址与自己的地址是否匹配

每个 byte（8 bits） 后面都会有 ACK 或者 NACK

在 START 信号或者 repeated START 信号后，从机必须重置自己的总线逻辑

一个 START 后面紧跟着一个 STOP 信号，是非法格式

主机 master 可以不产生 STOP 信号，而是直接产生一个 repeated START信号+另外一个设备地址，直接开始访问另外一个设备

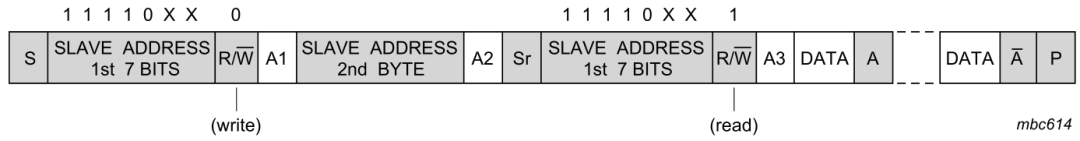

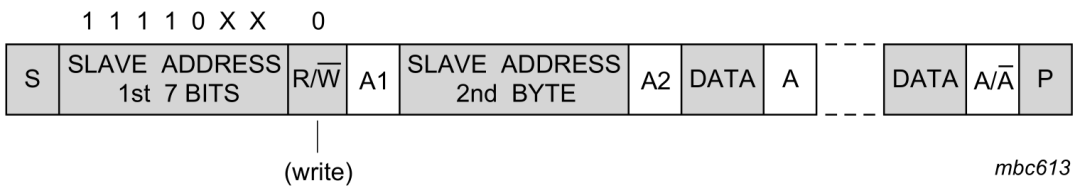

8、10-bit addressing

解析如下：

A9-A0 表示 10bits 地址
