I2C总线能挂多少设备

I2C 总线能挂多少设备？

7-bit address ：2 的 7 次方，能挂 128 个设备。

10-bit address ：2 的 10 次方，能挂 1024 个设备。

但是 I2C 协议规定，总线上的电容不可以超过 400pF。管脚都是有输入电容的，PCB上也会有寄生电容，所以会有一个限制。

实际设计中经验值大概是不超过 8 个器件。

总线之所以规定电容大小，是因为 I2C 使用的 GPIO 为开漏结构，要求外部有电阻上拉，电阻和总线电容产生了一个 RC
延时效应，电容越大信号的边沿就越缓，有可能带来信号质量风险（方波变三角波）。

传输速度越快，信号的窗口就越小，上升沿下降沿时间要求更短更陡峭，所以 RC 乘积必须更小。

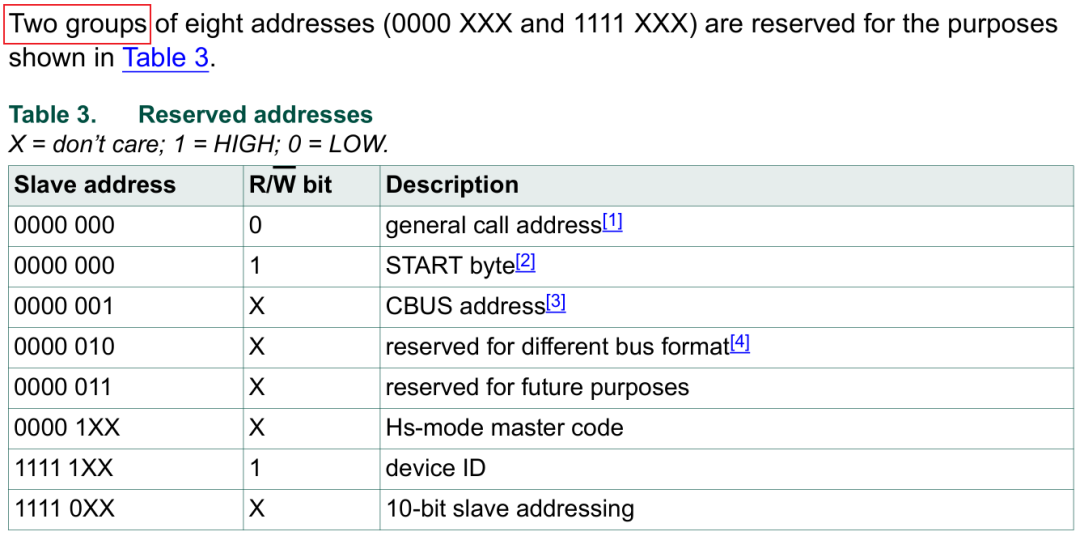

note：要把预留设备地址去除，保留地址如下：

note：写的是 two groups，而不仅仅是八个，0000 XXX 和 1111 XXX 系列地址都是保留的。
