I2C中什么是线与功能

线与功能

线与：所有 GPIO 输出高就是高，只要有一个输出低，整条线上面的都是低，这就是“与”的意思。

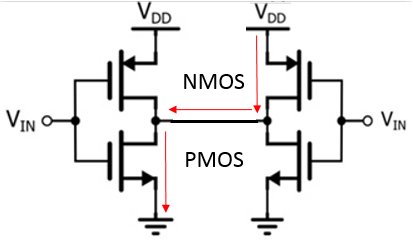

推挽结构下，两个GPIO口连接到一根线上，假如左边的PMOS导通，右边的NMOS导通，Vdd就会通过两个MOS管直接接地，由于MOS管导通电阻不大，会导致电流很大，直接损坏这两个GPIO口，因此，推挽输出不支持线与。

推挽结构在这种情况下会损坏GPIO口。

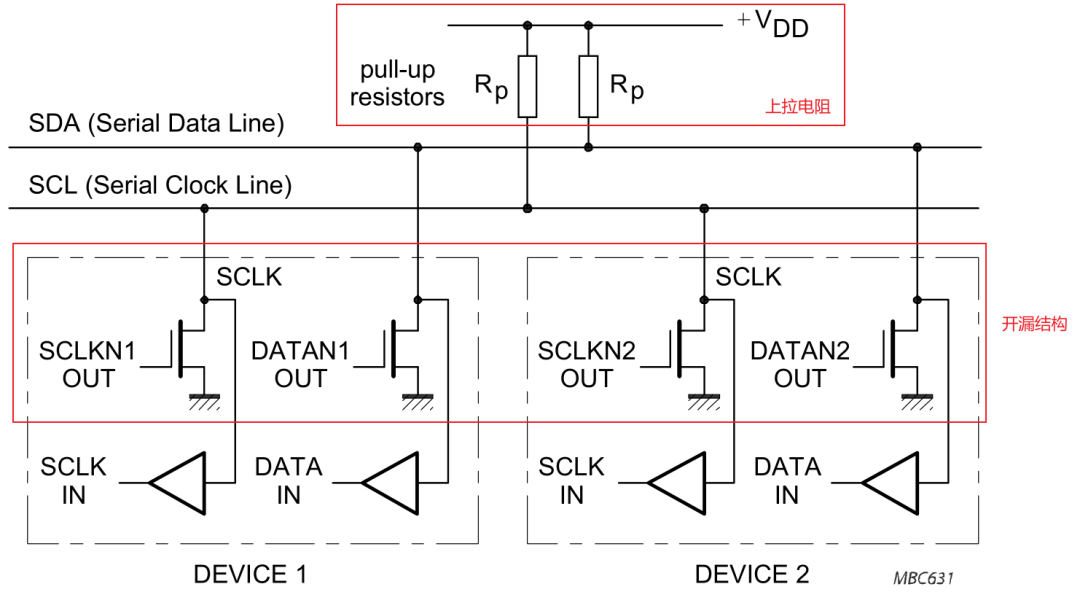

开漏：假如很多GPIO是开漏结构，接到了一根线。开漏结构输出的高电平靠外部上拉，假如有一个GPIO接地，那么电流会通过上拉电阻流进GPIO口接地，因为有上拉电阻的存在，所以不会损坏GPIO口。

线与，是 I2C 协议的基础！线与：当总线上只要有一个设备输出低电平，整条总线便处于低电平状态，这时候总线被称为占用状态。
