CAN电气特性属性

CAN 电气属性

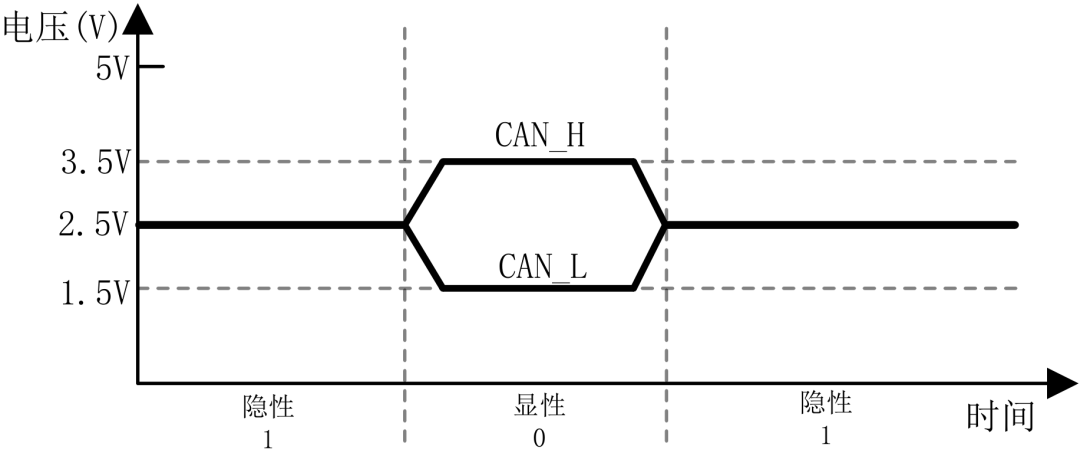

CAN 总线使用两根线来连接各个单元：CAN_H 和 CAN_L，CAN 控制器通过判断这两根线上的电位差来得到总线电平，CAN总线电平分为显性电平和隐性电平两种。显性电平表示逻辑“0”，此时 CAN_H 电平比 CAN_L 高，分别为 3.5V 和 1.5V，电位差为2V。隐形电平表示逻辑“1”，此时 CAN_H 和 CAN_L 电压都为 2.5V 左右，电位差为 0V。CAN总线就通过显性和隐形电平的变化来将具体的数据发送出去，如图所示：

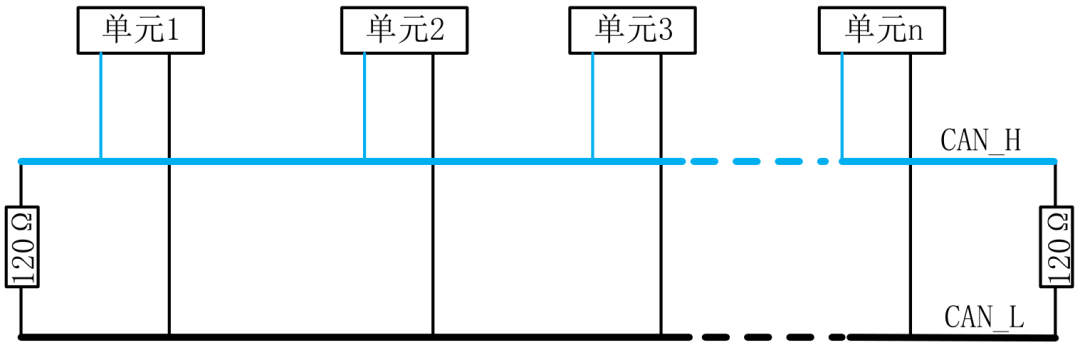

CAN 总线上没有节点传输数据的时候一直处于隐性状态，也就是说总线空闲状态的时候一直处于隐性。CAN 网络中的所有单元都通过 CAN_H 和
CAN_L 这两根线连接在一起，如图所示：

途中所有的 CAN 节点单元都采用 CAN_H 和 CAN_L 这两根线连接在一起，CAN_H 接CAN_H、CAN_L 接 CAN_L，CAN总线两端要各接一个 120Ω的端接电阻，用于匹配总线阻抗，吸收信号反射及回拨，提高数据通信的抗干扰能力以及可靠性。

CAN 总线传输速度可达 1Mbps/S，最新的 CAN-FD 最高速度可达 5Mbps/S，甚至更高，感兴趣的可以自行查阅相关资料。CAN传输速度和总线距离有关，总线距离越短，传输速度越快。
