CAN协议的几种帧格式介绍

遥控帧

接收单元向发送单元请求数据的时候就用遥控帧，遥控帧由 6 个段组成：

①、帧起始，表示数据帧开始的段。②、仲裁段，表示该帧优先级的段。③、控制段，表示数据的字节数及保留位的段。④、CRC段，检查帧的传输错误的段。⑤、ACK 段，表示确认正常接收的段。⑥、帧结束，表示数据帧结束的段。

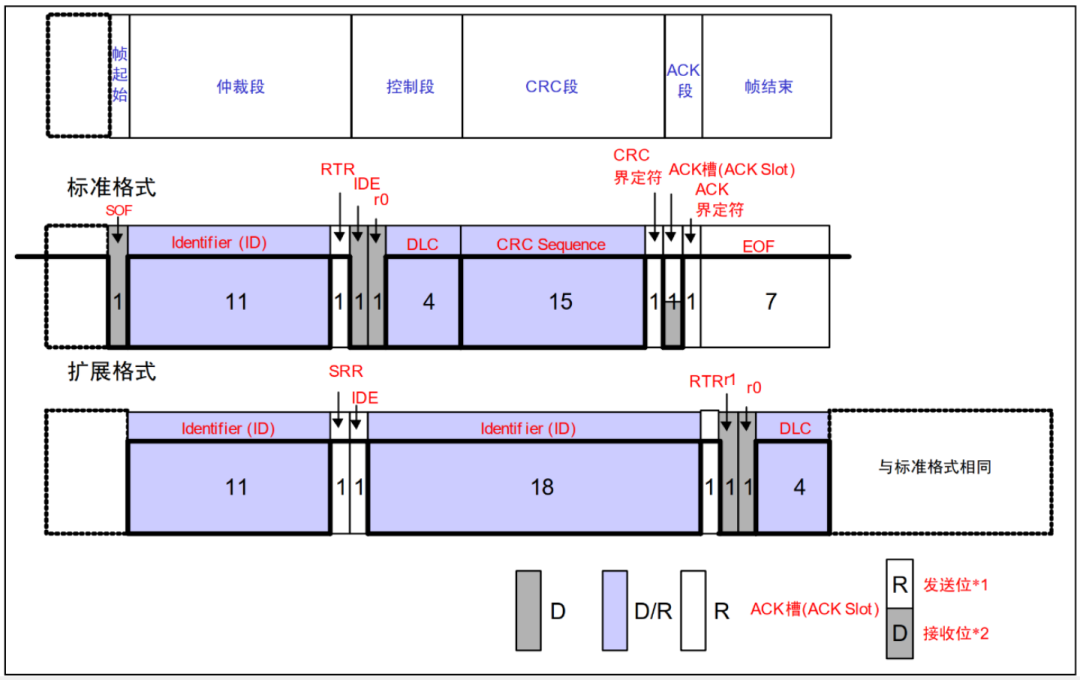

遥控帧结构如图所示：

从图可以看出，遥控帧结构基本和数据帧一样，最主要的区别就是遥控帧没有数据段。遥控帧的 RTR 位为隐性的，数据帧的 RTR 位为显性，因此可以通过RTR 位来区分遥控帧和没有数据的数据帧。遥控帧没有数据，因此 DLC 表示的是所请求的数据帧数据长度，遥控帧的其他段参考数据帧的描述即可。

错误帧

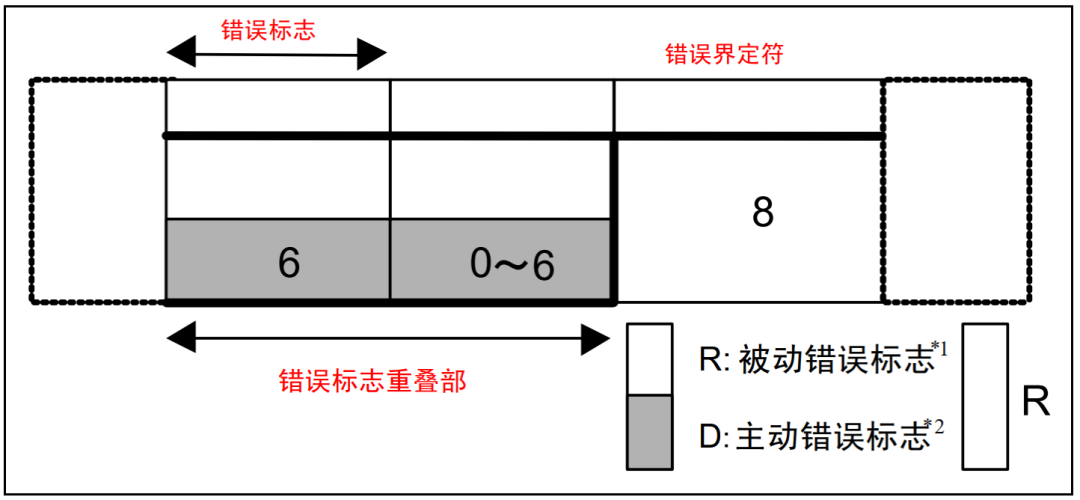

当接收或发送消息出错的时候使用错误帧来通知，错误帧由错误标志和错误界定符两部分组成，错误帧结构如图所示：

错误标志有主动错误标志和被动错误标志两种，主动错误标志是 6 个显性位，被动错误标志是 6 个隐性位，错误界定符由 8 个隐性位组成。

过载帧

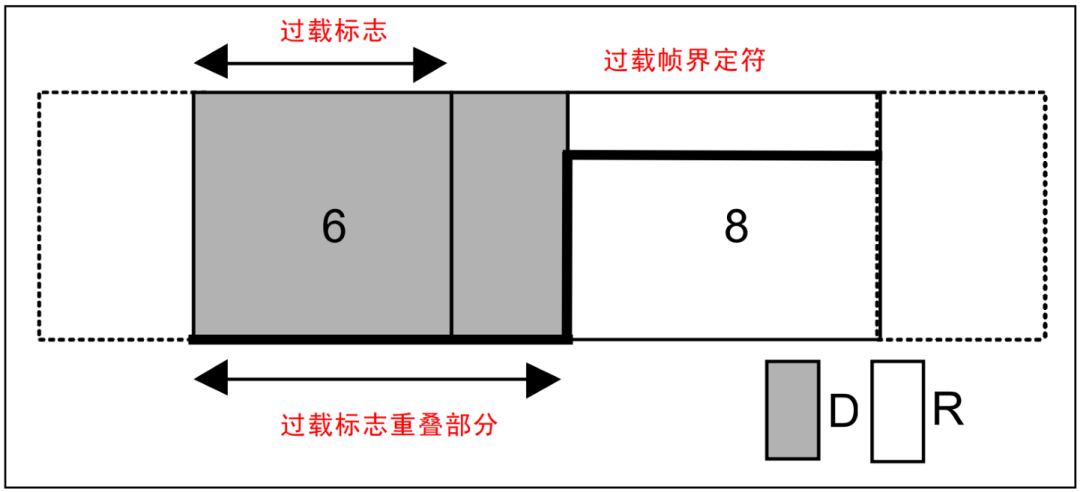

接收单元尚未完成接收准备的话就会发送过载帧，过载帧由过载标志和过载界定符构成，过载帧结构如图所示：

过载标志由 6 个显性位组成，与主动错误标志相同，过载界定符由 8 个隐性位组成，与错误帧中的错误界定符构成相同。

帧间隔

帧间隔用于分隔数据帧和遥控帧，数据帧和遥控帧可以通过插入帧间隔来将本帧与前面的任何帧隔开，过载帧和错误帧前不能插入帧间隔，帧间隔结构如图所示：

图中间隔由 3 个隐性位构成，总线空闲为隐性电平，长度没有限制，本状态下表示总线空闲，发送单元可以访问总线。延迟发送由 8个隐性位构成，处于被动错误状态的单元发送一个消息后的帧间隔中才会有延迟发送。
