高速CAN速率 CAN总线位的4段

CAN 速率

CAN 总线以帧的形式发送数据，但是最终到总线上的就是“0”和“1”这样的二进制数据，这里就涉及到了通信速率，也就是每秒钟发送多少位数据，前面说了CAN2.0 最高速度为 1Mbps/S。对于 CAN 总线，一个位分为 4 段：

①、同步段（SS）

②、传播时间段（PTS）

③、相位缓冲段 1（PBS1）

④、相位缓冲段 2（PBS2）

这些段由 Tq（Time Quantum）组成，Tq 是 CAN 总线的最小时间单位。帧由位构成，一个位由 4 个段构成，每个段又由若干个 Tq组成，这个就是位时序。1 位由多少个 Tq 构成、每个段又由多少个 Tq

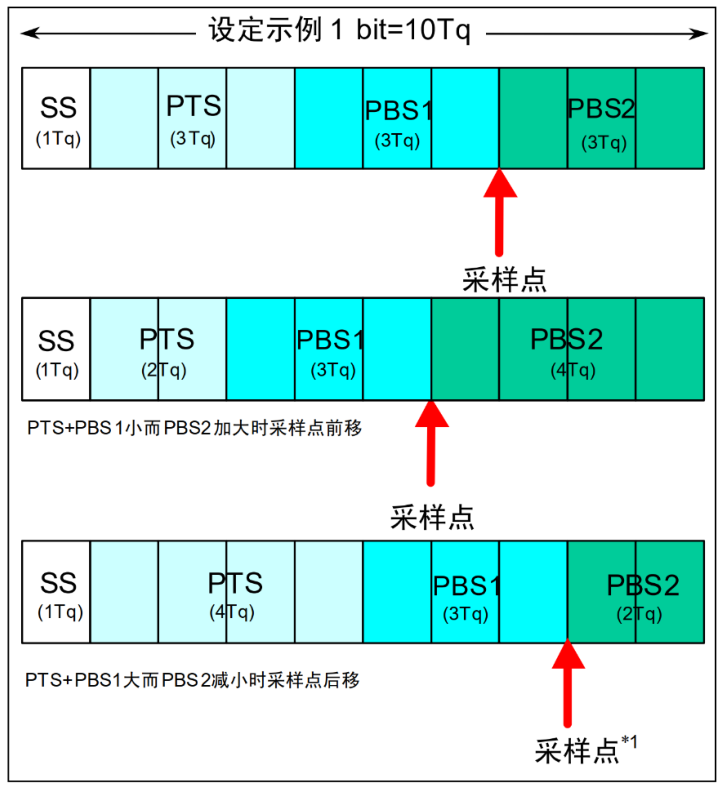

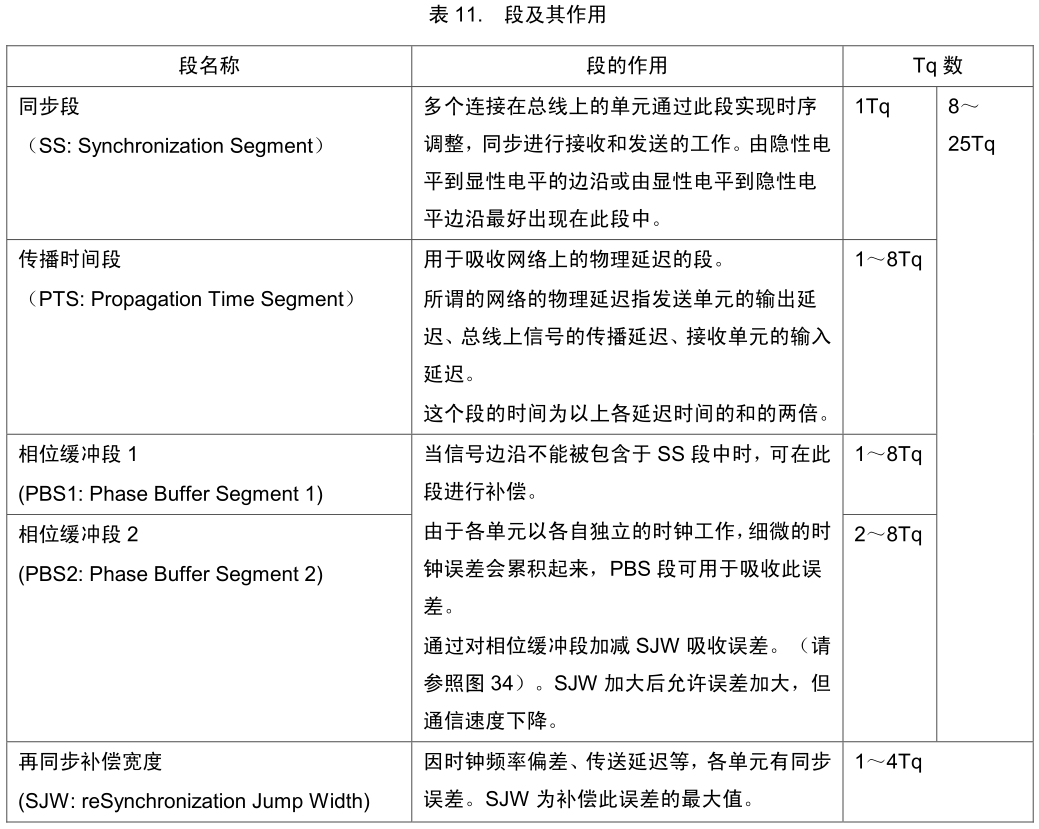

构成等，可以任意设定位时序。通过设定位时序，多个单元可同时采样，也可任意设定采样点。各段的作用和 Tq 数如图所示：

1 个位的构成如图所示：

图中的采样点是指读取总线电平，并将读到的电平作为位值的点。位置在 PBS1结束处。根据这个位时序，我们就可以计算 CAN通信的波特率了。具体计算方法，我们等下再介绍，前面提到的 CAN 协议具有仲裁功能，下面我们来看看是如何实现的。

在总线空闲态，最先开始发送消息的单元获得发送权。

当多个单元同时开始发送时，各发送单元从仲裁段的第一位开始进行仲裁。连续输出显性电平最多的单元可继续发送。实现过程，如图所示：

图中，单元 1 和单元 2 同时开始向总线发送数据，开始部分他们的数据格式是一样的，故无法区分优先级，直到 T 时刻，单元 1 输出隐性电平，而单元2 输出显性电平，此时单元 1 仲裁失利，立刻转入接收状态工作，不再与单元 2 竞争，而单元 2则顺利获得总线使用权，继续发送自己的数据。这就实现了仲裁，让连续发送显性电平多的单元获得总线使用权。
