SPI控制器驱动层功能介绍

SPI 控制器驱动层

SPI 控制器驱动层负责最底层的数据收发，主要有以下功能：

1. 申请必要的硬件资源，比如中断、DMA 通道、DMA 内存缓冲区等等
2. 配置 SPI 控制器的工作模式和参数，使之可以和相应的设备进行正确的数据交换
3. 向通用接口层提供接口，使得上层的协议驱动可以通过通用接口层访问控制器驱动
4. 配合通用接口层，完成数据消息队列的排队和处理，直到消息队列变空为止

SPI 主机驱动就是 SOC 的 SPI 控制器驱动。Linux 内核使用 spi_master/spi_controller 表示 SPI 主机驱动，spi_master 是个结构体，定义在 include/linux/spi/spi.h 文件中。

SPI 主机驱动的核心就是申请 spi_master，然后初始化 spi_master，最后向 Linux 内核注册 spi_master。

API 如下：

spi_alloc_master 函数：申请 spi_master。
spi_master_put 函数：释放 spi_master。

spi_register_master函数：注册 spi_master。
spi_unregister_master 函数：注销 spi_master。

spi_bitbang_start函数：注册 spi_master。
spi_bitbang_stop 函数：注销 spi_master。

SPI 主机驱动的加载

以 MTK 为例，源码来自于小米开源项目

https://github.com/MiCode/Xiaomi_Kernel_OpenSource

小米每做一个项目，都会把 kernel 部分开源，因为需要遵循 Linux GPL 开源协议。

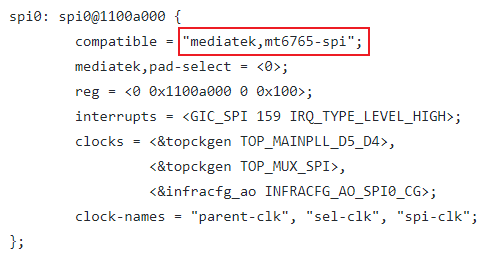

【设备】声明在设备树中

kernel-4.14/arch/arm64/boot/dts/mediatek/mt6885.dts

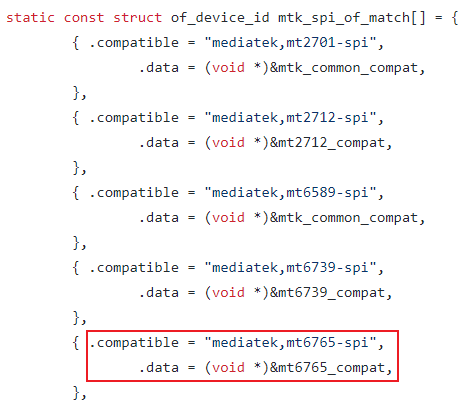

【驱动】

kernel-4.14/drivers/spi/spi-mt65xx.c

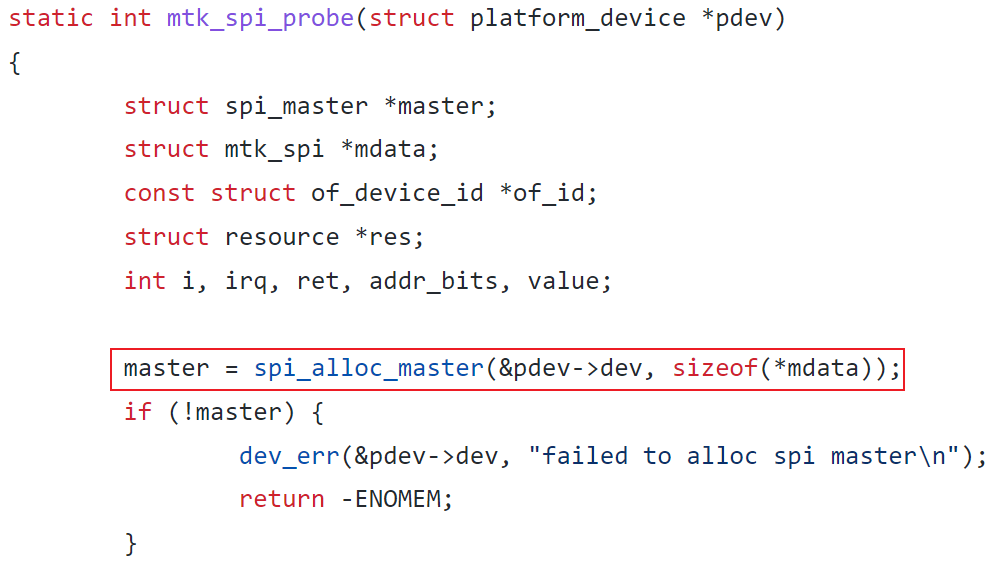

匹配以后，probe 函数执行，申请 spi_master，初始化 spi_master，最后向 Linux 内核注册 spi_master。
