无线射频技术的应用 无线射频基础知识介绍

01 无线电波

无线电波是指在自由空间（包括空气和真空）传播的射频频段的电磁波。无线电波的波长越短、频率越高，相同时间内传输的信息就越多。

无线电波在空间中的传播方式有以下情况：直射、反射、折射、穿透、绕射（衍射）和散射。

02 无线频谱

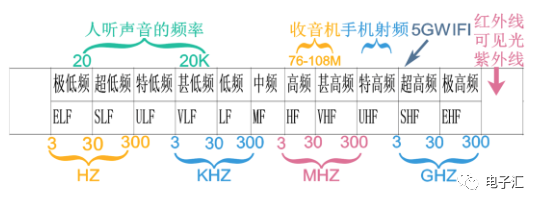

无线电波是频率介于3赫兹和约300GHZ之间的电磁波，也作射频电波，或简称射频、射电。

无线电技术将声音信号或其他信号经过转换，利用无线电波传播。

03 载波

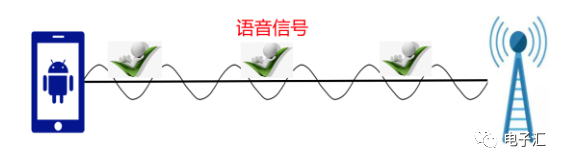

在通信技术上，载波（carrier wave, carrier signal或carrier）是由振荡器产生并在通讯信道上传输的电波，被调制后用来传送语音或其它信息。

载波频率通常比输入信号的频率高，属于高频信号，输入信号调制到一个高频载波上，就好像搭乘了一列高铁或一架飞机一样，然后再被发射和接收。

载波是传送信息（话音和数据）的物理基础和承载工具。

04 波长

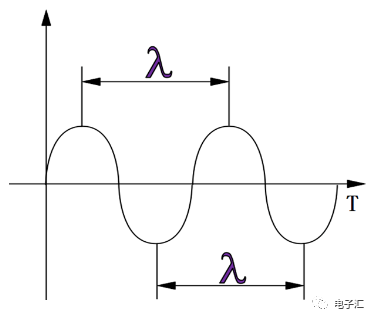

波长是指在某一固定的频率里，沿着波的传播方向、在波的图形中，离平衡位置的“位移”与“时间”皆相同的两个质点之间的最短距离。波长反映了波在空间上的周期性.如右圏所示:

无线电波以光速传播，其波长λ=c/f；

λ是无线电波的波长；

c是光速，值是299792458m/s；

f是频率，单位是赫兹（Hz）。

05 幅度 周期 频率

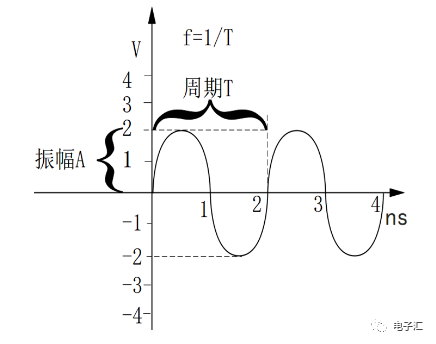

•对于一个波形，我们需要知道它的几个要素，即周期T，频率f，幅度A，对于如下正弦波:

•T为周期，即波上任一点到它下一次重复出现的时刻所经的时间；

•频率为周期的倒数f=1/T,单位：Hz；

•振动物体离开平衡位置的最大距离叫振动的振幅，A为其振幅。

06 相位

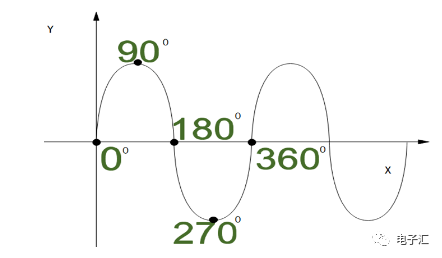

•相位是对于一个波特定的时刻在它循环中的位置，一种对于它是否在波峰、波谷或它们之间的某点的标度，通常以度（角度）或弧度作为单位，也称作相角.

•波形循环一周即为360°；

•2π=360°；

•57.3°=1 弧度。

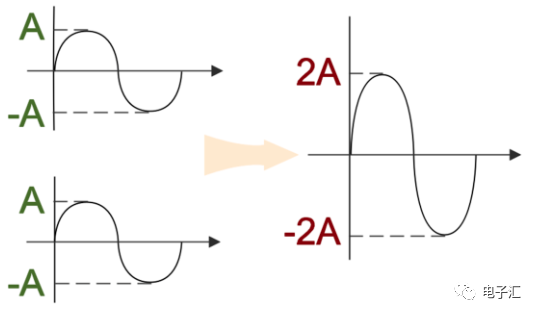

相位--信号增强

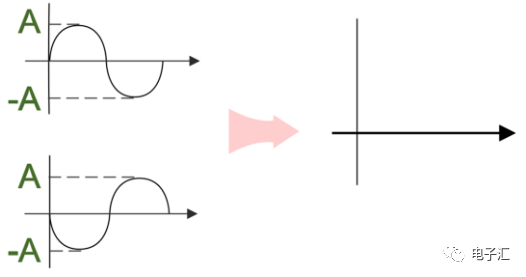

相位--信号衰减

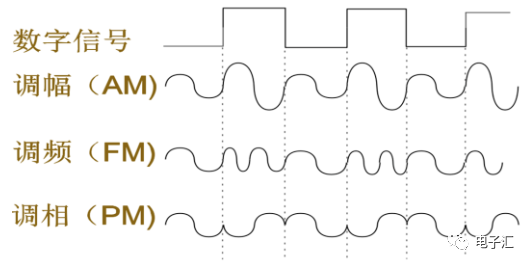

•调制：将各种数字基带信号转换成适于信道传输的数字调制信号。

分为：调幅、调频和调相。

•解调：在接收端将收到的数字频带信号还原成数字基带信号。
