usb电气特性 信号设备连接与断开

连接

Hub 端口的 D+、D- 都有 15K 的下拉电阻，平时为低电平。全速设备内部的D+ 有 1.5K 的上拉电阻，低速设备内部的 D- 有 1.5K
的上拉电阻，连接到 Hub 后会导致 Hub 的 D+ 或 D- 电平变化，Hub 根据变化的引脚分辨接进来的是全速设备还是低速设备。

高速设备一开始也是作为全速设备被识别的。

全速设备、高速设备连接时，D+ 引脚的电平由低变高：

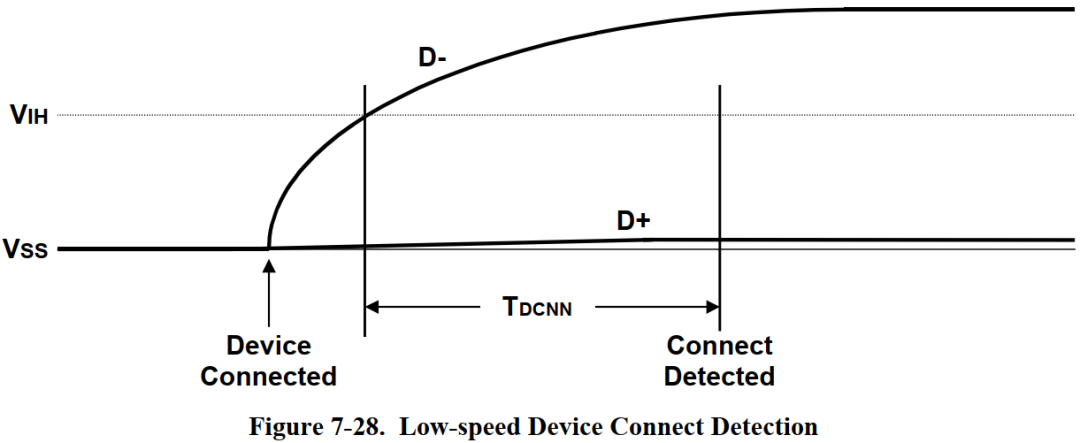

低速设备连接时，D- 引脚的电平由低变高：

断开

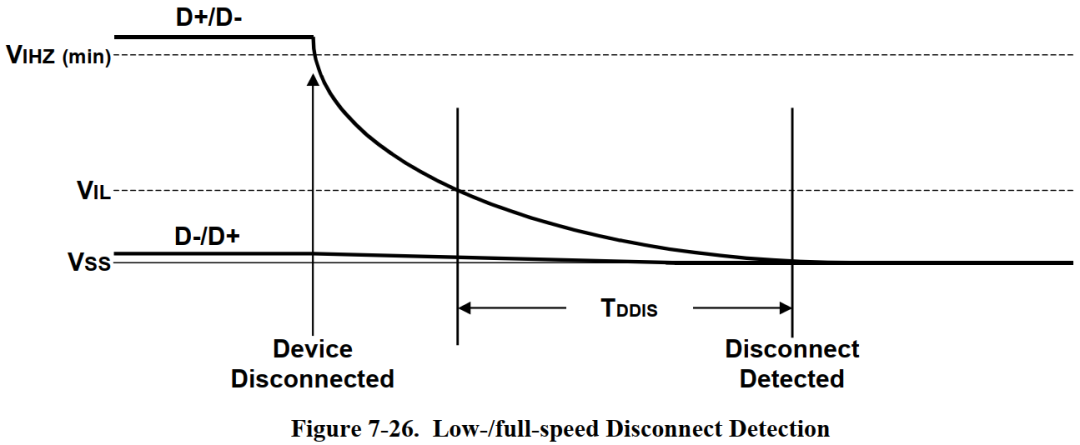

对于低速、全速设备，接到 Hub 时导致 D- 或 D+ 引脚变为高电平，断开设备后，D- 或 D+ 引脚变为低电平：

对于高速设备，它先作为全速设备被识别出来，然后再被识别为高速设备。工作于高速模式时，D+ 的上拉电阻是断开的，所以对于工作于高速模式的 USB
设备，无法通过 D+ 的引脚电平变化监测到它已经断开。

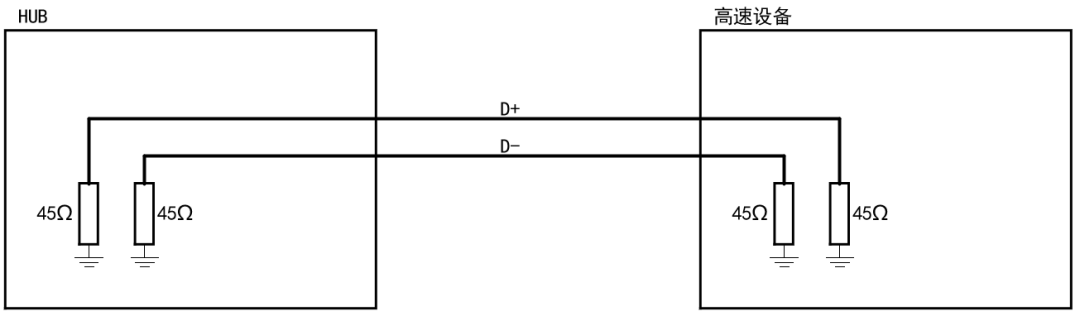

工作于高速模式的设备，D+、D- 两边有 45 欧姆的下拉电阻，用来消除反射信号：

当断开高速设备后，Hub 发出信号，得到的反射信号无法衰减，Hub 监测到这些信号后就知道高速设备已经断开，内部电路图如下：
