直流电机调速（simulink）之pwm发生器简介

PWM发生器

简介

该模块在PWM和REF端口之间创建脉宽调制（PWM）电压。当脉冲为低时，输出电压为零；当脉冲为高时，输出电压等于输出电压幅度参数。占空比由输入值设置。

引脚

ref+：输入电压正端

ref-：输入电压负端

pwm：PWM（平均电压）输出端

ref：PWM电压参考端

参数设置

可以将仿真模式设置为PWM或平均。 在PWM模式下 ，输出为PWM信号。 在平均模式下 ，输出恒定，其值等于平均PWM信号。

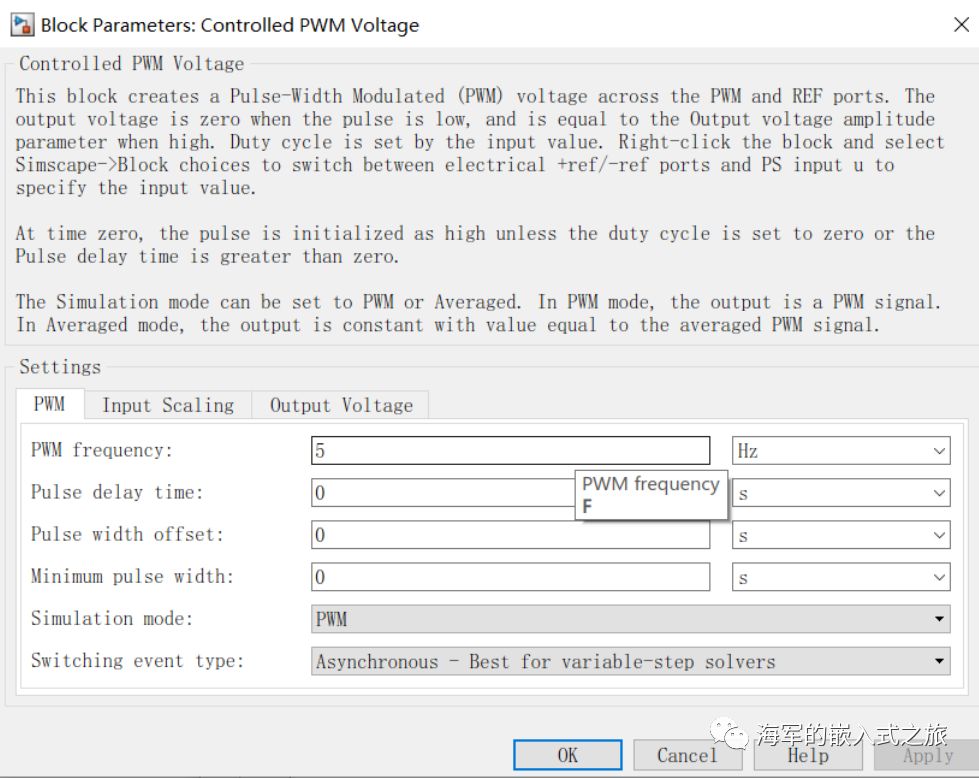

1. pwm
   1. PWM frequency（PWM频率）
   2. Simulation mode（仿真信号）：选择PWM或者average
2. input scaling
3. Input voltage for 0% duty cycle(0%占空比的电压)
4. Input voltage for 100% duty cycle:(100%占空比的电压)
5. output voltage
6. Output voltage amplitude（输出电压幅值）

pwm占空比的修改方式

该模块的占空比：输入电压/设定的输入电压

如果要修改pwm占空比，只需要修改输入电压

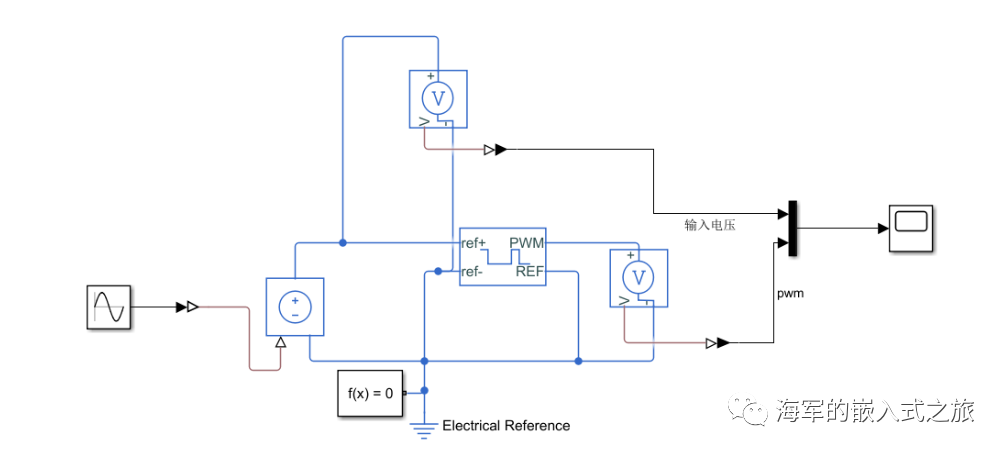

pwm发生器的测试电路

相关参数：

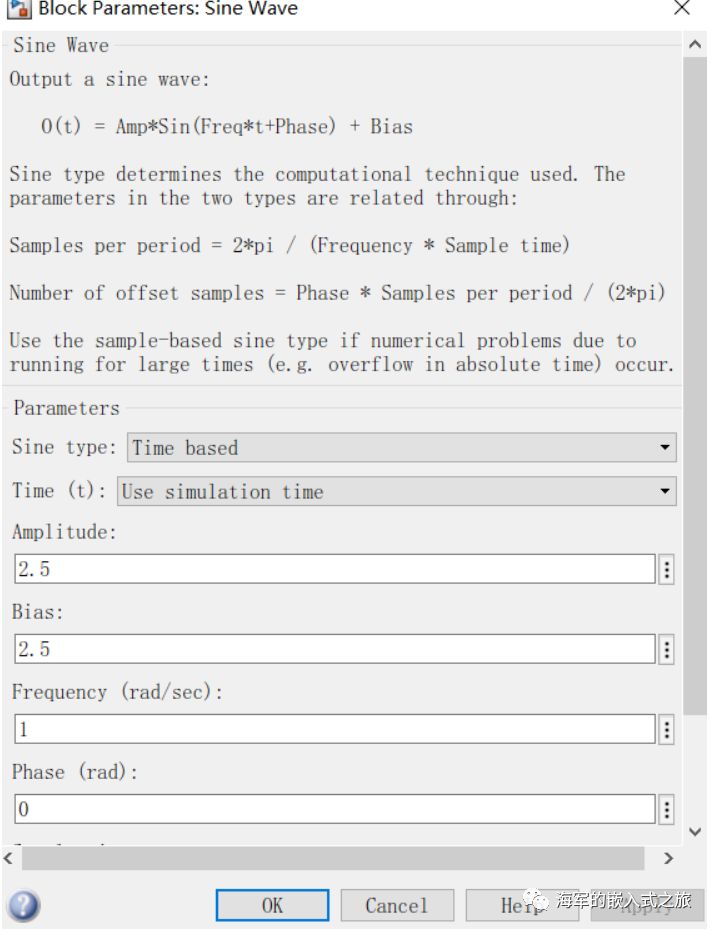

正弦发生器

pwm发生器

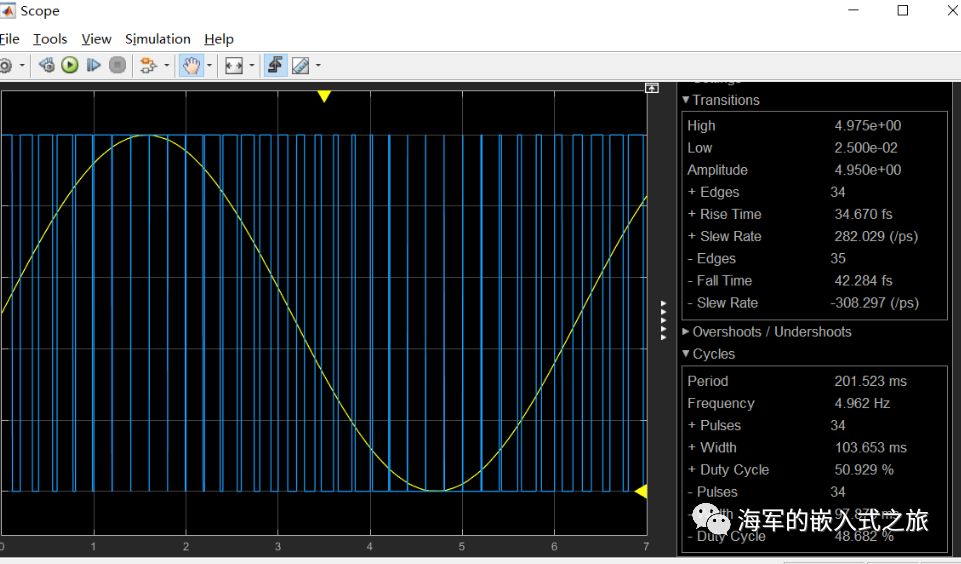

波形
