SGT-MOS与DMOS雪崩耐量对比

时间:2023-07-14 15:02

人气:

作者:admin

标签: MOS管  DMOS  雪崩

导读:SGT-MOS与DMOS雪崩耐量对比-屏蔽栅侧壁氧化层厚度:0.7um屏蔽栅底部氧化层厚度:0.5um屏蔽栅隔离氧化层厚度:0.3um...

(1)SGT-MOS与常规DMOS结构


屏蔽栅侧壁氧化层厚度:0.7um

屏蔽栅底部氧化层厚度:0.5um

屏蔽栅隔离氧化层厚度:0.3um

屏蔽栅宽度:0.4um

屏蔽栅纵向长度:3.4um

#####################################################

(2)SGT-MOS与常规DMOS雪崩耐量对比

L=1E-3,H=1/0.03

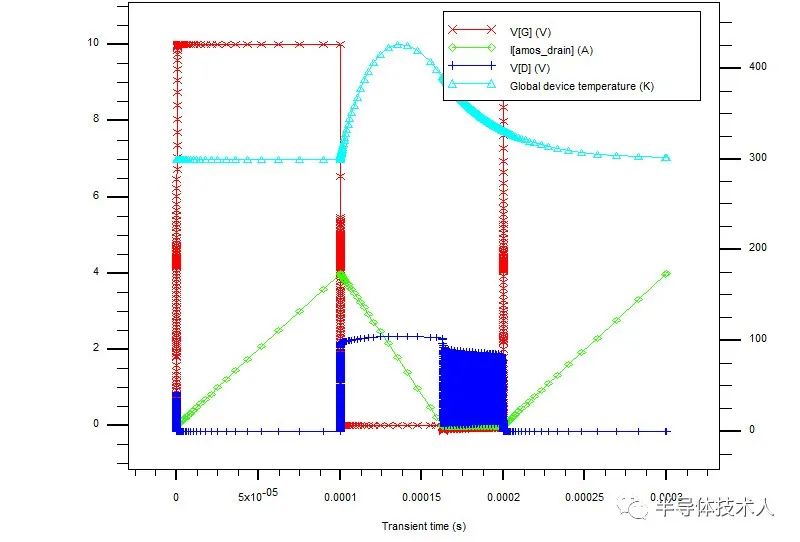

DMOS:


SGT-MOS:

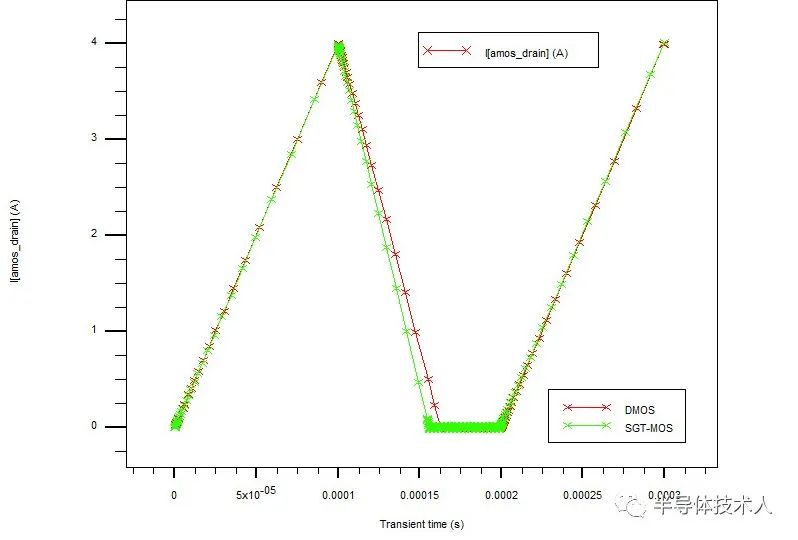

ID对比:

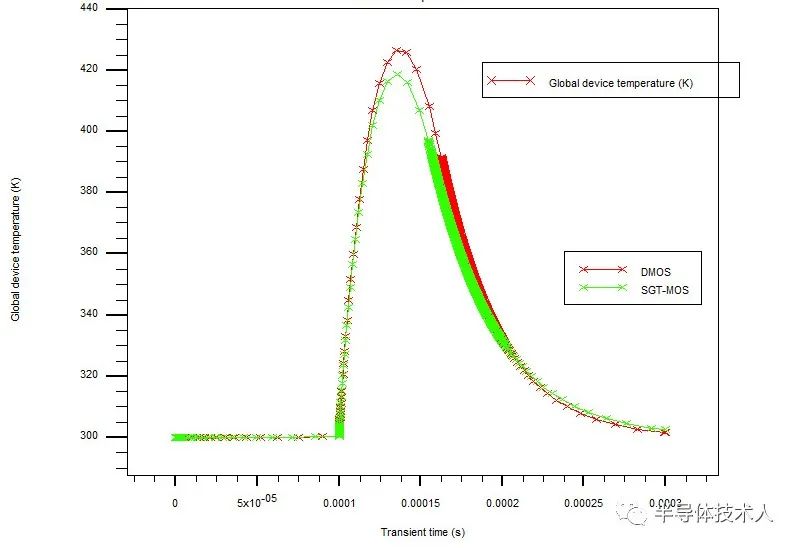

晶格温度对比:

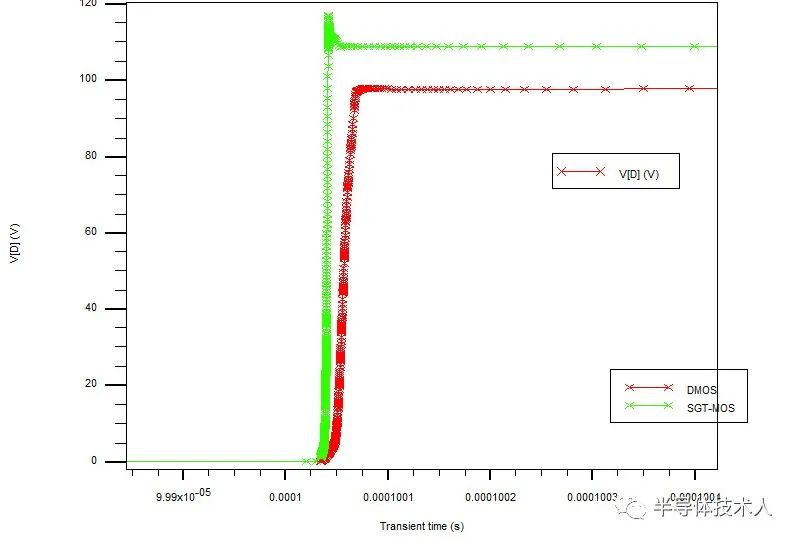

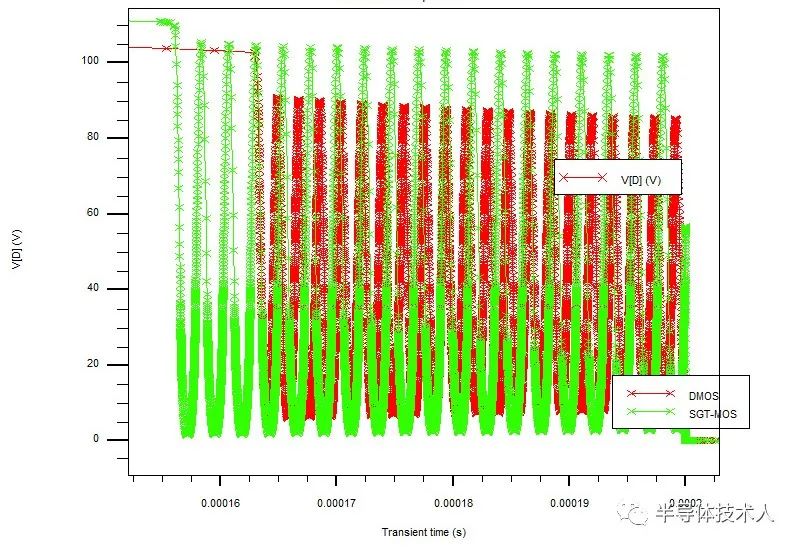

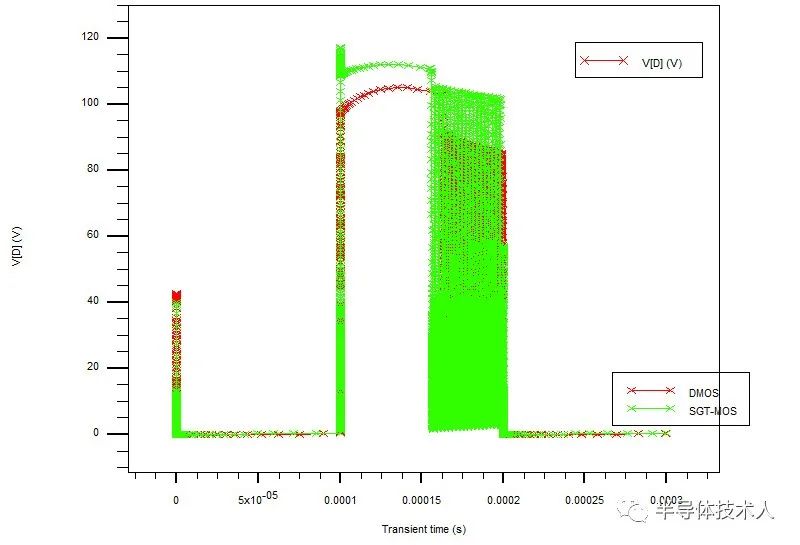

VD对比:

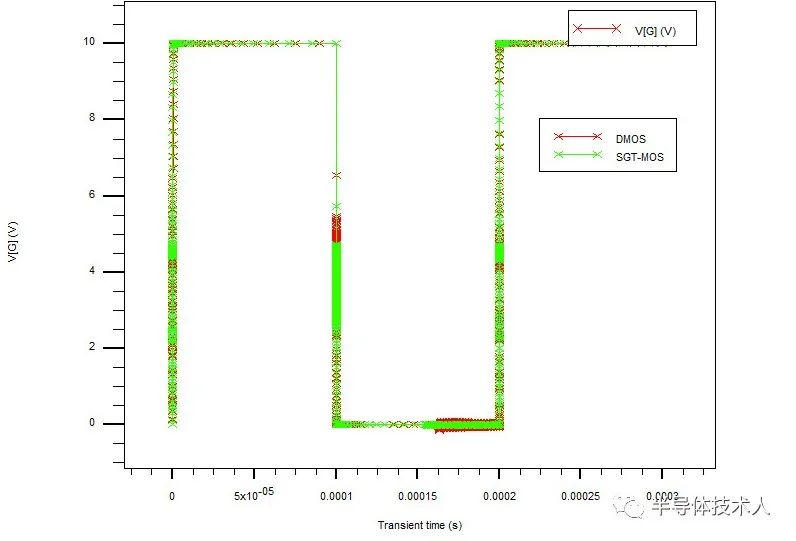

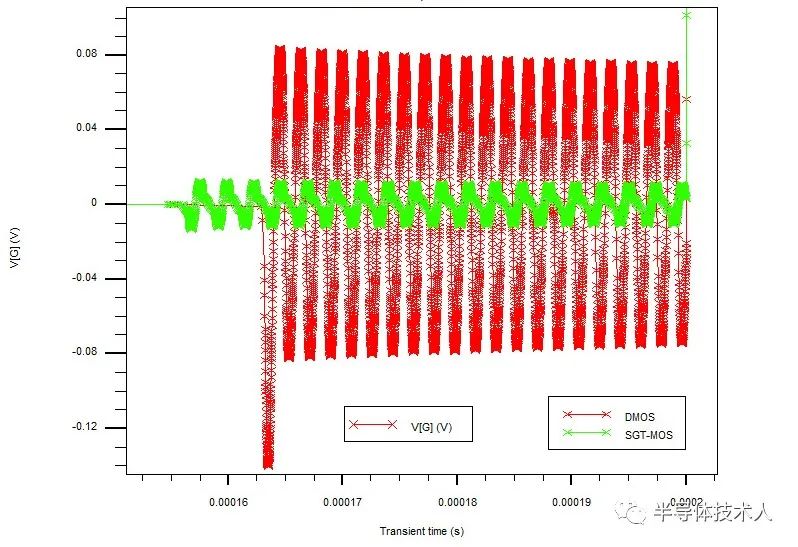

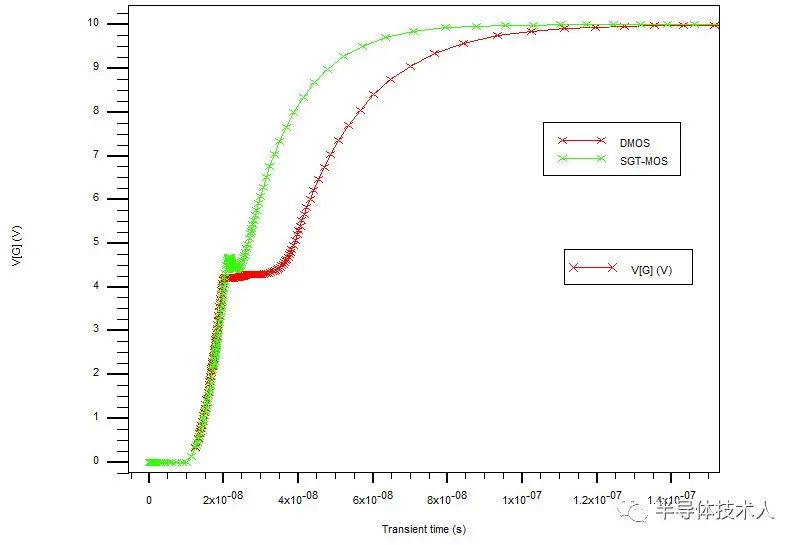

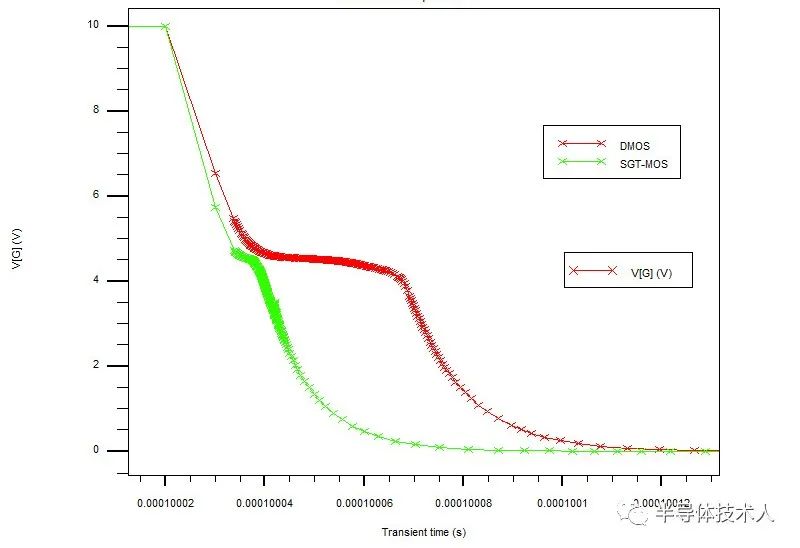

VG对比:
