汽车DC 24V系统过抛负载测试解决保护方案

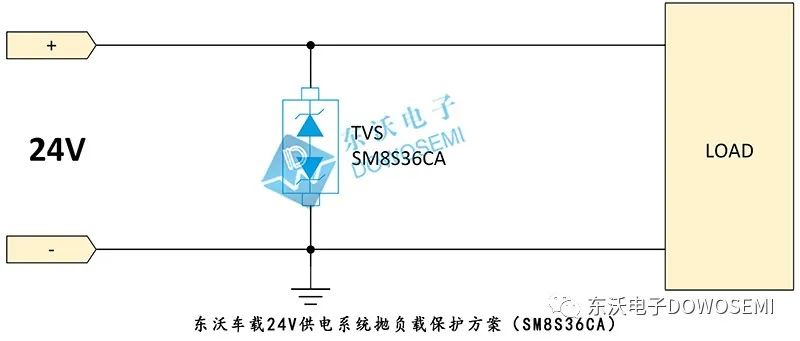

汽车24V系统过抛负载测试解决保护方案及电路防护器件选型，东沃电子之前就分享过很多次了。24V电源抛负载瞬态浪涌过压保护经典方案，如下图所示：

从图中可知，24V系统过抛负载测试需要选用TVS管（SM8S36CA和6.6SMDJ36CA）保护汽车电子产品免受瞬态浪涌威胁和损坏。

汽车24V系统过抛负载测试，除了选型TVS管SM8S36CA和6.6SMDJ36CA之外，还可以选用：SDP36CA、SM8S33CA、LDP33A、SM8S28CA、SMD8S36CA等等。

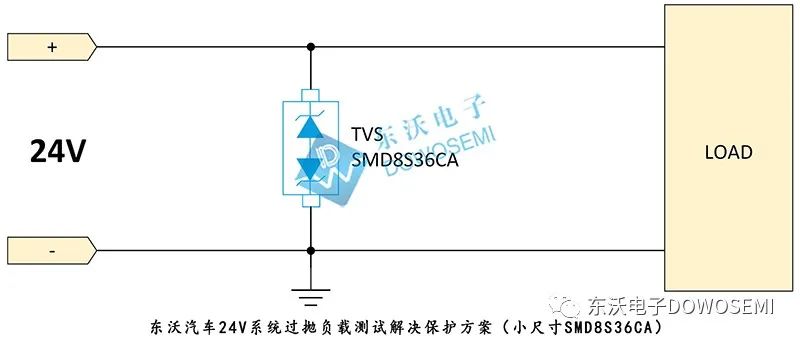

其中，SMD8S36CA这颗TVS管，是TVS二极管厂家东沃电子推出的一款新产品。东沃汽车24V系统过抛负载测试解决保护方案图（小尺寸SMD8S36CA）如下所示：

针对汽车DC 24V电源系统抛负载测试，东沃电子推出大功率更小封装TVS管：SMD8S36CA，用于汽车DC 24V电源抛负载保护，可通过ISO 16750-2 P5a（Us=202V、Td=350ms、Ri=4Ω）测试等级。

TVS管SMD8S36CA，双向贴片、AEC-Q101认证、峰值脉冲功率6600W、工作电压36V、峰值脉冲电流114A、钳位电压58.1V、封装MINI218。

对标DO-218AB封装系列TVS产品，同样功率，更小的封装尺寸，极大减少PCB板空间，非常适合24V车载系统抛负载防护，是一颗非常成熟、稳定、高可靠性的汽车级TVS保护管。

TVS瞬态抑制二极管SMD8S36CA参数

查看东沃电子“TVS-SMD8S Series Datasheet”产品规格书可知：

√ 工作峰值反向电压：36V
√ 最小击穿电压：40V
√ 最大击穿电压：44.2V
√ 钳位电压：58.1V
√ 峰值脉冲电流：114A
√ 漏电流：0.5uA
√ 峰值脉冲功率：6600W
√ 封装形式：MIN218

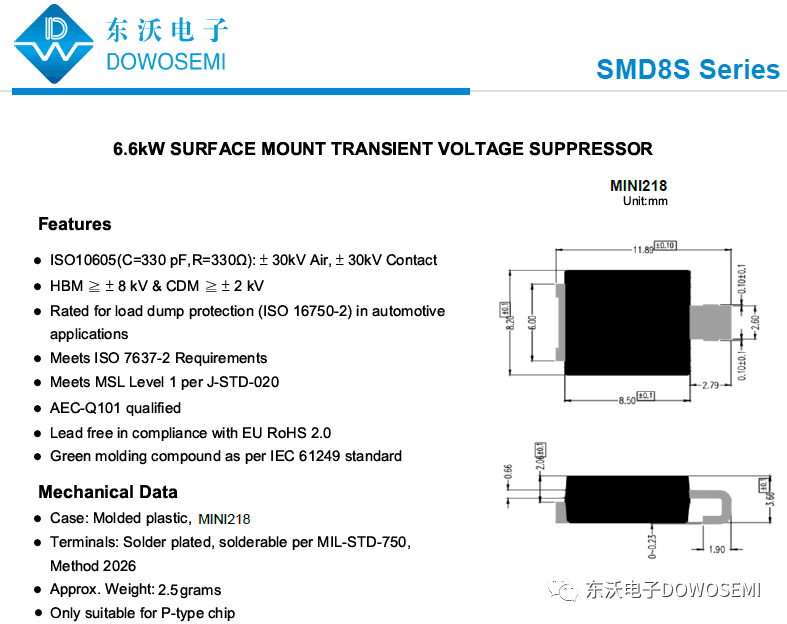

TVS瞬态抑制二极管SMD8S36CA尺寸

TVS瞬态抑制二极管SMD8S系列型号

1）SMD8S系列单向TVS管：SMD8S14A、SMD8S15A、SMD8S16A、SMD8S17A、SMD8S18A、SMD8S20A、SMD8S22A、SMD8S24A、SMD8S26A、SMD8S28A、SMD8S30A、SMD8S33A、SMD8S36A、SMD8S40A、SMD8S43A、SMD8S48A。

2）SMD8S系列双向TVS管：SMD8S14CA、SMD8S15CA、SMD8S16CA、SMD8S17CA、SMD8S18CA、SMD8S20CA、SMD8S22CA、SMD8S24CA、SMD8S26CA、SMD8S28CA、SMD8S30CA、SMD8S33CA、SMD8S36CA、SMD8S40CA、SMD8S43CA、SMD8S48CA。
