LDR6023Q在USB摄像头转接器的应用

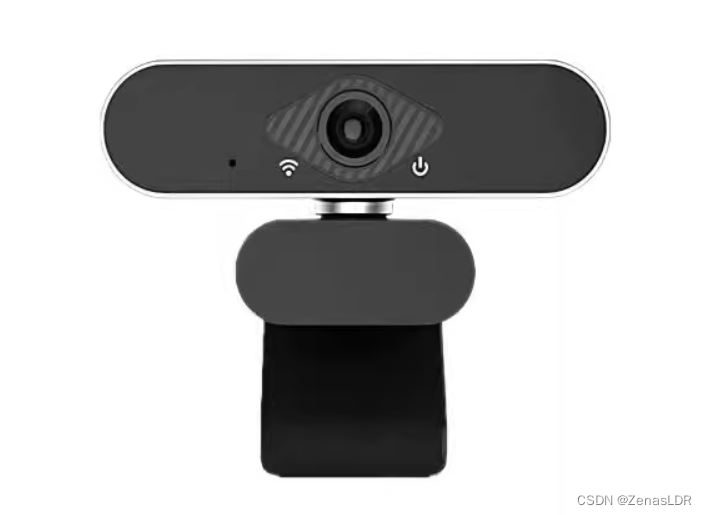

最近USB摄像头火了起来，连接手机后可以用于直播，内窥镜，探鱼器，上网课等等，应用非常广泛，但在长时间连接手机的时候，电量消耗特别快，所以USB摄像头转接器应运而生。

USB摄像头转接器有三个Type-C接口，上方Type-C公头是连接手机，下方两个Type-C母座分别是接USB摄像头和充电器，转接器可以实现手机连接USB摄像头的时间，接入充电器给手机充电，这样就可以USB摄像头长时间连接手机不必担心没电了。

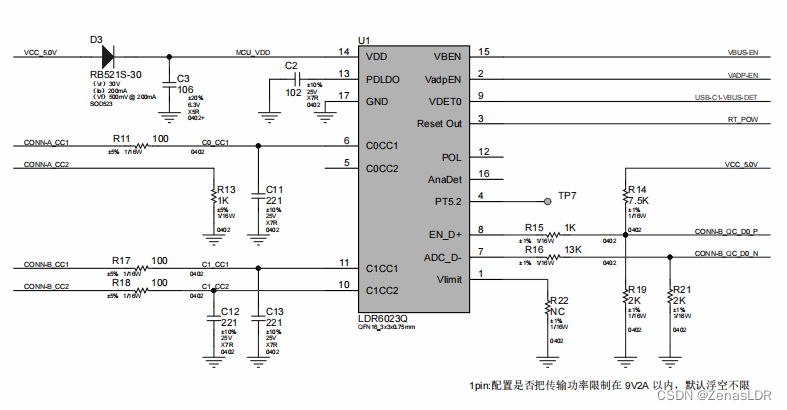

转接器要实现边数据边充电就必须用到PD协议芯片，这款转接器用到的是乐得瑞科技最新推出的LDR6023Q，这款PD协议芯片具备 Power Negotiation 数据包透传功能，切换 Data Role 功能，能在手机数据角色做HOST的情况下，让供电角色做UFP，由此实现对手机进行充电，并且同时进行数据传输。

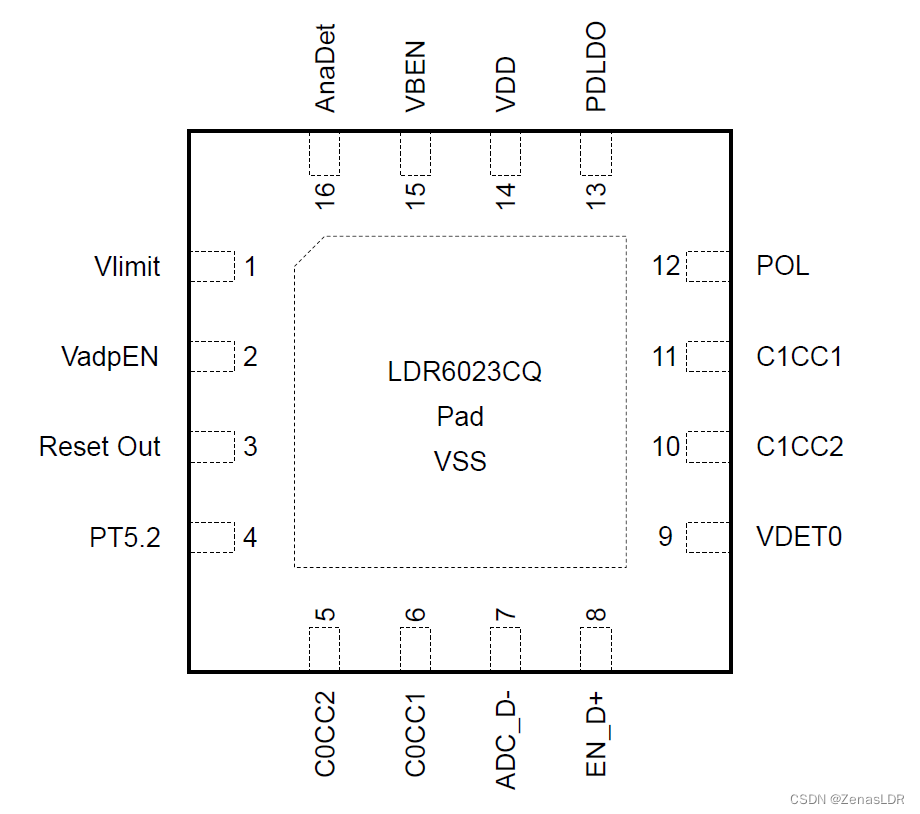

LDR6023Q采用QFN-16_3x3 小封装，支持支持 USB PD 2.0，兼容 USB PD 3.0，支持 QC2.0，兼容 QC3.0，自动进行 DR_SWAP 转为 UFP 模式，非常适合转接器场景，最高充电功率可达100W，在直播行业，手机需要长时间连接声卡，摄像头，麦克风等等，加入转接器后可以实现边充边用，再也不用担心手机电量续航问题。
