插拔USB电路中的纹波处理方法

最近调试一个电路，用了一个复位IC去侦测一个3.3V的电压，发现插拔USB电源线时会导致机子关机，这是为什么呢？

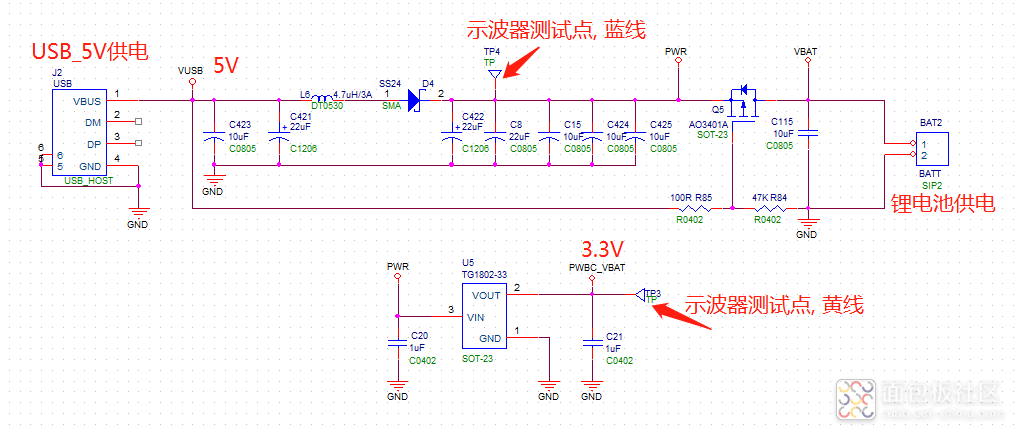

这里用下图的线路模拟这个USB供电环境，由于使用了锂电池，所以U5是一直有电压输出的

实物搭建。

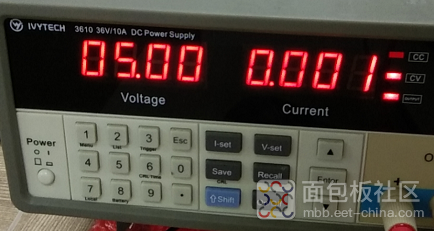

供电电源如下图

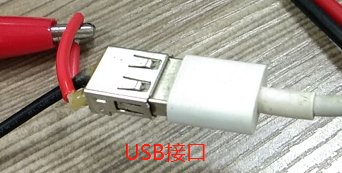

然后接个USB接口，如下图

用示波器按上面原理图中的示的接好，在USB插拔过程中，实测到如下波形：

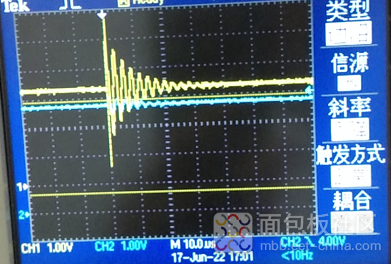

波形1

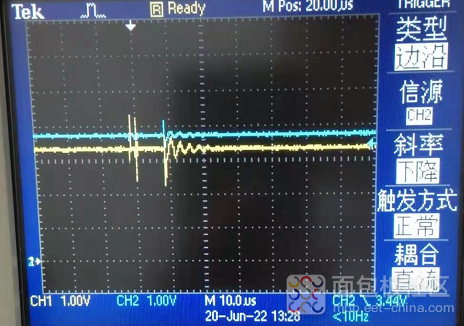

波形2

这个抖动波形会触发复位IC工作使得系统关机，那该怎么去除呢？下面做了些实验都没有解决该问题：

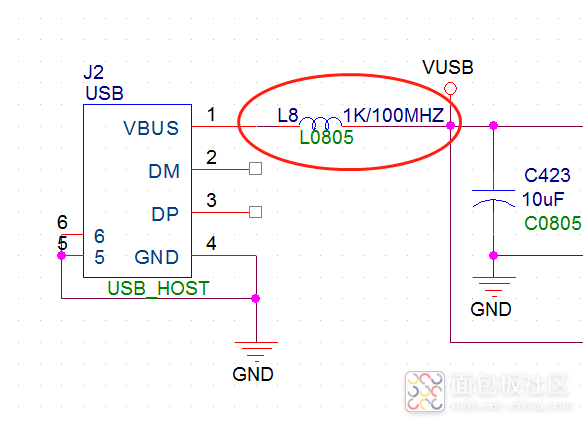

1. 在电源上串一个磁珠，如图

实际测得没作用。

2. 就将电源正极断开只接地，然后再插拔USB线，结果U5输出电压还是有抖动，这说明这波动主要是由地线引起的。

3. 将地线用磁珠隔开测试，U5输出电压出现抖动的频率降低了，但还是会出现不是？所以单独的隔开地线还是不能解决问题。

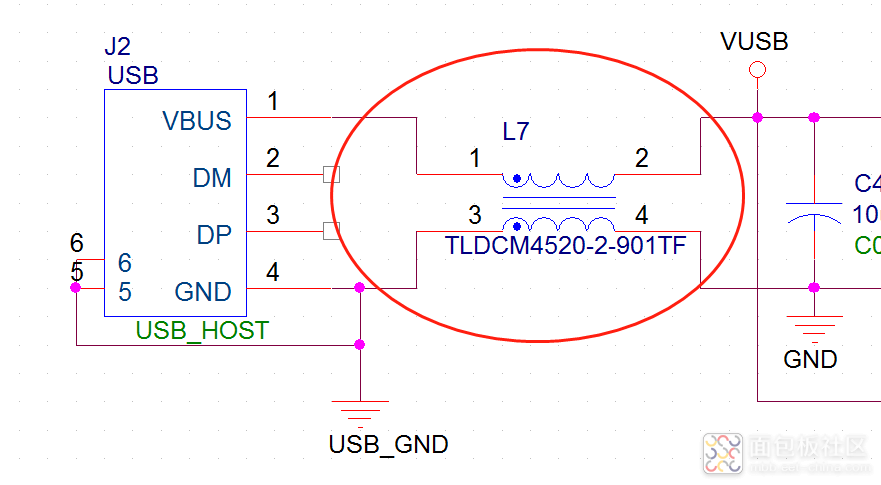

4. 将USB输入正负极用共模电感隔开再试下，如下图

原理图4

测试结果还是会有，问题依然没有解决。

那这电路还要怎么更改呢？（要求是不能用太大封装的元件，尽量选用小封装的）
