工业镜头与工业相机之间的接口对应问题

工业镜头其功能就是光学成像。工业镜头是机器视觉系统中的重要组件，对成像质量有着关键性的作用，它对成像质量的几个最主要指标都有影响，包括：分辨率、对比度、景深及各种像差。

在选型时一定要考虑镜头与相机的接口对应问题，相机与镜头的接口必须保证一致，不然就无法安装。

工业镜头和工业相机之间的接口有许多不同的类型，工业相机常用的包括C接口、CS接口、F接口、V接口、T2接口、徕卡接口、M42接口、M50接口等。接口类型的不同和工业镜头性能及质量并无直接关系。

主要分为两类：螺口和卡口。螺口主要有0.75（M42、M58、M72等）、C口、CS口、M90×1等。卡口主要有F口、V口

C接口和CS接口是工业工业相机最常见的国际标准接口，为1英寸—32UN英制螺纹连接口。C型接口和CS型接口的螺纹连接是一样的，区别在于C型接口的后截距为17.5mm，CS型接口的后截距为12.5mm。因此CS型接口的工业相机使用C口镜头时需要加一个5mm的接圈。C型接口的工业相机不能用CS口的镜头。

F接口镜头是尼康镜头的接口标准，所以又称尼康口，也是工业工业相机中常用的类型，一般工业相机靶面大于1英寸时需用F口的镜头。

V接口镜头是著名的专业镜头品牌Schneider(施奈德)镜头所主要使用的标准，一般也用于工业相机靶面较大或特殊用途的镜头。

同时许多相机生产厂家为了实现客户自己对后截距的控制，他们生产了M58、M72、M42等不同大小的螺纹接口，适用于大靶面。

在光学系统中，最后一个光学镜片表面的顶点到像面的距离称为后截距。对于不同的光学系统，其后截距都是不一样的，因此，在安装镜头时，需要调节镜头到相机的相对位置，使相机底片到镜头最后一面顶点的距离满足后截距的要求，即 使得底片位于镜头的像平面上。

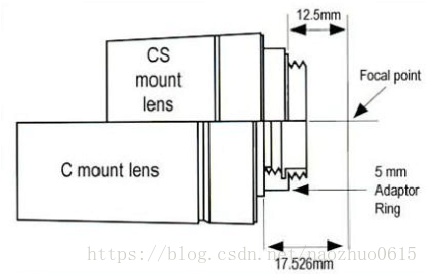

可仔细看下图，更直观看清楚后截距！
