RS485接口电路原理图

RS485是差分信号，半双工、平衡传输线多点通信的标准，两个设备之间使用双绞屏蔽线缆连接，两个线缆分别传输A和B信号。

  RS485的传输速率与总线长度相关，最高可以达到10Mb/s，线缆越长，速率越慢；线缆越短，速率越快；   RS485总线具有两种逻辑电平： 高电平(1)和低电平（0） 高电平(1)：B线上的电压减去A线上的电压是+（0.2—6）V时，表示高电平 低电平(0)：B线上的电压减去A线上的电压是 -（0.2—6）V时，表示低电平

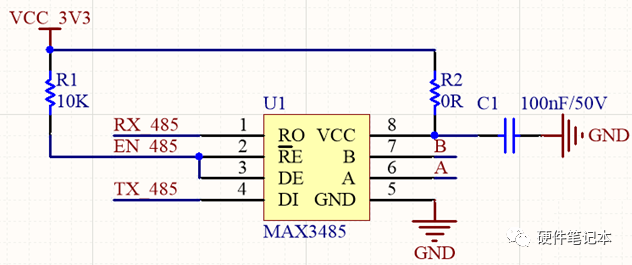

1、 芯片选择 485芯片有很多种，根据个人需要选型 ，我目前使用的是3.3V供电的工业芯片MAX3485（也可以选择5.0V供电的MAX485),数据传输速率可高达10Mbps。

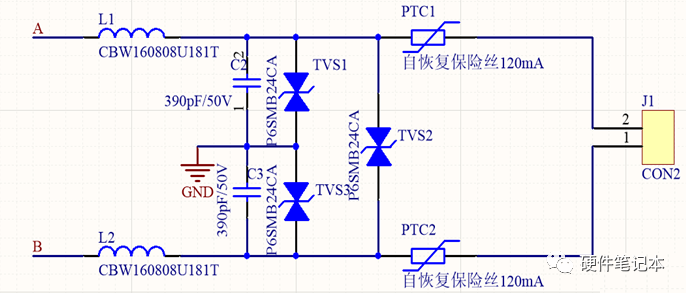

2、接口电路

因为线缆传输距离长，干扰比较大，所以需要做防雷、瞬态过电压抑制、阻抗匹配等设计保护
