博文 | USB 4 高速信号布局关键因子 (二 ) : Trace

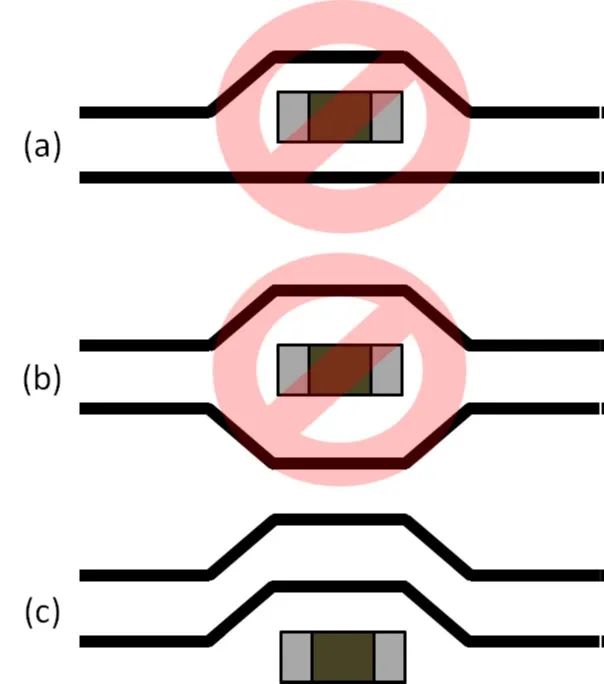

Trace Rule –Routing

高速信号走线需为对称 (Symmetry)

平行的 (Parallel)

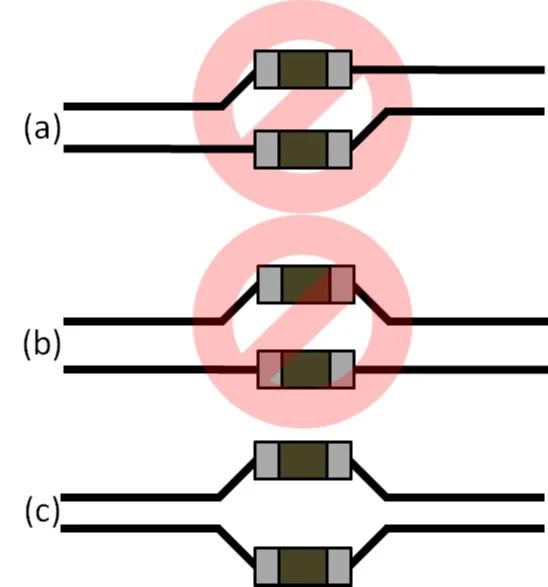

Trace Rule-SMD pad symmetry

AC Coupling 与高速讯号走线若没有对称易产生反射波,进而影响SI 量测。

SMD PAD size ≤ 0402 为佳

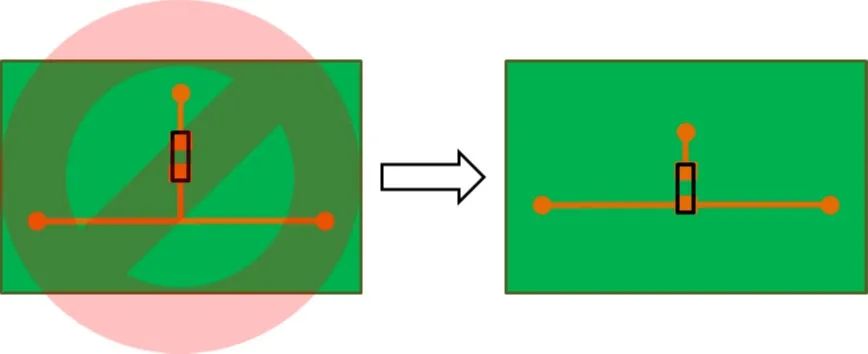

Trace Rule –Stub

Stub (残端效应) 会衍生差动阻抗偏差及产生反射波对高速信号Signal Integrity (SI) 而言会有Jitter 产生。

改善方式=> 将其Stub 缩短，且愈短愈好。

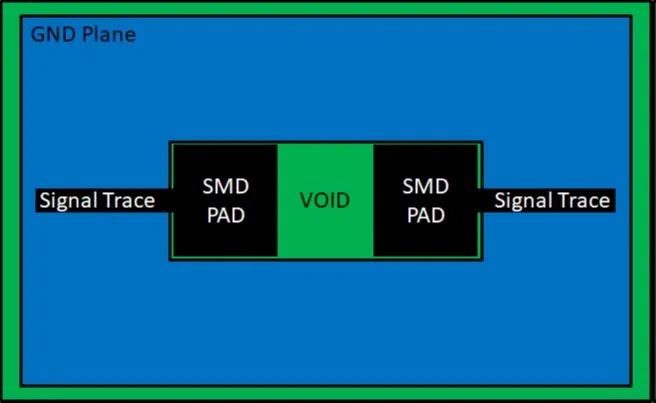

Trace Rule- Void

为了避免差动阻抗因为SMD PAD 造成偏差.

改善方式：

==> 将邻近的Ground reference plane 与其对应的SMD Size 给捞空(Void)

==> Voiding 底下需为Ground Plane 不可为 Power plane 及 其他信号走线。
