ESD静电保护器件二极管SD36C厂家

静电保护器件对于电子工程师而言，并不陌生，在各类通讯接口端口总能看到它的身影，比如RS-485端口专用静电二极管SM712、CAN总线选用NUP2105L、HDMI高清端口选用RCLAMP0524P。静电保护器件名称叫法有很多种，比如：ESD静电保护二极管、ESD保护管、ESD、ESD二极管、防静电保护元件、静电保护器、静电二极管等等。静电保护器件的工作电压是根据芯片电压来设计的，一般都比较低，36V的静电保护器件算是电压比较大的了。关于36V静电ESD保护二极管型号，之前有科普过。这次，东沃电子（DOWOSEMI）要介绍的是：36V静电保护器件SD36C 功率540W 电压36V。

二极管SD36C特性

·保护一条I/O或电源线

·低漏电流

·响应时间通常<1 ns

·IEC兼容性（EN61000-4）：

IEC 61000-4-2 (ESD) ±18kV (air), ±15kV (contact)

IEC 61000-4-4 (EFT) 40A (5/50ns)

IEC 61000-4-5 (Lightning) 5A (8/20μs)

·模塑化合物可燃性等级：UL 94V-0标准

·JEDEC SOD-323封装

·包装符合EIA 481

·符合RoHS标准

二极管SD36C参数

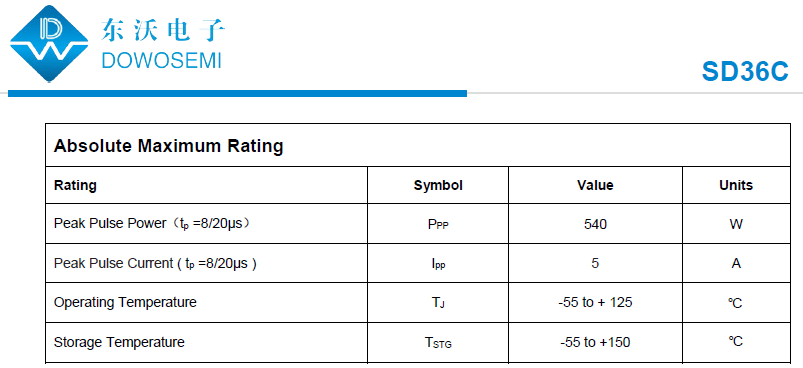

√ 峰值脉冲功率（tp =8/20μs）：540W

√ 峰值脉冲电流（tp =8/20μs）：5A

√ 工作电压：36V

√ 最小击穿电压：40V

√ 最大钳位电压：105V

√ 反向漏电流：1μA

√ 结电容：15pF

√ 工作温度范围：-55℃ to + 125℃

√ 存储温度范围：-55℃ to + 150℃

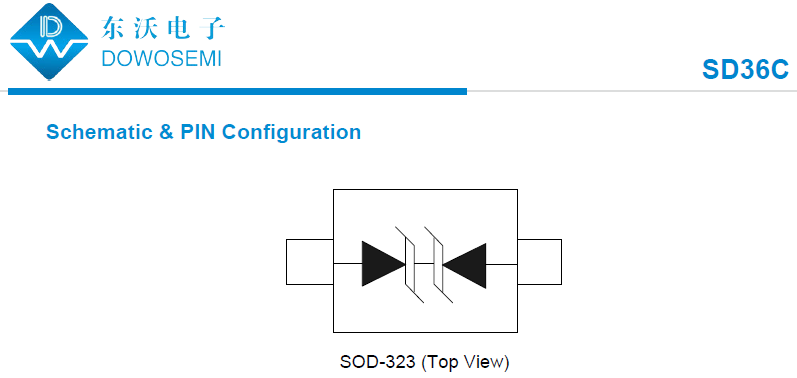

二极管SD36C原理图和PIN配置

有关ESD静电保护二极管SD36C具体参数、典型特性、尺寸、包装信息、丝印标识等方面的信息，详见东沃电子“ESD-SD36C Datasheet”。东沃电子推出的SD36C，品质卓越、现货直供、价格美丽，免费样品，竭诚欢迎广大新老客户前来东沃电子（DOWOSEMI）询价!
