RS 485端口电路保护TVS选型

提及“RS-485”，对于电子工程师来说，并不陌生，在计算机网络、数据通信及工业控制系统当中，需要运用到串行通信来实现数据的交换。目前，大多选用RS-485、RS-323、RS-422等几种端口来实现的，其中，RS-485通讯端口是电子工程师最常用的接口。近日，经常碰到客户询问：RS-485端口需要保护吗？有必要加TVS二极管进行防护吗？RS-485端口静电保护方案设计，该如何选用瞬态抑制二极管阵列？

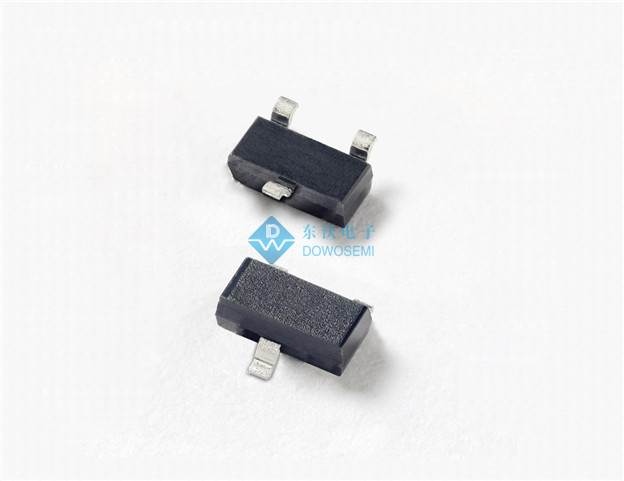

SM712，RS-485端口静电保护器件神器

众所周知，RS-485接口很容易受ESD静电冲击、线缆放电事件及雷电引发瞬态浪涌脉冲的影响，为此，RS-485接口保护方案和措施是必不可少的。那么，该选用什么类型的电路保护器件为RS-485端口保驾护航呢？

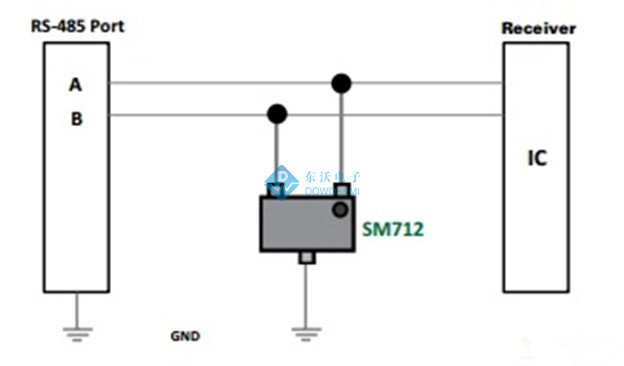

东沃电子DOWOSEMI是国内一家知名的电路保护器件生产厂家，主营产品有：TVS二极管、ESD静电二极管、压敏电阻、陶瓷体放电管、自恢复保险丝、半导体放电管、整流二极管、肖特基二极管等等。针对RS-485端口静电保护设计，东沃电子“墙裂”推荐使用TVS二极管SM712。SM712瞬态抑制二极管阵列，RS-485接口保护器件神器，旨在保护具有不对称工作电压（-7V 到12V）的RS-485接口应不受静电放电（ESD）、电气快速瞬变（EFT）和雷击感应浪涌造成的损坏。

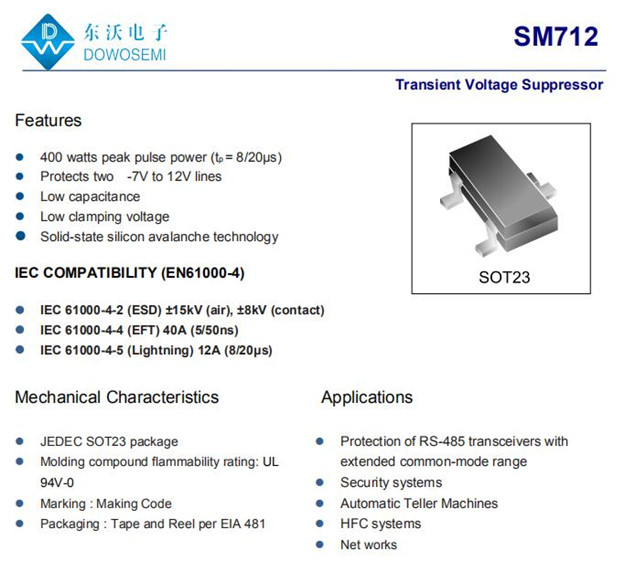

TVS二极管SM712优势特性

1）出色的功率处理能力（400W）、超强的ESD浪涌保护能力、小型封装SOT-23；

2）非对称断态电压符合RS-485收发器规格，确保数据线具有最低的箝位电压，且不影响电路的正常工作；

3）最75pF的结电容，助于保持信号的完整性，在长距离RS-485布线中尽可能地减少数据的丢失；

4）低动态电阻提供了现代所需要的先进箝位能力。

5）符合AEC-Q101标准，汽车级质量，确保在严峻的环境下达到最高可靠性。

为什么选用SM712保护RS-485端口？

TVS二极管SM712，是业内最畅销料号之一，RS-485端口静电保护专用器件。SM712能在IEC61000-4-2国际标准规定的最高级别安全地吸收反复性ESD放电，且其性能不会下降；并在极低的钳位电压下安全地耗散高达12A的浪涌电流；确保在严苛的工业环境下达到更高的可靠性，为此，特别适合工业应用。相对于其他解决方案，SM712的功率处理能力要高出50%，符合各地法规标准下，给电子工程师带来了更多的自由度。同时，SM712符合AEC-Q101标准，汽车级质量，品质更加放心！
