CAN总线保护

尽管CAN总线具有很强的抗干扰能力，但是在实际应用中，其仍然会受到静电以及浪涌的干扰。要知道，浪涌是几种瞬态骚扰中能量最高之一，其过电流很大，可达到kA级别，浪涌过电压和过电流会严重地造成CAN总线电路损坏，影响相关设备的正常运行。为了提高CAN总线抗浪涌防护能力，电子工程师会选用各种电路保护器件（如：TVS二极管阵列、陶瓷气体放电管、压敏电阻等）为其保驾护航。接下来，重点介绍几种比较常用的CAN总线保护TVS二极管阵列。

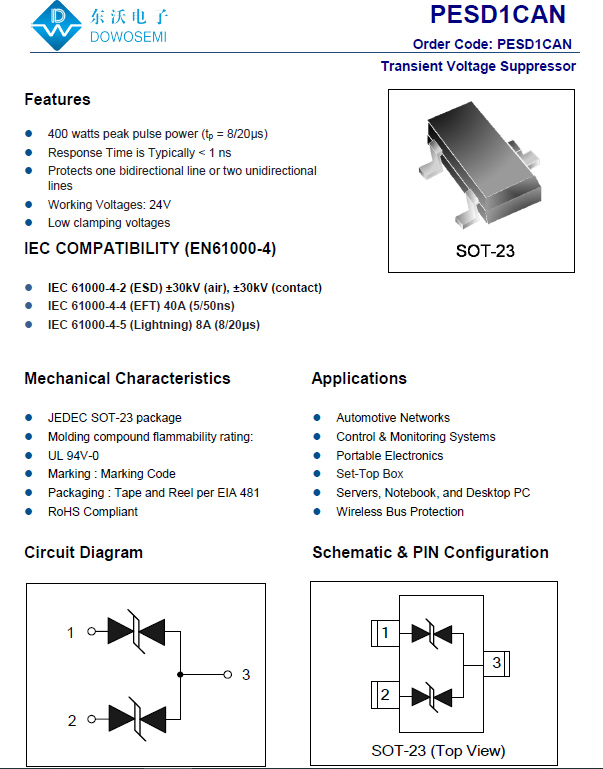

1）PESD1CAN/PESD2CAN

PESD1CAN/PESD2CAN采用小型SOT-23表面贴装设备(SMD)塑料封装，设计用于保护两条车用控制器局域网(CAN)总线免除静电放电(ESD)和其他瞬态电压导致的损坏。

400瓦峰值脉冲功率（tp=8/20μs）

SOT-23封装

响应时间通常小于1ns

Protects one bidirectional line or two unidirectional lines

工作电压：24V

低箝位电压、低结电容

Solid-state silicon avalanche technology

IEC 61000-4-2 (ESD) ±30kV (air), ±30kV (contact)

IEC 61000-4-4 (EFT) 40A (5/50ns)

IEC 61000-4-5 (Lightning) 8A (8/20μs)Molding compound flammability rating:UL 94V-0

符合RoHS

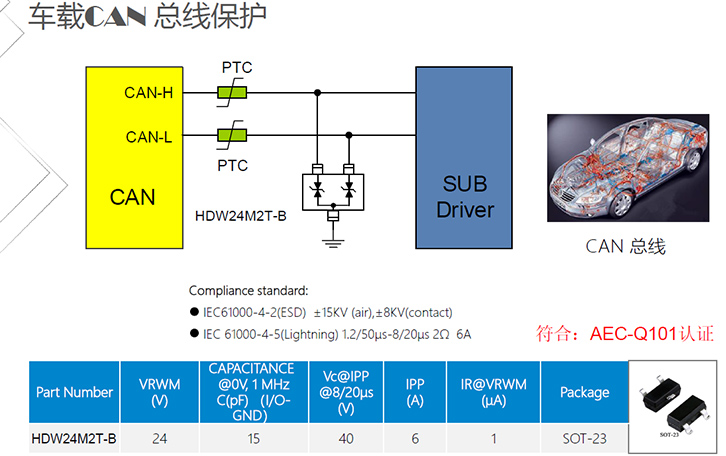

2）HDW24M2T-B

350 watts peak pulse power (tp = 8/20μs)

Response Time is Typically < 1 ns

Protects one bidirectional line or two unidirectional lines

Working Voltages: 24V

JEDEC SOT-23 package

Low clamping voltage

IEC 61000-4-2 (ESD) ±30kV (air), ±30kV (contact)

IEC 61000-4-4 (EFT) 40A (5/50ns)

IEC 61000-4-5 (Lightning) 6A (8/20μs)

AEC-Q101 Qualified

RoHS Compliant

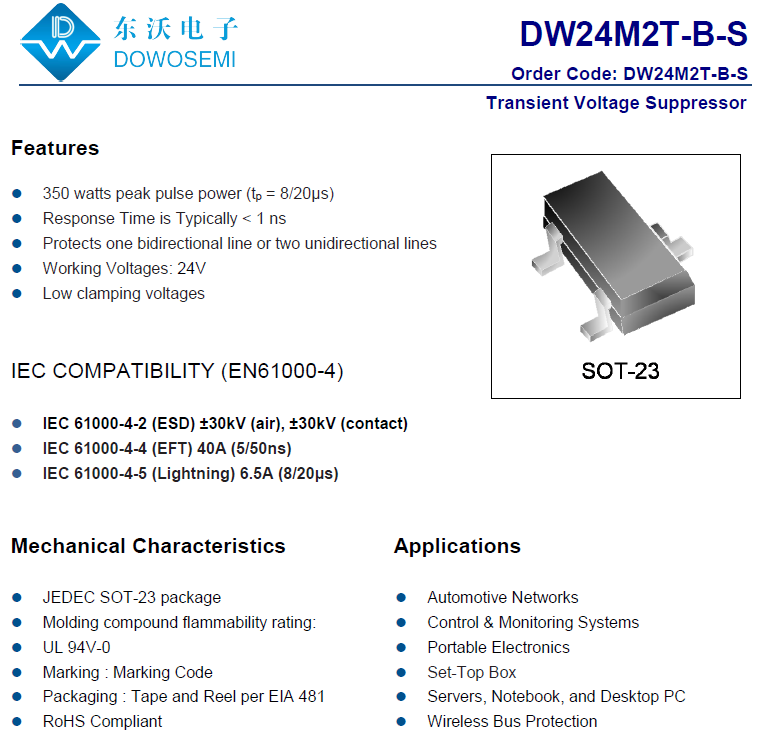

3）DW24M2T-B-S

350 watts peak pulse power (tp = 8/20μs)

JEDEC SOT-23 package

Response Time is Typically < 1 ns

Protects one bidirectional line or two unidirectional lines

Working Voltages: 24V

Low clamping voltages

IEC 61000-4-2 (ESD) ±30kV (air), ±30kV (contact)

IEC 61000-4-4 (EFT) 40A (5/50ns)

IEC 61000-4-5 (Lightning) 6.5A (8/20μs)

RoHS Compliant

在CAN总线浪涌静电保护中，PESD1CAN、PESD2CAN、HDW24M2T-B、DW24M2T-B-S这四种TVS二极管阵列是市场中应用比较多的电路保护器件，市场应用成熟、稳定、高可靠性。具体选用哪种TVS二极管阵列为CAN总线安全保驾护航，还需在技术的指导下完成。
