西门子\YT-MPI-ETH以太网MPI\PPI模块连接易控通讯

本次是将移通创联YT-MPI-ETH以太网MPI\PPI模块连接到易控
工具/原料

• 移通创联YT-MPI-ETH
• windows7


方法/步骤

• 1
  一． 连接 S7200

  通过西门子PLC以太网驱动连接。

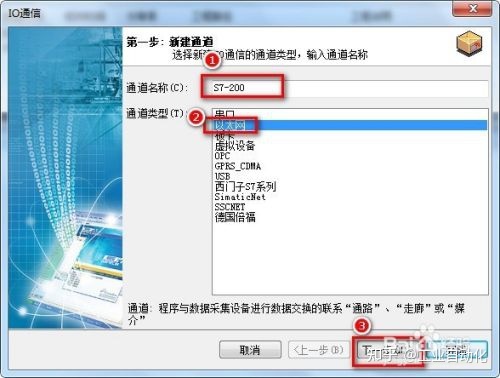

  1、右击工程目录下的【IO 设备】,点击【新建】，输入通道名称，通道类型选择【以太网】通讯方式；


• 2

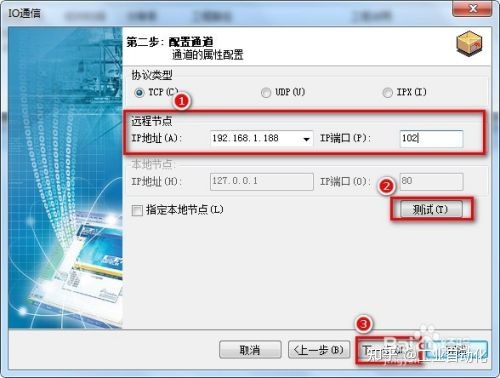

  2、配置通道-远程节点中【IP 地址】填入模块的 IP 地址，【IP 端口】填入 102，点击【测试】，完成配置；


• 3

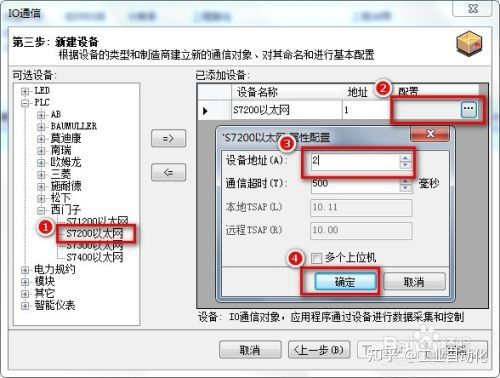

  3、新建设备-在 PLC 中选择【西门子—S7200 以太网】，填入设备名称；【设备地址】填入 PLC 的站地址。


• 4
  4、打开工程菜单【IO 通信】组下的【S7200 以太网】，添加变量和测试监控。
