SR05-4二极管参数 5V电压 0.7pF低结电容

ESD二极管反应速度快、导通电压低、体积小、集成度高,是理想的通讯端口静电防护器件,其应用主要集中在:DC12V、Auto DC12/24V、MID charger interface、48VDC、AC24V、BUS、AC220V、RS485 BUS、A/V interface、Motor control、CAN BUS、SLIC circuit、xDSL interface、G．fast interface、USB interface、Ethernet interface、PoE、SIM interface、SD interface、I/O interface、USB2．0/3．0 interface、HDMI interface、RF Antenna。ESD二极管封装多样化,能在不同位置、空间上灵活地进行ESD静电防护。

SOT-23-6L封装ESD二极管型号

很多客户前来东沃电子DOWOSEMI询料,比较关注ESD静电保护器件的封装、工作电压、击穿电压、脉冲电流、结电容等参数。ESD二极管封装形式很多,SOT-23-6L封装是其中的一种。品牌东沃(DOWO)供应的SOT-23-6L封装ESD二极管型号有:SR05-4、SRV05-4、DW05-5RV-01-E、DW05-4RV-S、DW05-4RVLCH-E、DW05-4RVLC-E、DW05-4RVLCA-E、DW05-4RUL-S、DW05-4R-S、DW05-4R5S-S、DW05-4R2S-S、DW3．3-4RVLCH-E、DW03-4R2S-S、DW05MS-S等等。接下来,重点要分享的是低电容ESD二极管SR05-4参数特性和应用。

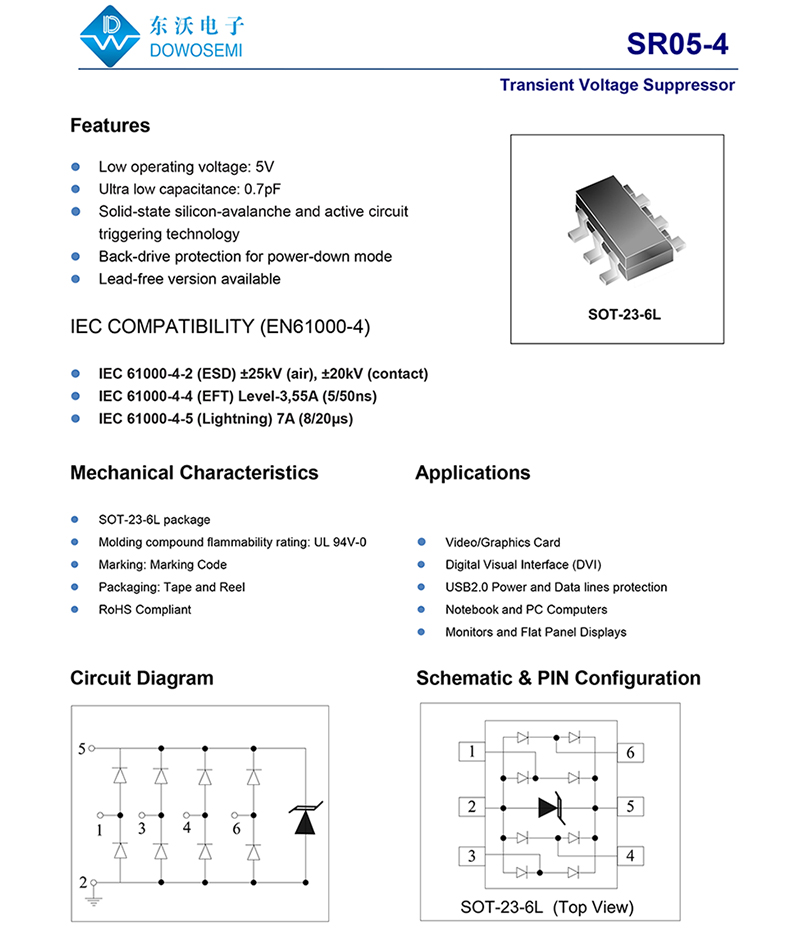

ESD二极管SR05-4参数特性

低工作电压:5V

超低结电容:0．7pF

峰值脉冲功率:120W

峰值脉冲电流:7A

最小击穿电压:6V

漏电流:5uA

钳位电压:14．5V

工作温度:-55°C to 85°C

封装形式:SOT-23-6L

IEC 61000-4-2 (ESD) ±25kV (air), ±20kV (contact)

IEC 61000-4-4 (EFT) Level-3,55A (5/50ns)

IEC 61000-4-5 (Lightning) 7A (8/20μs)

标记代码:V5H

包装信息:3000颗/盘

ESD二极管SR05-4应用领域

视频/图形卡、数字视频接口(DVI)、USB2．0电源、数据线保护、笔记本电脑、台式电脑、显示器、平板显示器等等。想了解更多有关ESD二极管SR05-4在静电防护中的应用,可直接咨询东沃电子（DOWOSEMI）！
