ULN2803/AiP2803 八路高耐压、大电流达林顿管驱动电

AiP2803是单片集成高耐压、大电流达林顿管阵列，电路内部包含八个独立的达林顿管驱动电路。电路内部设计有续流二极管，可用于驱动继电器、步进电机等电感性负载。单个达林顿管集电极可输出500mA电流。将达林顿管并联可实现更高的输出电流能力。该电路可广泛应用于继电器驱动、照明驱动、显示屏驱动(LED)、步进电机驱动和逻辑缓冲器。

AiP2803的每一路达林顿管串联一个2.7K的基极电阻，在5V的工作电压下可直接与TTL/CMOS电路连接，可直接处理原先需要标准逻辑缓冲器来处理的数据。

其主要特点如下：

●500mA集电极输出电流（单路）
●耐高压50V
●输入兼容TTL/CMOS逻辑信号
●广泛应用于继电器驱动；

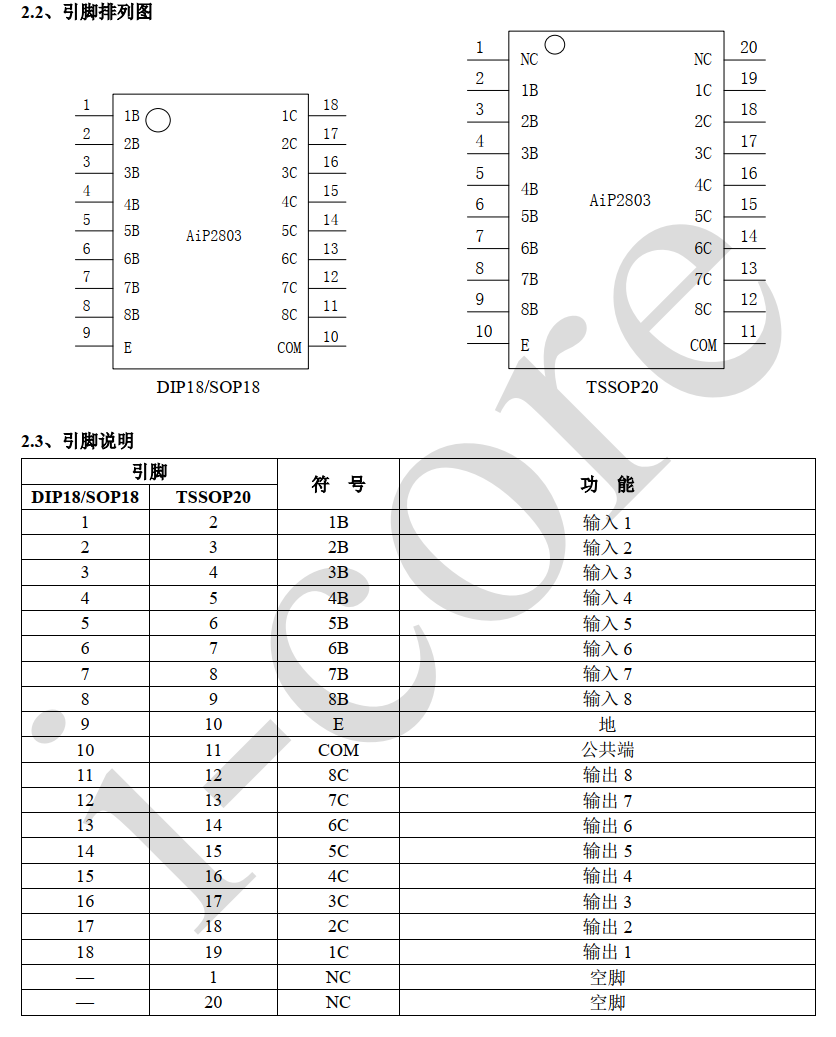

●封装形式：DIP18/SOP18/TSSOP20
