DRV8837C/MP6513L兼容PN7703智能门锁马达驱动芯片

众所周知，在传统电机驱动中，使用了大量来自进口的芯片和产品，随着国内电机市场的快速发展，国内电机驱动芯片在充分考虑芯片的整体架构、终端调配和资源分配前提下，也能更好的确保芯片相关算法的控制，PN7703电动牙刷电机驱动芯片可兼容RV8837C/MP6513L，成本也更具有优势，被骊微电子广泛应用于智能电表、智能门锁、摄像头、玩具等领域。

PN7703电机驱动芯片产品特征

■ 宽电源电压范围：VCC：2V～8V

■ 低导通电阻 (HS+LS=0.8ohm)

■ 正转、反转、刹车和睡眠模式

■ 低睡眠电流：IVCC<100nA(IN1=IN2=0且维持1ms) 　　

■ 1.5A峰值驱动输出，0.8A连续驱动输出

■ 异常保护包括：电源欠压保护、内置过温保护、内置输出短路保护

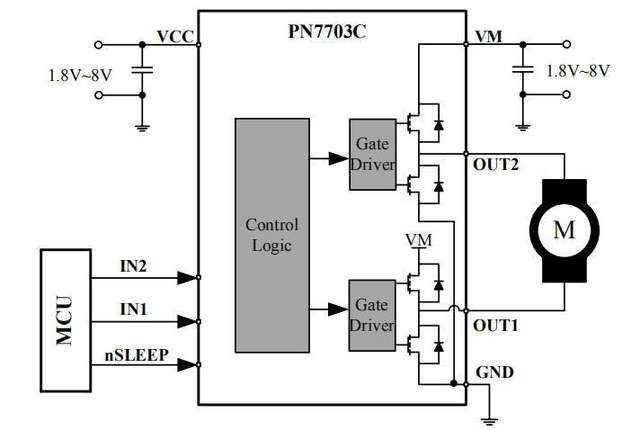

典型电路图

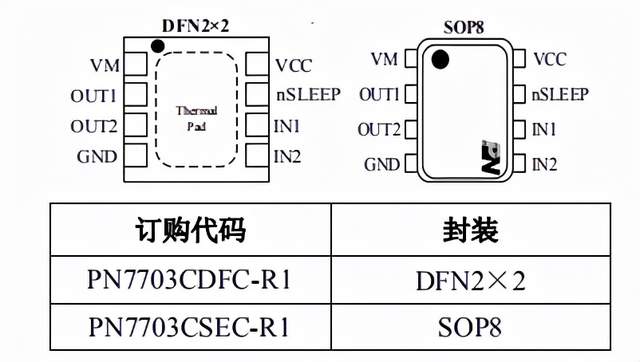

PN7703C有DFN2×2/SOP8两种封装， 提供最大2A峰值工作电流，PN7703L采用SOT23-6具有1.5A峰值驱动输出，0.8A连续驱动输出，PN7703M采用SOP8封装，低导通电阻(HS+LS=1ohm)。PN7703L可兼容MP6513L；PN7703C兼容DRV8837C；PN7703M也可兼容DRV8837C，更多PN7703电机驱动芯片产品手册及应用资料请向骊微电子申请。>>
