汉源高科关于高层电梯监控无线网桥传输解决方

一、 应用背景

电梯监控，老式的方法是采用有线随行电缆连接，缺点是布线困难，电梯在长期上下移动中，会导致线路松动，出现故障。采用无线网桥进行无线传输的优势很明显：不需要布线；扩展性较强；信号无衰减；施工难度低，施工速度快；人力物力少，工程完成质量高。因此，无线网桥在一些不方便布线的地方应用广泛。

二、 解决方案

安装方式一：摄像头通过安装在轿厢底部的网桥，发射无线信号，地下的网桥接收信号后再通过网线到交换机传输

安装方式二：摄像头通过安装在轿厢上的网桥，发射无线信号，电梯机房下网桥接收信号后再通过网线到交换机传输

汉源高科电梯监控专用无线网桥DZ-COM-2.4G/1KM

汉源高科推出的2.4G 300M电梯监控专用无线网桥DZ-COM-2.4G/1KM主要应用于电梯井内部监控视频的无线传输，通过无线网桥将摄像头拍摄的视频影像传输到电梯井上/下方，摆脱了传统有线线缆传输距离的限制，简化施工、节省成本、提升性价比。

三、 优势特点

●采用 802.11B/G/N 技术;

●支持24V POE网线供电和12V/1A DC本地供电；

●提供高达 300Mbps 的无线接入速度，200万高清摄像头零卡顿;

●外壳采用IP65防护等级设计;

●采用全封闭设计，具有防水、防尘，满足苛刻的工作环境。

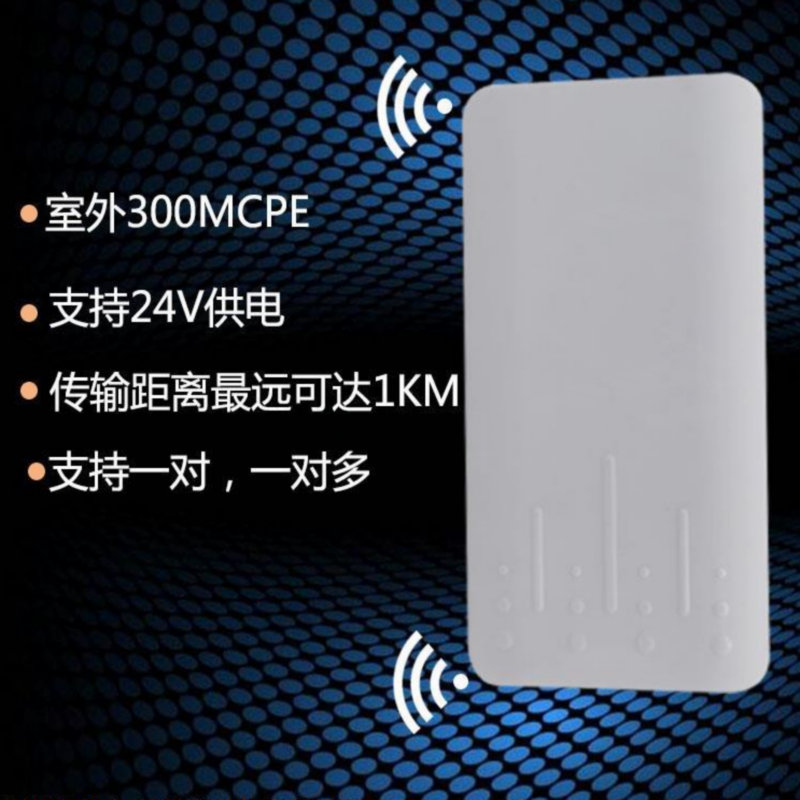

汉源高科2.4G 300M电梯监控专用无线网桥DZ-COM-2.4G/1KM

四、无线网桥的安装与设置

无线网桥是发射端和接收端成对使用。安装无线网桥时要注意，发射端和接收端之间要互相对准，传输路径之间确保没有遮挡物，并且保持稳固。安装时，根据实际环境可以选择在监控杆、铁架或者墙壁上安装，常用的固定零件可以用U型螺栓、螺丝、扎带等。用于电梯监控的话，一般是安装在电梯轿厢顶部或底部。

不同品牌的无线网桥都会有相应的设置界面。工程用的无线网桥一般会在出厂前为用户设置好，目前，市场上很多无线网桥设备都是傻瓜式的了，用户只需拿到现场根据说明书安装好，简单设置一两个参数就可以了。如果工程比较复杂，需要现场调试，则可以请无线网桥厂家的工作人员去调试。

汉源高科无线网桥产品均可实现数码开关一键快速配对，设置过程相当简单。以下是快速配对方法。

1、 一对一配对方法

1） 将一台网桥拨到“主AP”，另一台网桥拨到“从AP”；

2） 短按“数码开关/复位”按钮，每按一次数码管数值会加一（0-9-A-F循环）

3） 将配对网桥设置成相同数值，即可配对成功。

2、 一对多配对方法（一对八以内）

1） 将一台网桥拨到“主AP”，另一台网桥拨到“从AP”；

2） 短按“数码开关/复位”按钮，每按一次数码管数值会加一（0-9-A-F循环）

3） 将配对网桥设置成相同数值，即可配对成功。
