300PLC转以太网与易控 INSPEC 上位机软件ModbusTCP客户

300PLC转以太网与易控 INSPEC 上位机软件ModbusTCP客户端通讯

易控 INSPEC 软件通过以太网连接西门子 S7300 系列 PLC，

兴达易控MPI-ETH-XD1.0通讯模块为 PLC 提供以太网通讯接口。西门子 S7300 系列 PLC 设备信息化 易控 INSPEC 以太网通讯

现场要求：通过易控 INSPEC 软件采集现场设备的实时生产和设备数据。主要设备的控制器有三菱、西门子、欧姆龙等 PLC，通讯方式采用以太网通讯，需要对原设备进行以太网升级。

现场连接情况：

西门子 S7300 系列 PLC 监控计算机，易控 INSPEC，通讯模块兴达易控MPI-ETH-XD1.0

方案实施介绍

1、硬件连接

1)将兴达易控 MPI-ETH-XD1.0连接到西门子 S7300 系列 PLC;

将各个兴达易控 MPI-ETH-XD1.0 通讯模块，接入到局域网网络，与上位监控计算机连接。

2)兴达易控 CHNet 通讯模块参数配置

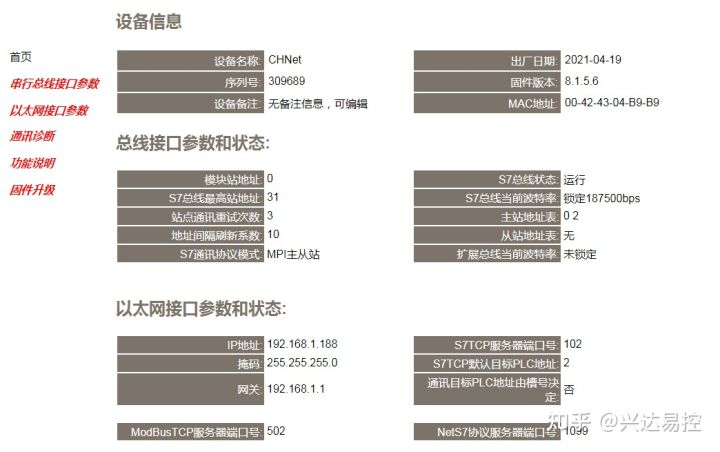

如图配模块的 IP 地址：192.168.1.188,端口号：102；

3、易控 INSPEC 软件参数配置

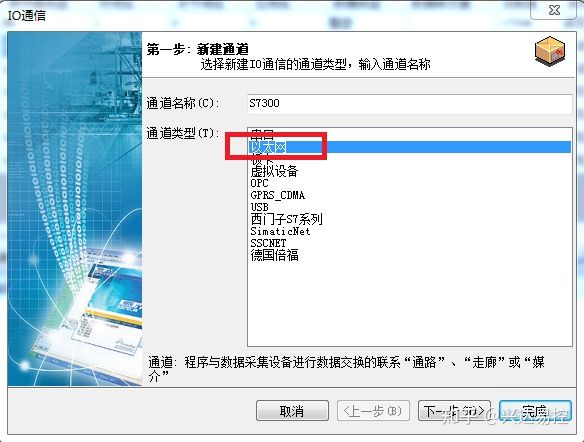

1） 新建通道-选择“以太网”通讯方式，填入通道名称；

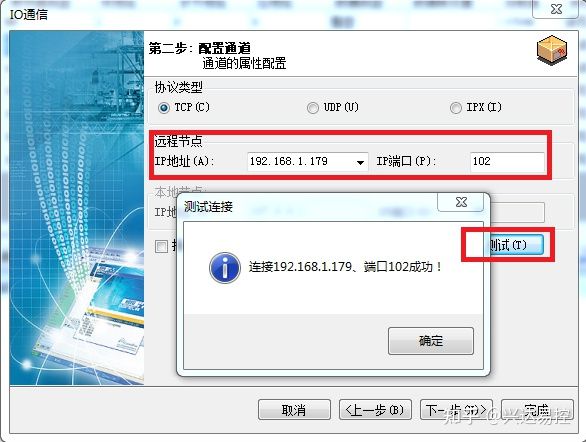

2） 配置通道-远程节点中“IP 地址”填入兴达易控 CHNet 以太网模块的 IP 地址“192.168.1.188”， “IP 地址”填入“102”，点击“测试”，完成配置；

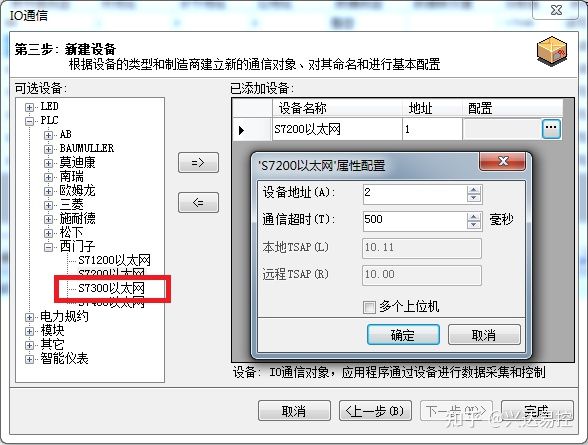

3） 新建设备-在 PLC 中选择“西门子 S7300 以太网”，填入设备名称；

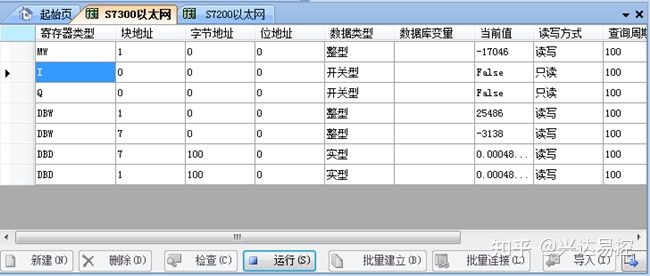

4） 添加变量和测试监控；
