MPI转以太网模块在施耐德Vijeo_Citect 中的配置方式

西门子 PLC（S7200，S7300，S7400）连接施耐德组态软件 Vijeo_Citect，通过兴达易控MPI转以太网模块 MPI-ETH-XD1.0实现西门子系列PLC与第三方上位机软件通信

协议；

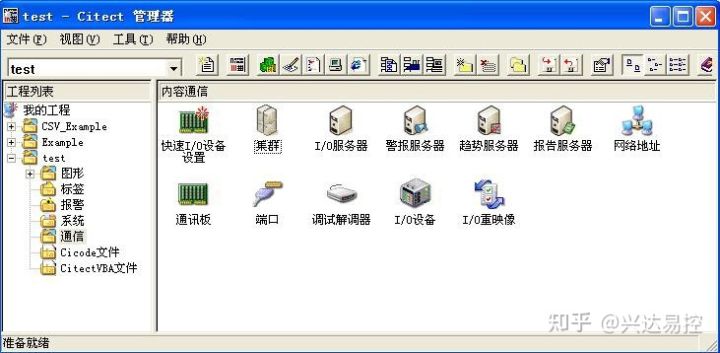

1、打开Citect 组态软件，在项目的“通信”目录下设置相关参数；

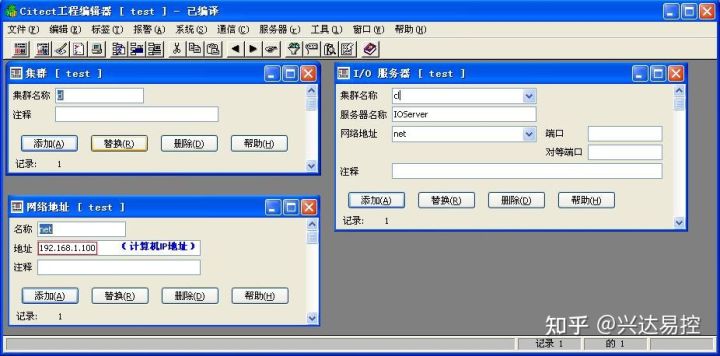

2、如下图，分别设置“集群”，“I/O 服务器”及“网络地址”；

3、如下图，分别设置“通讯板”，“端口”及“I/O 设备”；

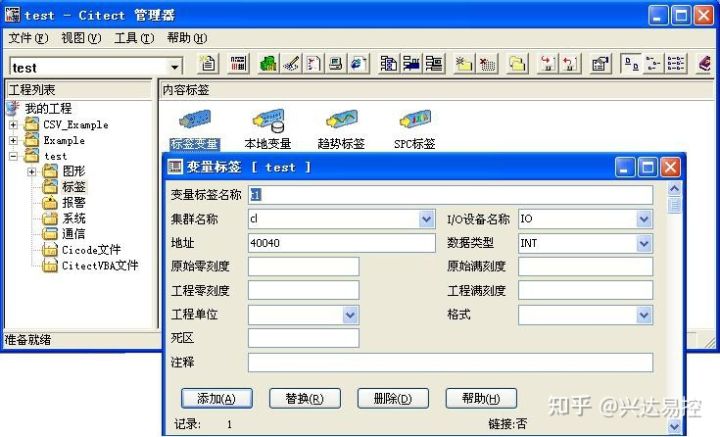

4、如下图，创建标签变量；

Modbus TCP 与西门子PLC 数据地址对应关系

兴达易控MPI转以太网模块内部集成 ModbusTCP 服务器，支持 ModbusTCP 通讯的客户机软件可以直接读写PLC 的数据。实现功能号包括：FC1、FC2、FC3、FC4、FC5、FC6 和FC16。

PLC 的站地址为Modbus 从站地址。

PLC 的数据区和Modbus 数据区在MPI-ETH-XD1.0内部被自动映射，PLC 内不需要编写通讯程序：

1. PLC 的Q 区对应Modbus 的线圈，Q0.0 对应 00001。

2. PLC 的I 区对应Modbus 的离散输入，I0.0 对应 10001。

3. PLC 的 M 区对应Modbus 的输入寄存器，MW0 对应 30001。

4. PLC 的 V 区(DB 区)对应 Modbus 的乘法寄存器，VW0 对应 40001。

地址计算公式如下：

1． Qm.n = 00001 + m*8 + n 。

2． Im.n = 10001 + m*8 + n 。

3． MWm= 30001 + m/2，m 为偶数。

4． VWm = 40001 + m/2，m 为偶数；DB1.DBWm = 40001 + m/2，m 为偶数。例如：地址：40040；对应 S7200 地址:VW78;

对应S7300 地址: DB1.DBW78;

5、通讯测试（以S7200 为例）以太网模块PPI-ETH-XD1.0
